Гидроцилиндр защита — HITACHI EX1800-3

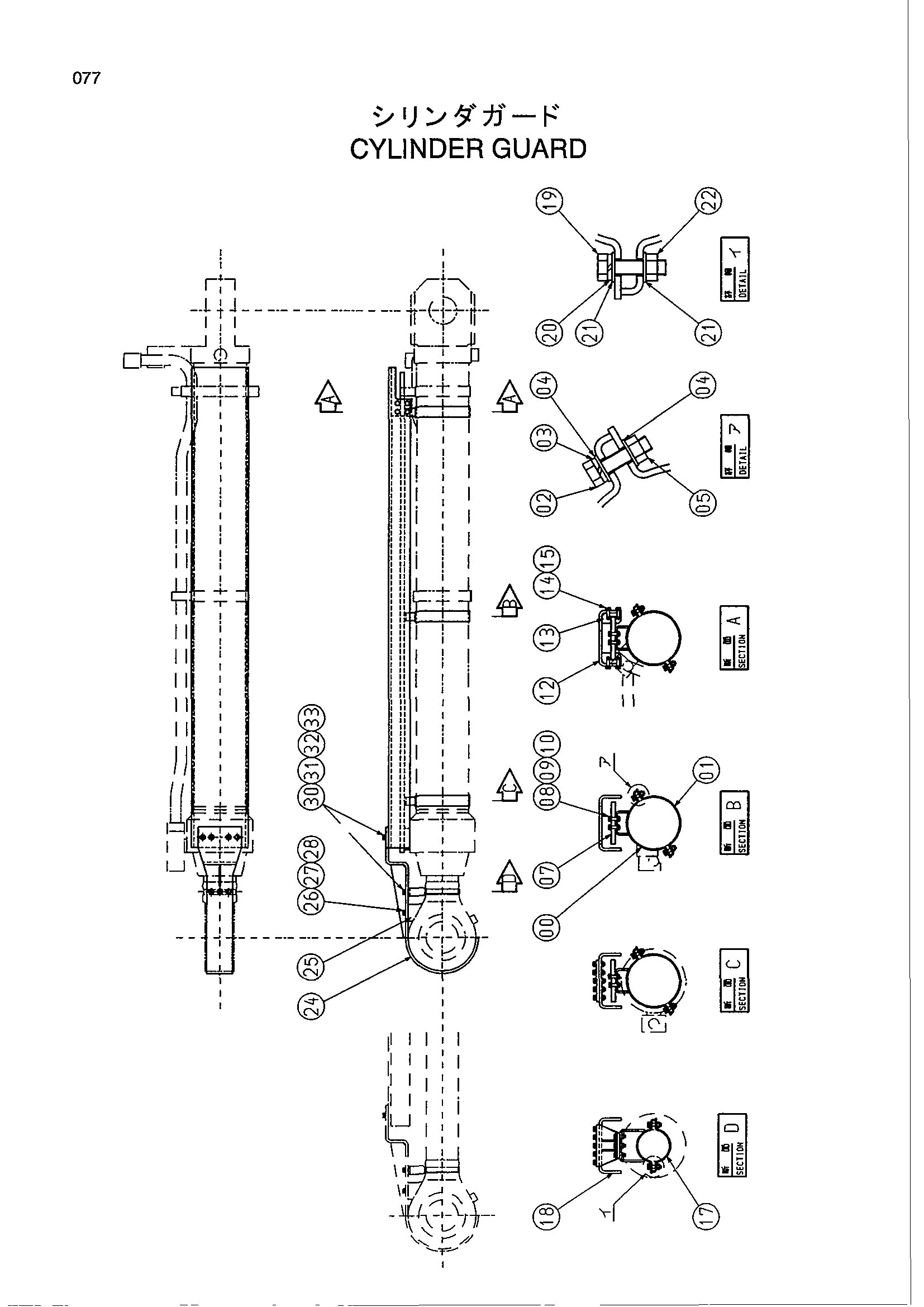

Заводская схема «Гидроцилиндр защита» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3078641 | Хомут | 3 |
| 01 | 8068343 | Хомут | 3 |
| 02 | J901455 | Болт | 12 |
| 03 | A590914 | Пружинная шайба | 12 |
| 04 | A590114 | Плоская шайба | 24 |
| 05 | J950014 | Гайка | 12 |
| 07 | 8068344 | Направляющая | 1 |
| 08 | J901245 | Болт | 6 |
| 09 | A590912 | Пружинная шайба | 6 |
| 10 | J950012 | Гайка | 6 |
| 12 | 3078640 | Защитный кожух | 1 |
| 13 | 4382560 | Направляющая | 2 |
| 14 | J901235 | Болт | 8 |
| 15 | A590912 | Пружинная шайба | 8 |
| 17 | 3078642 | Хомут | 1 |
| 18 | 8068348 | Хомут | 1 |
| 19 | J901455 | Болт | 2 |
| 20 | A590914 | Пружинная шайба | 2 |
| 21 | A590114 | Плоская шайба | 4 |
| 22 | J950014 | Гайка | 2 |
| 24 | 8068342 | Крышка | 1 |
| 25 | 4382561 | Проставка | 1 |
| 26 | J901240 | Болт | 3 |
| 27 | A590912 | Пружинная шайба | 3 |
| 28 | A590112 | Плоская шайба | 3 |
| 30 | J901245 | Болт | 8 |
| 31 | A590912 | Пружинная шайба | 8 |
| 32 | A590112 | Плоская шайба | 8 |
| 33 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
