Основные гидролинии (1-2) — HITACHI EX1800-3

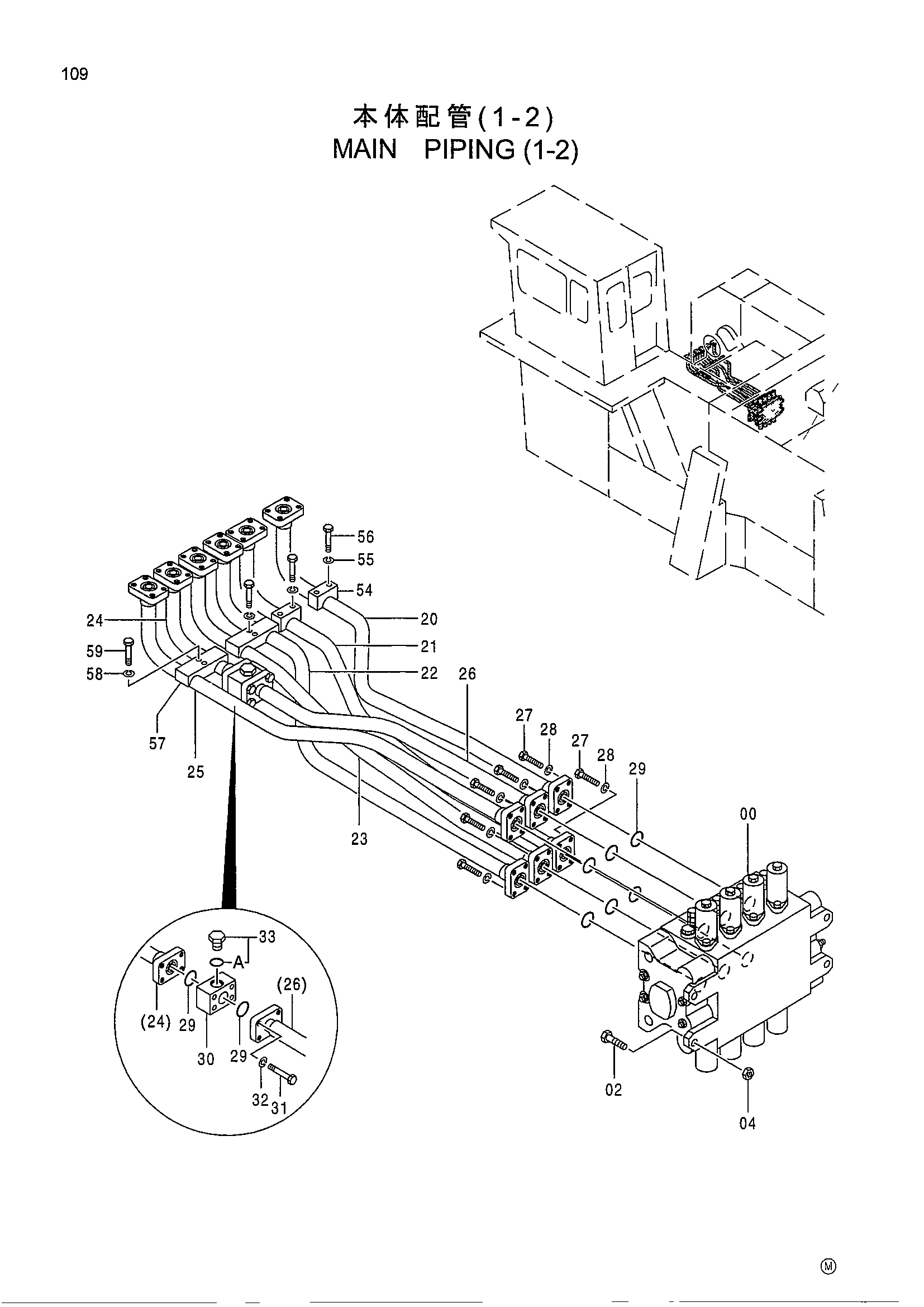

Заводская схема «Основные гидролинии (1-2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457088 | Гидрораспределитель | 1 |
| 02 | J912070 | Болт | 4 |
| 04 | M660020 | U-образная гайка | 4 |
| 20 | 8063364 | Трубка | 1 |
| 21 | 8063363 | Трубка | 1 |
| 22 | 8063365 | Трубка | 1 |
| 23 | 8063366 | Трубка | 1 |
| 24 | 9747935 | Трубка | 1 |
| 25 | 8068339 | Трубка | 1 |
| 26 | 9747936 | Трубка | 1 |
| 27 | J912075 | Болт | 24 |
| 28 | A590920 | Пружинная шайба | 24 |
| 29 | 4292385 | Уплотнительное кольцо | 8 |
| 30 | 4382557 | Блок | 1 |
| 31 | J912010 | Болт | 4 |
| 32 | A590920 | Пружинная шайба | 4 |
| 33 | 4113926 | Пробка | 1 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 54 | 4257715 | Хомут трубки | 2 |
| 55 | A590914 | Пружинная шайба | 4 |
| 56 | J901400 | Болт | 4 |
| 57 | 4179429 | Хомут трубки | 2 |
| 58 | A590916 | Пружинная шайба | 4 |
| 59 | J901600 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
