Гидробак детали (2) — HITACHI EX1800-3

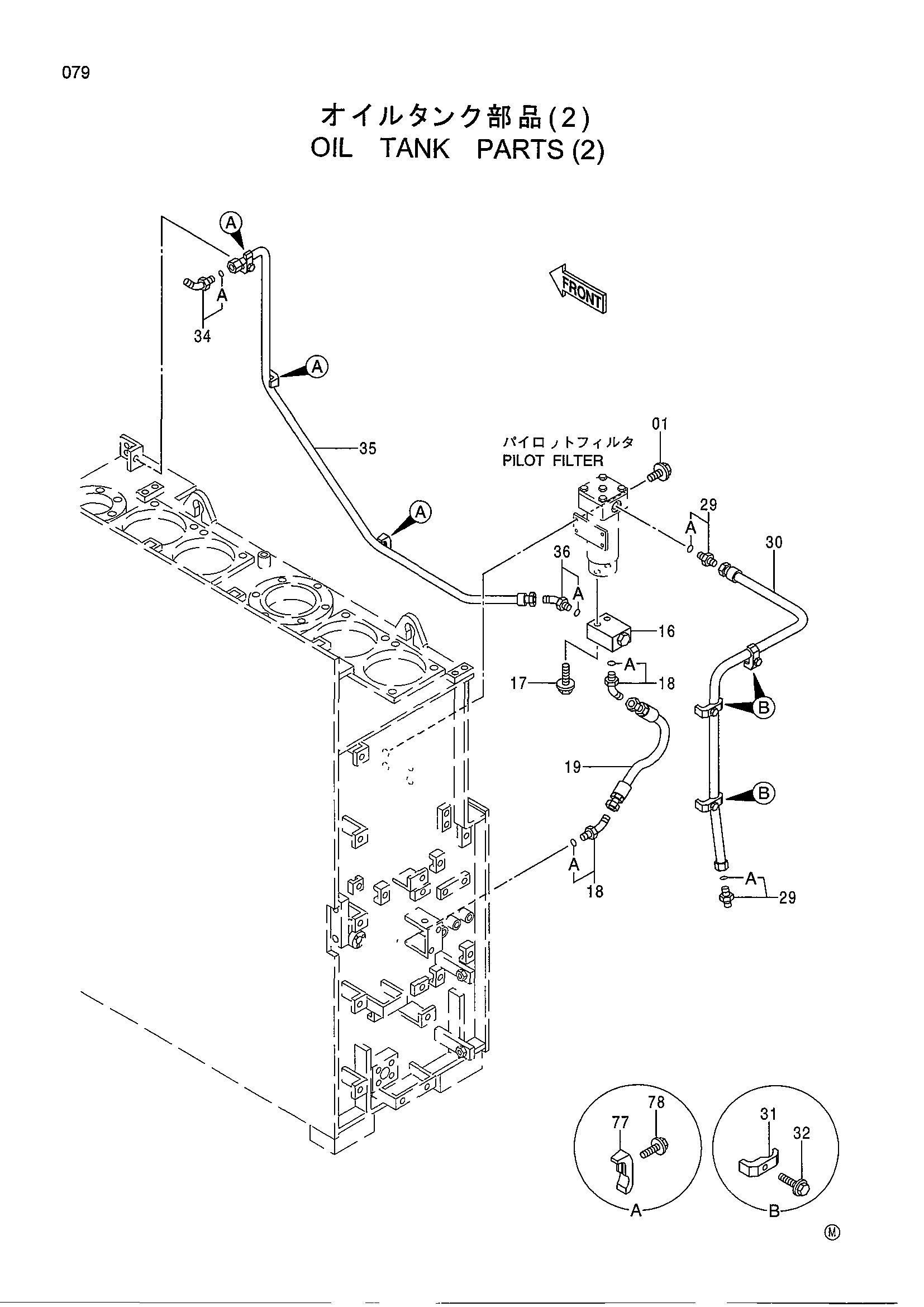

Заводская схема «Гидробак детали (2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011230 | Болт с шайбой | 4 |
| 16 | 4363711 | Предохранительный клапан | 1 |
| 17 | J011075 | Болт с шайбой | 2 |
| 18 | 4182739 | Угловой штуцер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4380586 | Шланг | 1 |
| 29 | 4250084 | Адаптер | 2 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 8067901 | Трубка | 1 |
| 31 | 4053595 | Хомут трубки | 3 |
| 32 | J011255 | Болт с шайбой | 3 |
| 34 | 4200326 | Угловой штуцер | 1 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 8065084 | Трубка | 1 |
| 36 | 4200326 | Угловой штуцер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 77 | 4053594 | Хомут трубки | 3 |
| 78 | J011045 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
