Каталог запчастей HITACHI
Электрооборудование — HITACHI EX1800-3

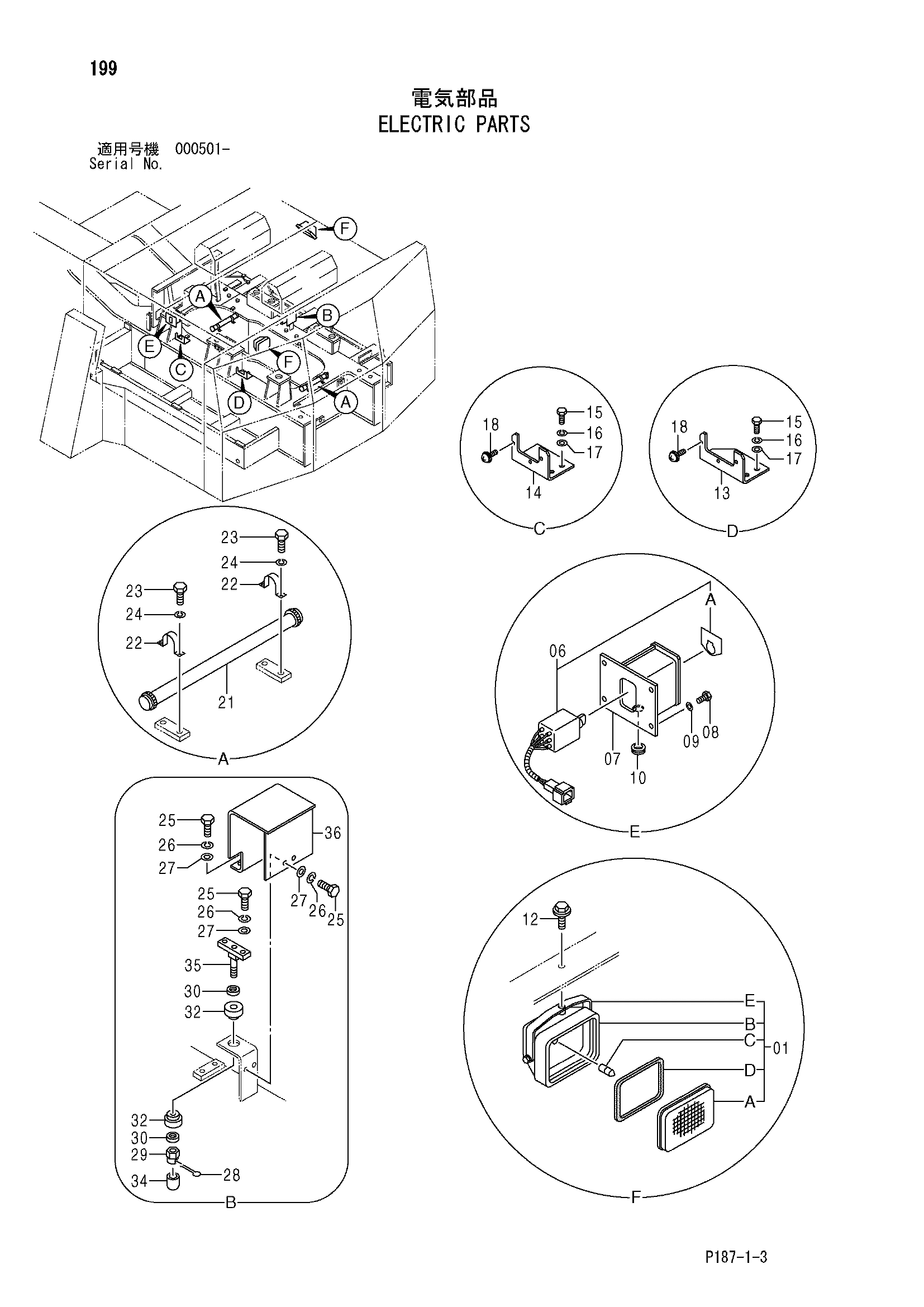

Заводская схема «Электрооборудование» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4274477 | Фонарь головка в сборе | 2 |
| 01A | 4285646 | Рассеиватель | 1 |
| 01B | 4285647 | Обод | 1 |
| 01C | 4285648 | Лампа | 1 |
| 01D | 4288342 | Прокладка | 1 |
| 01E | 4303584 | Стойка | 1 |
| 06 | 4283832 замена: 4449621 | Выключатель | 1 |
| 06 | 4449621 | Выключатель | 1 |
| 06A | 4443755 | Информационная табличка | 1 |
| 07 | 7025746 | Короб выключатель | 1 |
| 08 | J900612 | Болт | 4 |
| 09 | A590906 | Пружинная шайба | 4 |
| 10 | 4184582 | Резиновая втулка | 1 |
| 12 | J011225 | Болт с шайбой | 2 |
| 12 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 13 | 4390310 | Кронштейн | 1 |
| 14 | 4370673 | Кронштейн | 1 |
| 15 | J901025 | Болт | 4 |
| 16 | A590910 | Пружинная шайба | 4 |
| 17 | A590110 | Плоская шайба | 4 |
| 18 | J460316 | Винт с шайбой | 6 |
| 21 | 4217299 | Трубка | 2 |
| 22 | 4189192 | Хомут трубки | 4 |
| 23 | J900610 | Болт | 8 |
| 24 | A590906 | Пружинная шайба | 8 |
| 25 | J901022 замена: J901025 | Болт | 7 |
| 25 | J901025 | Болт | 7 |
| 26 | A590910 | Пружинная шайба | 7 |
| 27 | A590110 | Плоская шайба | 7 |
| 28 | A764028 | Шплинт | 1 |
| 29 | M631619 | Корончатая гайка | 1 |
| 30 | 4114405 | Шайба | 2 |
| 32 | 4155145 | Втулка | 2 |
| 34 | 4158607 | Колпачок | 1 |
| 35 | 9748870 | Опора | 1 |
| 36 | 8070037 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
