Кабина платформа (1) — HITACHI EX1800-3

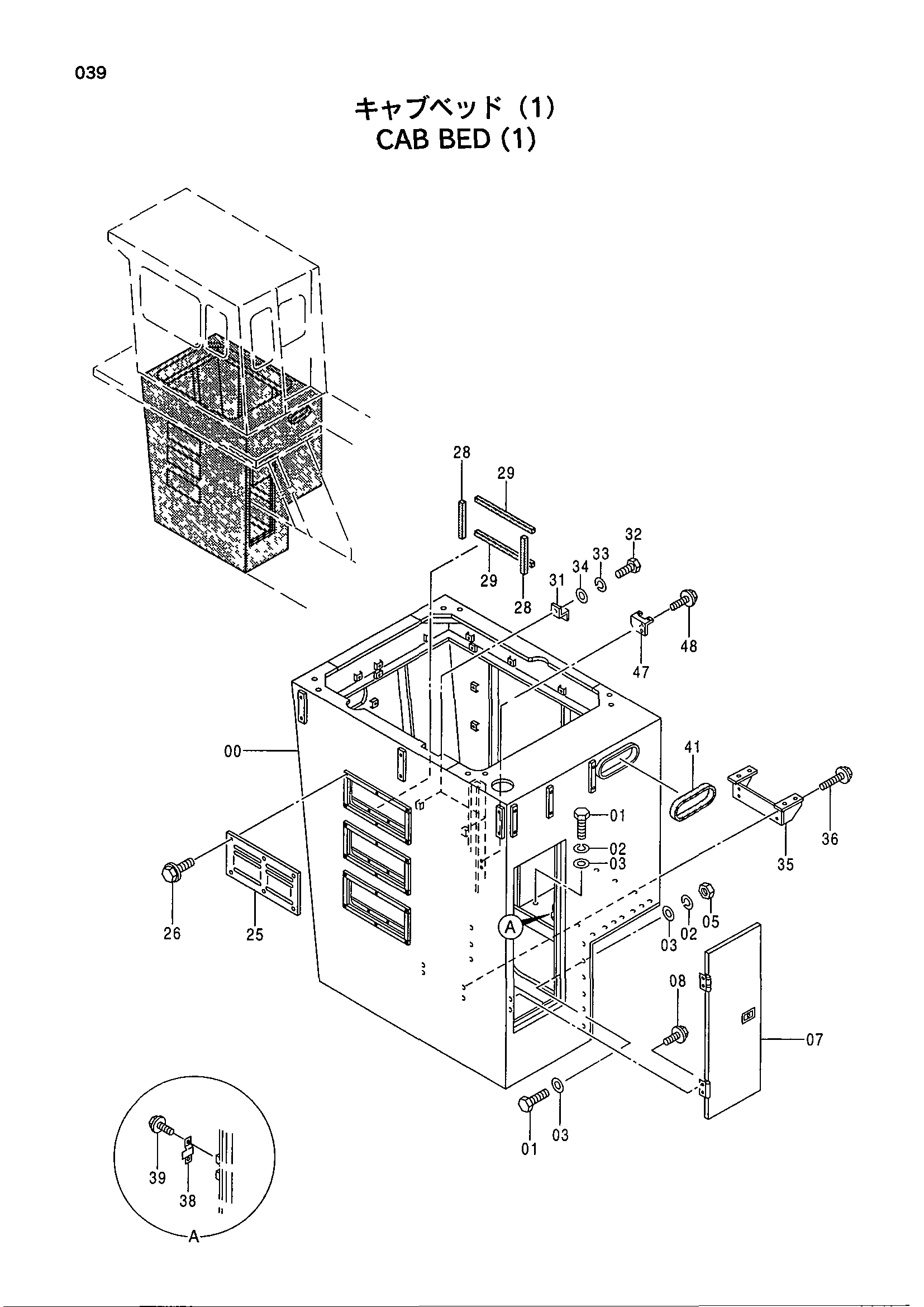

Заводская схема «Кабина платформа (1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006180 | Платформа | 1 |
| 01 | J901650 | Болт | 36 |
| 02 | A590916 | Пружинная шайба | 36 |
| 03 | J222016 | Шайба | 48 |
| 05 | J950016 | Гайка | 12 |
| 07 | 4409318 | Дверь | 1 |
| 08 | J010820 | Болт с шайбой | 4 |
| 25 | 4304793 | Пластина | 3 |
| 26 | J021020 | Болт с шайбой | 18 |
| 28 | 4316808 | Резиновая прокладка | 6 |
| 29 | 4316809 | Резиновая прокладка | 6 |
| 31 | 9747854 | Кронштейн | 2 |
| 32 | J901435 | Болт | 2 |
| 33 | A590914 | Пружинная шайба | 2 |
| 34 | A590114 | Плоская шайба | 2 |
| 35 | 8068187 | Кронштейн | 1 |
| 36 | J021230 | Болт с шайбой | 4 |
| 38 | 9746544 | Ограничитель | 1 |
| 39 | J020816 | Болт с шайбой | 2 |
| 41 | 4190595 | Резиновая прокладка | 2 |
| 47 | 4390310 | Кронштейн | 1 |
| 48 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
