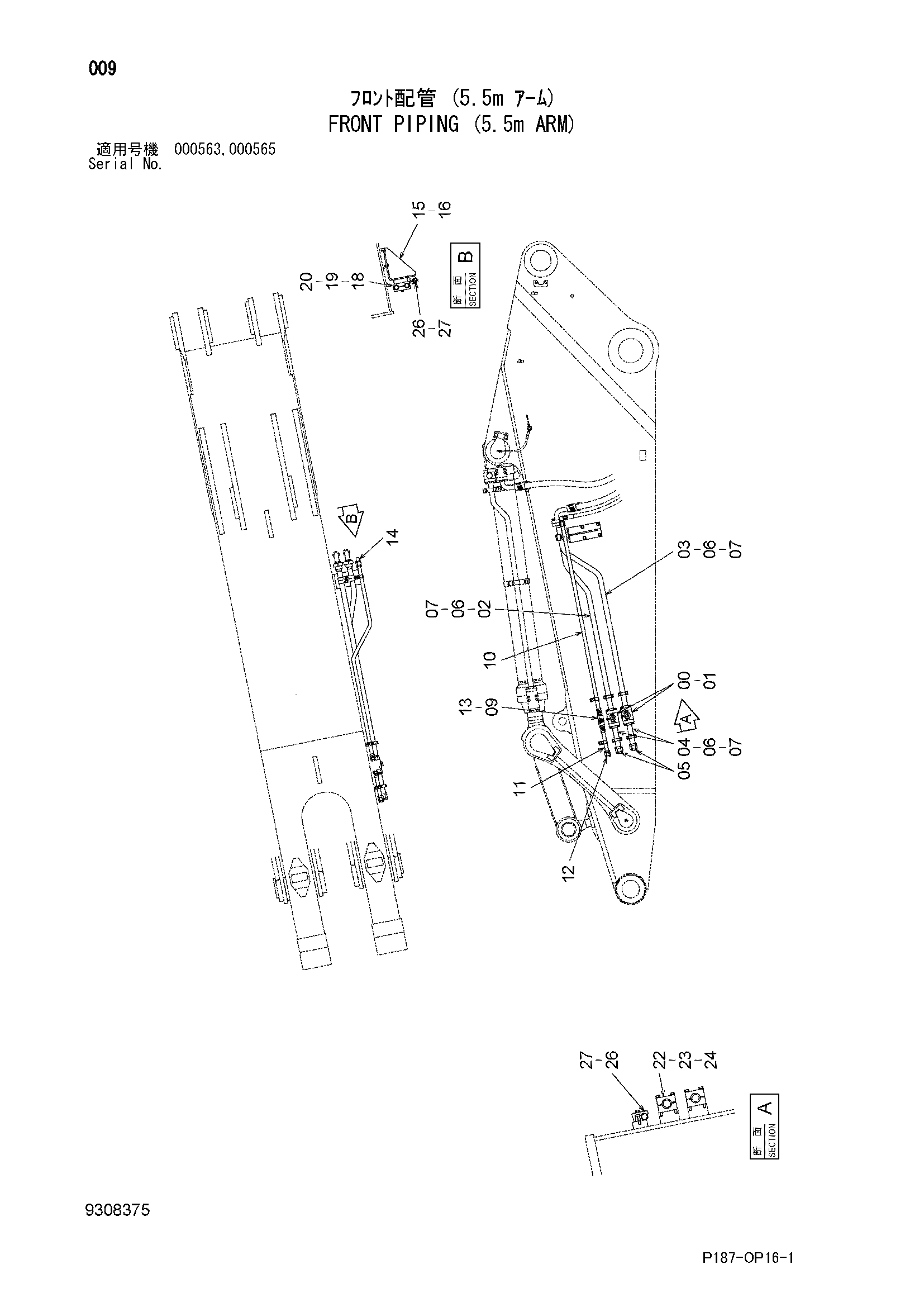

Гидролинии рабочего оборудования (5.5m рукоять) — HITACHI EX1800-3
Заводская схема «Гидролинии рабочего оборудования (5.5m рукоять)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4641054 | Запорный клапан | 2 |
| 01 | A885003 | Пробка | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 8119713 | Трубка | 1 |
| 03 | 8119714 | Трубка | 1 |
| 04 | 9771703 | Трубка | 2 |
| 05 | 4154694 | Пробка | 2 |
| 05A | 4037888 | Уплотнительное кольцо | 1 |
| 06 | M341650 | Болт с внутренним шестигранником | 16 |
| 07 | 4510169 | Уплотнительное кольцо | 4 |
| 09 | 4432055 | Запорный клапан | 1 |
| 10 | 8119712 | Трубка | 1 |
| 11 | 9771702 | Трубка | 1 |
| 12 | A885008 | Пробка | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4042034 | Адаптер | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4102104 | Угловой штуцер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 8119628 | Кронштейн | 1 |
| 16 | J281235 | Болт с шайбой | 4 |
| 16A | J901235 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 18 | 4368932 | Хомут трубки | 2 |
| 19 | A590914 | Пружинная шайба | 2 |
| 20 | J901400 | Болт | 2 |
| 22 | 4342723 | Хомут трубки | 8 |
| 23 | A590912 | Пружинная шайба | 8 |
| 24 | J901200 | Болт | 8 |
| 26 | 4053598 | Хомут трубки | 3 |
| 27 | J271265 | Болт с шайбой | 3 |
| 27A | J901265 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
