Всасывание коллектор (3) — HITACHI EX1800-3

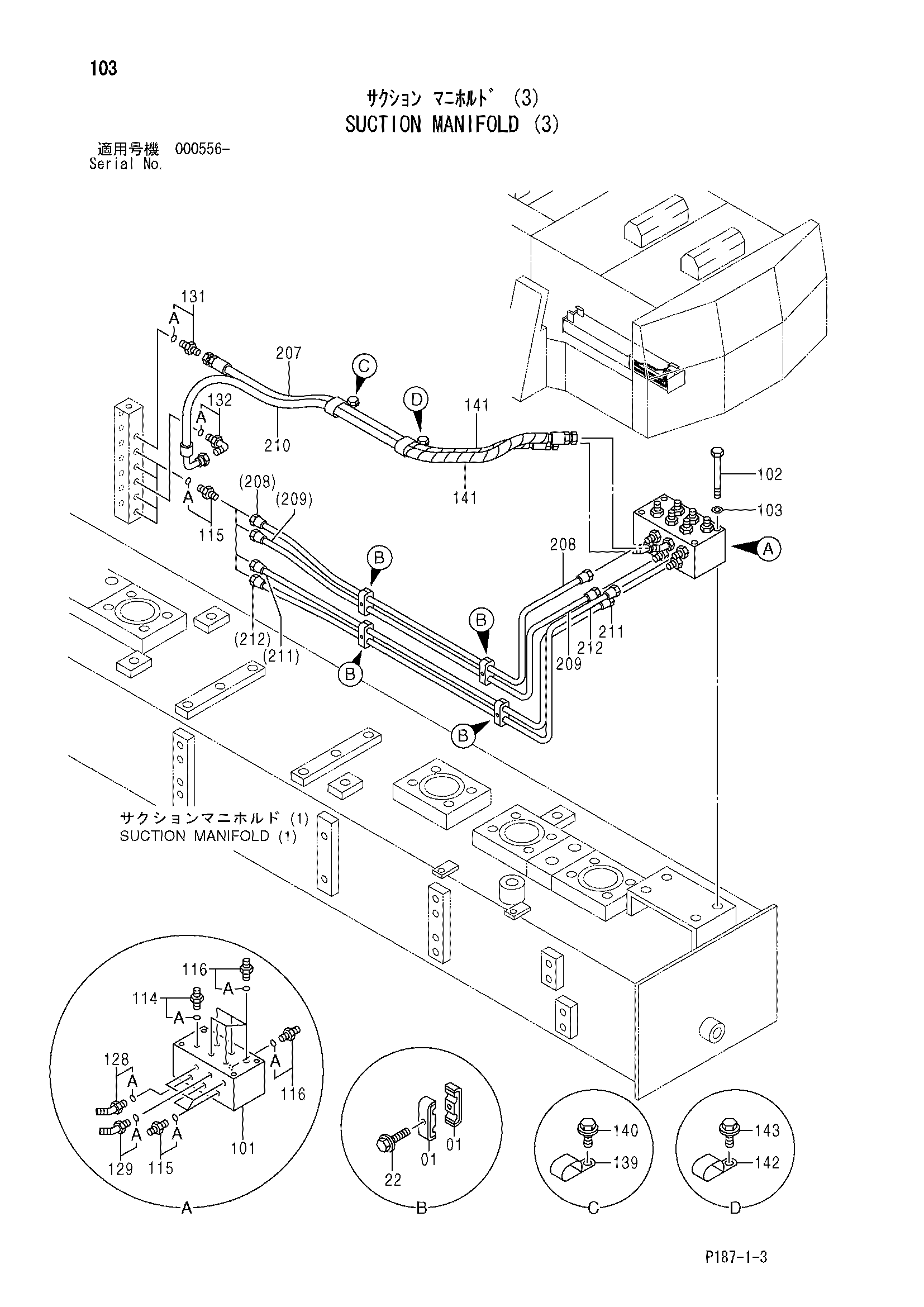

Заводская схема «Всасывание коллектор (3)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4344320 | Хомут | 8 |
| 22 | J010625 | Болт с шайбой | 4 |
| 22 | J260625 замена: J900625 | Болт с шайбой | 4 |
| 101 | 2038910 | Коллектор | 1 |
| 102 | J901002 | Болт | 4 |
| 103 | A590910 | Пружинная шайба | 4 |
| 114 | 4200466 | Адаптер | 1 |
| 114A | 4509180 | Уплотнительное кольцо | 1 |
| 115 | 4344020 | Адаптер | 8 |
| 115A | 4509180 | Уплотнительное кольцо | 1 |
| 116 | 4200465 | Адаптер | 6 |
| 116A | 957366 | Уплотнительное кольцо | 1 |
| 128 | A852233 | Угловой штуцер | 1 |
| 128A | 4509180 | Уплотнительное кольцо | 1 |
| 129 | A852232 | Угловой штуцер | 1 |
| 129A | 4509180 | Уплотнительное кольцо | 1 |
| 131 | A852133 | Адаптер | 1 |
| 131A | 4509180 | Уплотнительное кольцо | 1 |
| 132 | A852332 | Угловой штуцер | 1 |
| 132A | 4509180 | Уплотнительное кольцо | 1 |
| 139 | 4190282 | Зажим | 1 |
| 140 | J011020 | Болт с шайбой | 1 |
| 140 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 141 | 4149557 | Защитный кожух | 2 |
| 142 | 4190282 | Зажим | 1 |
| 143 | J011020 | Болт с шайбой | 1 |
| 143 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 207 | 4368447 | Шланг | 1 |
| 208 | 4362880 | Трубка | 1 |
| 209 | 4362881 | Трубка | 1 |
| 210 | 4314559 | Шланг | 1 |
| 211 | 4362883 | Трубка | 1 |
| 212 | 4362884 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
