Трансмиссия (насос) — HITACHI EX1800-3

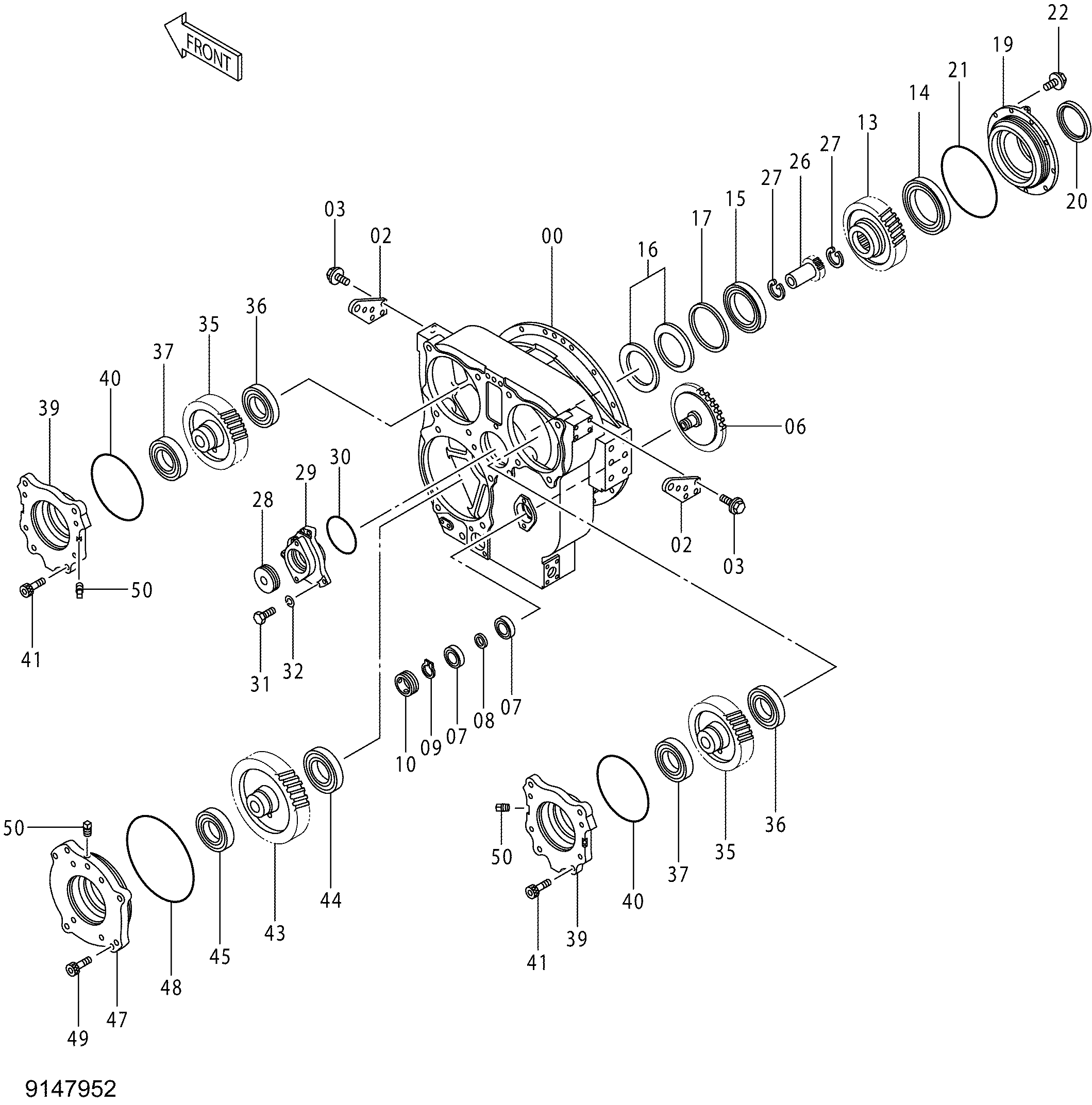

Заводская схема «Трансмиссия (насос)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9147952 замена: 9177392 | Трансмиссия (насос) | 2 | |
| 9177392 | Трансмиссия (насос) | 2 | |
| 00 | 0002066 | Корпус трансмиссия | 1 |
| 02 | 4385724 | Кронштейн | 2 |
| 03 | J011235 | Болт с шайбой | 8 |
| 06 | 3074641 | Шестерня | 1 |
| 07 | 4002151 | Шариковый подшипник | 2 |
| 08 | 4185391 | Проставка | 1 |
| 09 | 962002 | Стопорное кольцо | 1 |
| 10 | 4362281 | Проставка | 1 |
| 13 | 2038774 | Шестерня | 1 |
| 14 | 4297166 | Роликовый подшипник | 1 |
| 15 | 4297164 | Роликовый подшипник | 1 |
| 16 | 4297265 | Тарельчатая пружина | 1 |
| 17 | 4321187 | Проставка | 1 |
| 19 | 2038787 | Картридж | 1 |
| 20 | 4641671 | Масляное уплотнение | 1 |
| 21 | 4197729 | Уплотнительное кольцо | 1 |
| 22 | J011240 | Болт с шайбой | 10 |
| 26 | 3074767 | Муфта | 1 |
| 27 | 4116290 | Стопорное кольцо | 2 |
| 28 | 4360606 | Проставка | 1 |
| 29 | 2038595 | Крышка | 1 |
| 30 | 4239775 | Уплотнительное кольцо | 1 |
| 31 | J901440 | Болт | 3 |
| 32 | A590914 | Пружинная шайба | 3 |
| 35 | 3074639 | Шестерня | 2 |
| 36 | 4095191 | Шариковый подшипник | 2 |
| 37 | 4236798 | Подшипник. спх.рол. | 2 |
| 39 | 2038589 | Картридж | 2 |
| 40 | 4239720 | Уплотнительное кольцо | 2 |
| 41 | M342071 | Болт с внутренним шестигранником | 8 |
| 43 | 3074640 | Шестерня | 1 |
| 44 | 4095191 | Шариковый подшипник | 1 |
| 45 | 4236798 | Подшипник. спх.рол. | 1 |
| 47 | 2038762 | Картридж | 1 |
| 48 | 4197730 | Уплотнительное кольцо | 1 |
| 49 | M342071 | Болт с внутренним шестигранником | 4 |
| 50 | 94-2022 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
