Погрузчик детали (кабина) — HITACHI EX1800-3

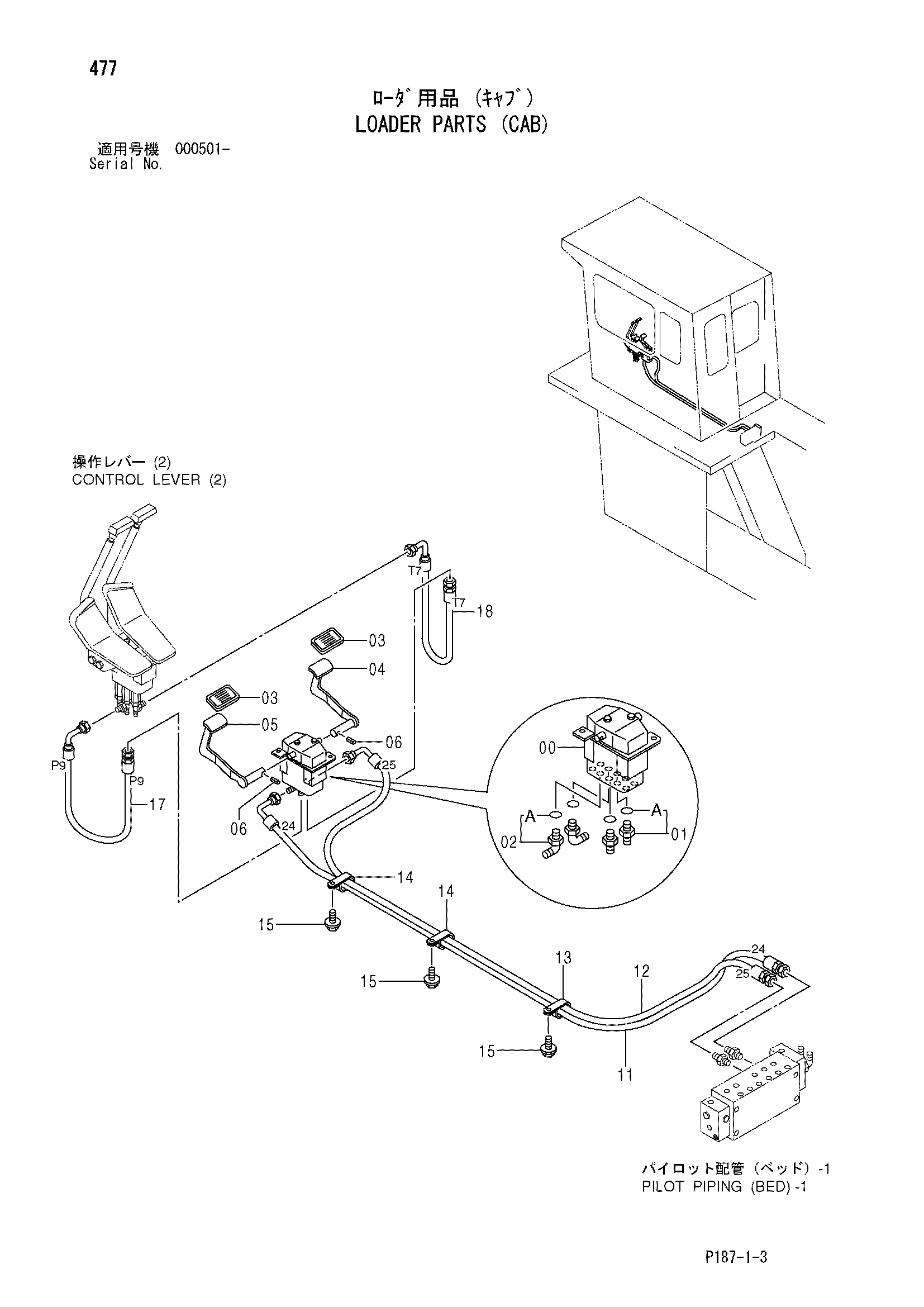

Заводская схема «Погрузчик детали (кабина)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9074101 | Пилотный клапан | 1 |
| 01 | 4200467 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4156434 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 972898 | Крышка | 2 |
| 04 | 8038850 | Педаль (правый) | 1 |
| 05 | 8038851 | Педаль (левый) | 1 |
| 06 | 4033504 | Пружинный штифт | 2 |
| 11 | 4368507 | Шланг (24) | 1 |
| 12 | 4368508 | Шланг (25) | 1 |
| 13 | 4190291 | Зажим | 1 |
| 14 | 4190282 | Зажим | 2 |
| 15 | J011020 | Болт с шайбой | 3 |
| 15 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 17 | 4368495 | Шланг (P9) | 1 |
| 18 | 4368498 | Шланг (T7) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
