Рабочий освещение — HITACHI EX1800-3

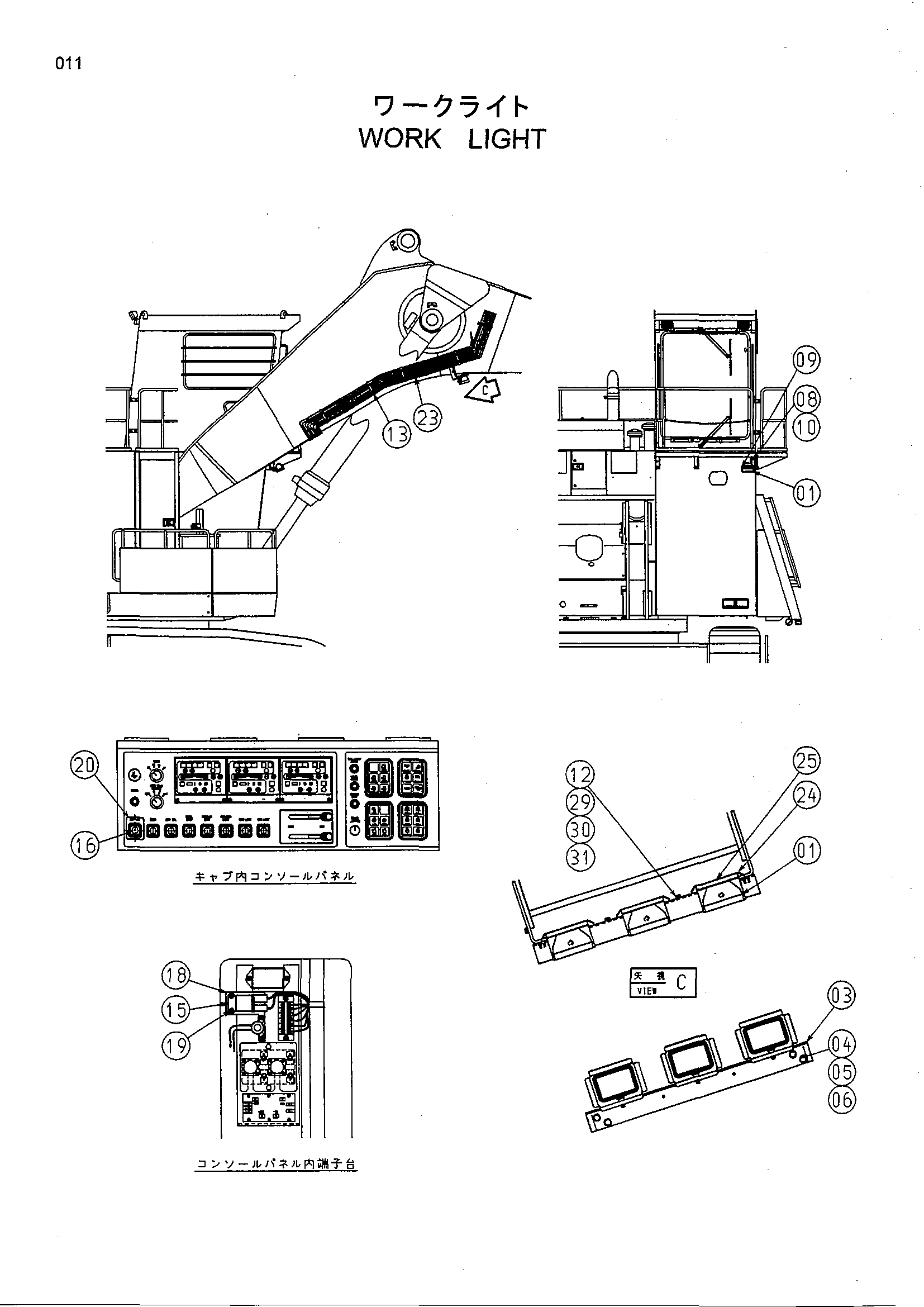

Заводская схема «Рабочий освещение» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4336570 | Фара | 4 |
| 01A | 4326801 | Ленс блок | 1 |
| 01B | 4326802 | Рама | 1 |
| 01C | 4285648 | Лампа | 1 |
| 01D | 4326803 | Прокладка | 1 |
| 01E | 4307026 | Шайба | 1 |
| 01F | 4307027 | Винт | 4 |
| 01G | A590114 | Плоская шайба | 1 |
| 01H | A590914 | Пружинная шайба | 1 |
| 01I | J952014 | Гайка | 1 |
| 03 | 4429208 | Кронштейн | 1 |
| 04 | J901645 | Болт | 4 |
| 05 | A590116 | Плоская шайба | 4 |
| 06 | A590916 | Пружинная шайба | 4 |
| 08 | 9753740 | Кронштейн | 1 |
| 09 | 445100 | Резиновая втулка | 1 |
| 10 | J021235 | Болт с шайбой | 2 |
| 12 | 4190260 | Зажим | 2 |
| 13 | 4190276 | Зажим | 15 |
| 15 | 4251587 | Реле | 1 |
| 16 | 4354077 | Выключатель | 1 |
| 18 | 9751643 | Кронштейн | 1 |
| 19 | J450512 | Винт с шайбой | 2 |
| 20 | 4410097 | Информационная табличка | 1 |
| 23 | 4429601 | Жгут проводов | 1 |
| 24 | 3088105 | Крышка | 3 |
| 25 | 4207822 | Резиновая втулка | 3 |
| 29 | J901016 | Болт | 2 |
| 30 | A590110 | Плоская шайба | 2 |
| 31 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
