Крыло (высокая кабина) — HITACHI EX1800-3

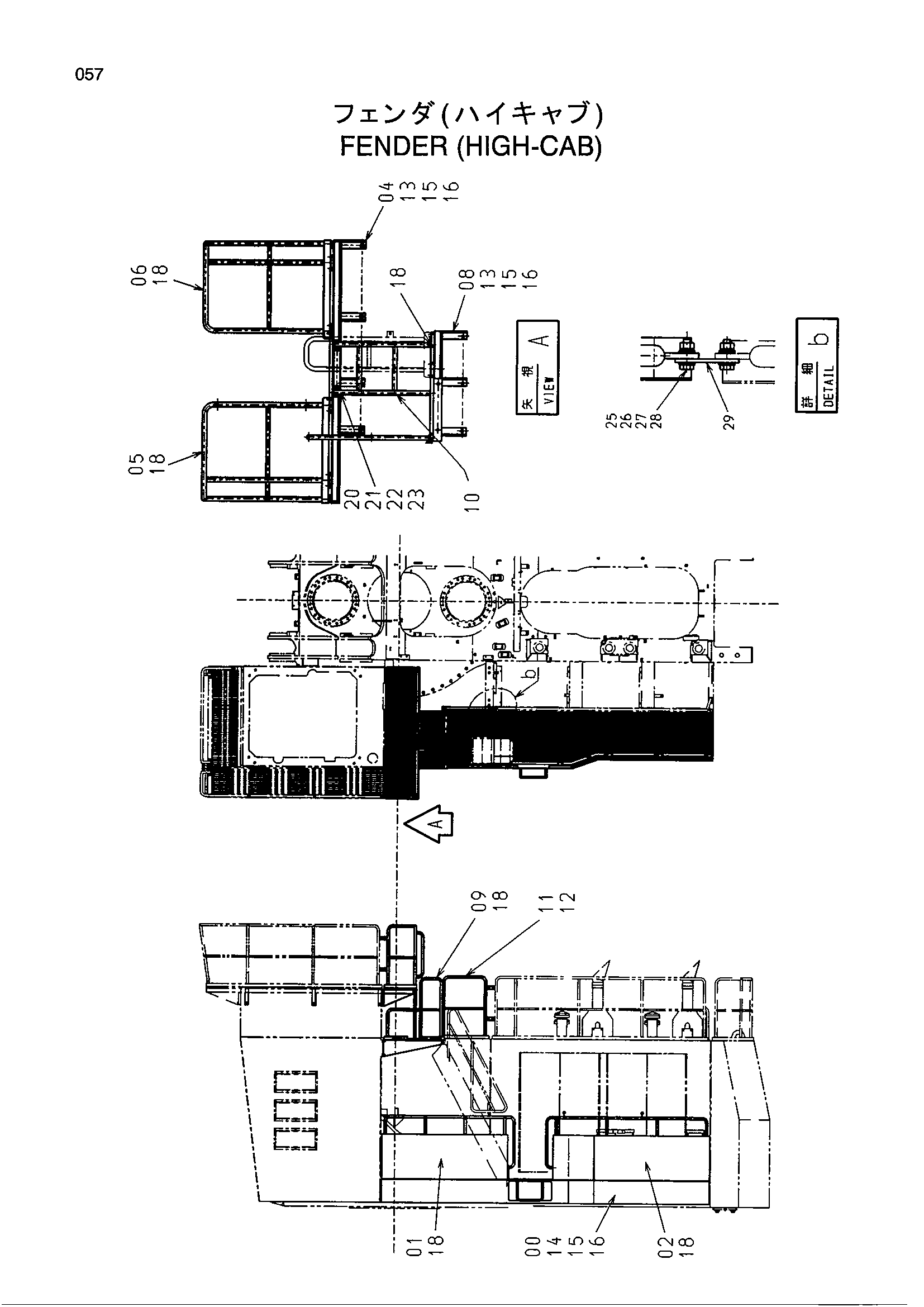

Заводская схема «Крыло (высокая кабина)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006652 | Крыло | 1 |
| 01 | 7036931 | Поручень | 1 |
| 02 | 7036932 | Поручень | 1 |
| 04 | 7036916 | Крыло | 1 |
| 05 | 7036929 | Поручень | 1 |
| 06 | 7036933 | Поручень | 1 |
| 08 | 7036907 | Крыло | 1 |
| 09 | 7036938 | Поручень | 1 |
| 10 | 8077029 | Ступень | 1 |
| 11 | J021230 | Болт с шайбой | 4 |
| 12 | 7036936 | Поручень | 1 |
| 13 | J901635 | Болт | 14 |
| 14 | J901640 | Болт | 14 |
| 15 | A590916 | Пружинная шайба | 28 |
| 16 | A590116 | Плоская шайба | 28 |
| 18 | J021235 | Болт с шайбой | 38 |
| 20 | J901235 | Болт | 2 |
| 21 | A590912 | Пружинная шайба | 2 |
| 22 | 449490 | Шайба | 4 |
| 23 | J950012 | Гайка | 2 |
| 25 | J901240 | Болт | 4 |
| 26 | A590912 | Пружинная шайба | 4 |
| 27 | J222012 | Шайба | 8 |
| 28 | J950012 | Гайка | 4 |
| 29 | 4370007 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
