Крышка двигателя (4) — HITACHI EX1800-3

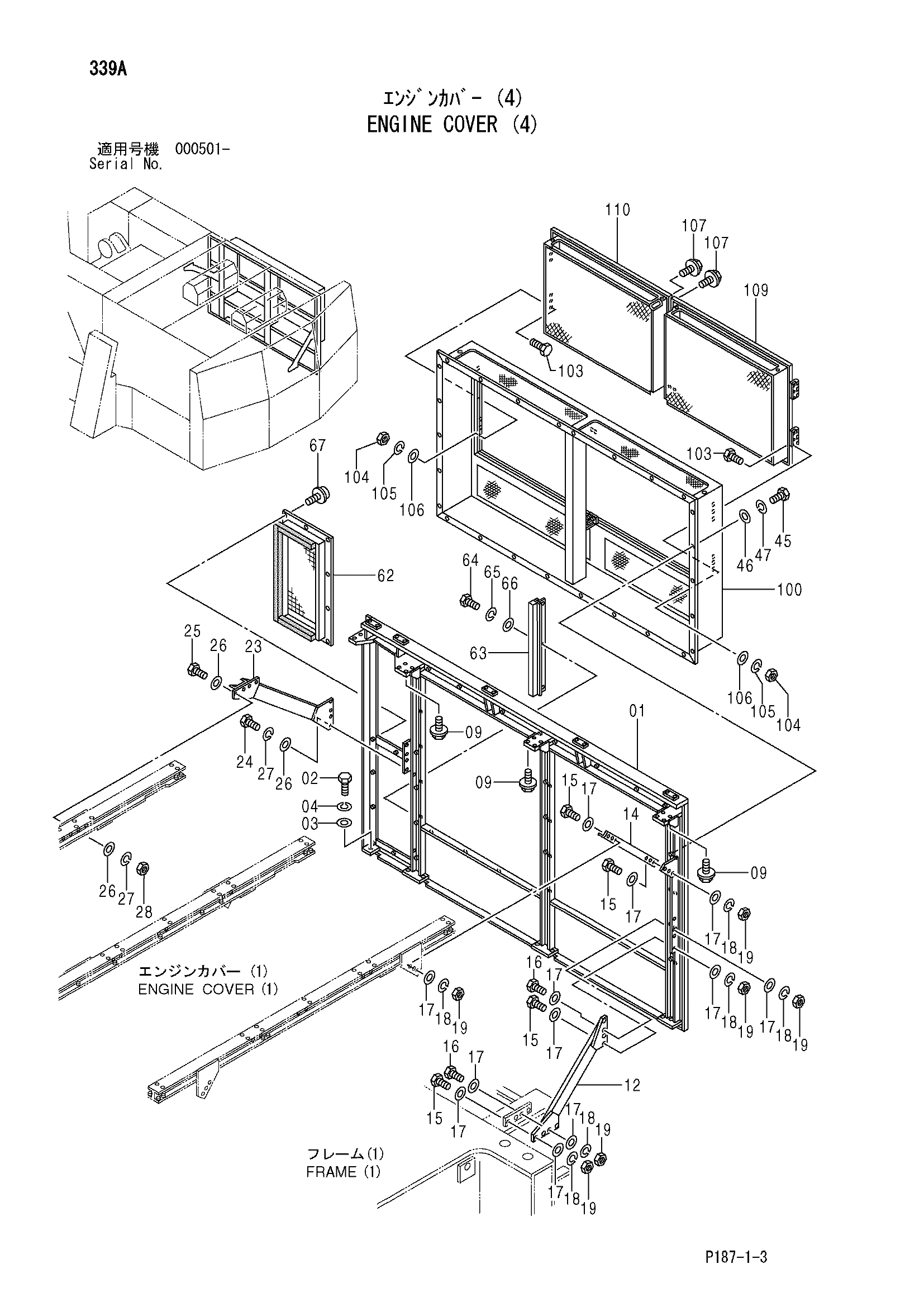

Заводская схема «Крышка двигателя (4)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5005011 | Крышка | 1 |
| 02 | J931640 | Болт | 7 |
| 03 | 4114405 | Шайба | 7 |
| 04 | A590916 | Пружинная шайба | 7 |
| 09 | J011240 | Болт с шайбой | 12 |
| 09 | J271240 замена: J901240 | Болт с шайбой | 12 |
| 12 | 8065782 | Стойка | 1 |
| 14 | 4367631 | Стойка | 1 |
| 15 | J901240 | Болт | 10 |
| 16 | J901245 | Болт | 4 |
| 17 | 449490 | Шайба | 28 |
| 18 | A590912 | Пружинная шайба | 14 |
| 19 | J950012 | Гайка | 14 |
| 23 | 8065797 | Стойка | 1 |
| 24 | J901235 | Болт | 4 |
| 25 | J901245 | Болт | 4 |
| 26 | 449490 | Шайба | 12 |
| 27 | A590912 | Пружинная шайба | 8 |
| 28 | J950012 | Гайка | 4 |
| 45 | J901225 | Болт | 26 |
| 46 | J222012 | Шайба | 26 |
| 47 | A590912 | Пружинная шайба | 26 |
| 62 | 7031658 | Крышка | 1 |
| 63 | 9746604 | Кронштейн | 1 |
| 64 | J900816 | Болт | 3 |
| 65 | A590908 | Пружинная шайба | 3 |
| 66 | A590108 | Плоская шайба | 3 |
| 67 | J021030 | Болт с шайбой | 10 |
| 67 | J271030 замена: J901030 | Болт с шайбой | 10 |
| 100 | 5005009 | Воздуховод | 1 |
| 103 | J901025 | Болт | 8 |
| 104 | J950010 | Гайка | 8 |
| 105 | A590910 | Пружинная шайба | 8 |
| 106 | A590110 | Плоская шайба | 8 |
| 107 | J031270 | Болт с шайбой | 4 |
| 107 | J281270 замена: J901270 | Болт с шайбой | 4 |
| 109 | 5005215 | Воздуховод | 1 |
| 110 | 5005216 | Воздуховод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
