Ковш трубопроводы системы смазки (8.3M стрела) — HITACHI EX1800-3

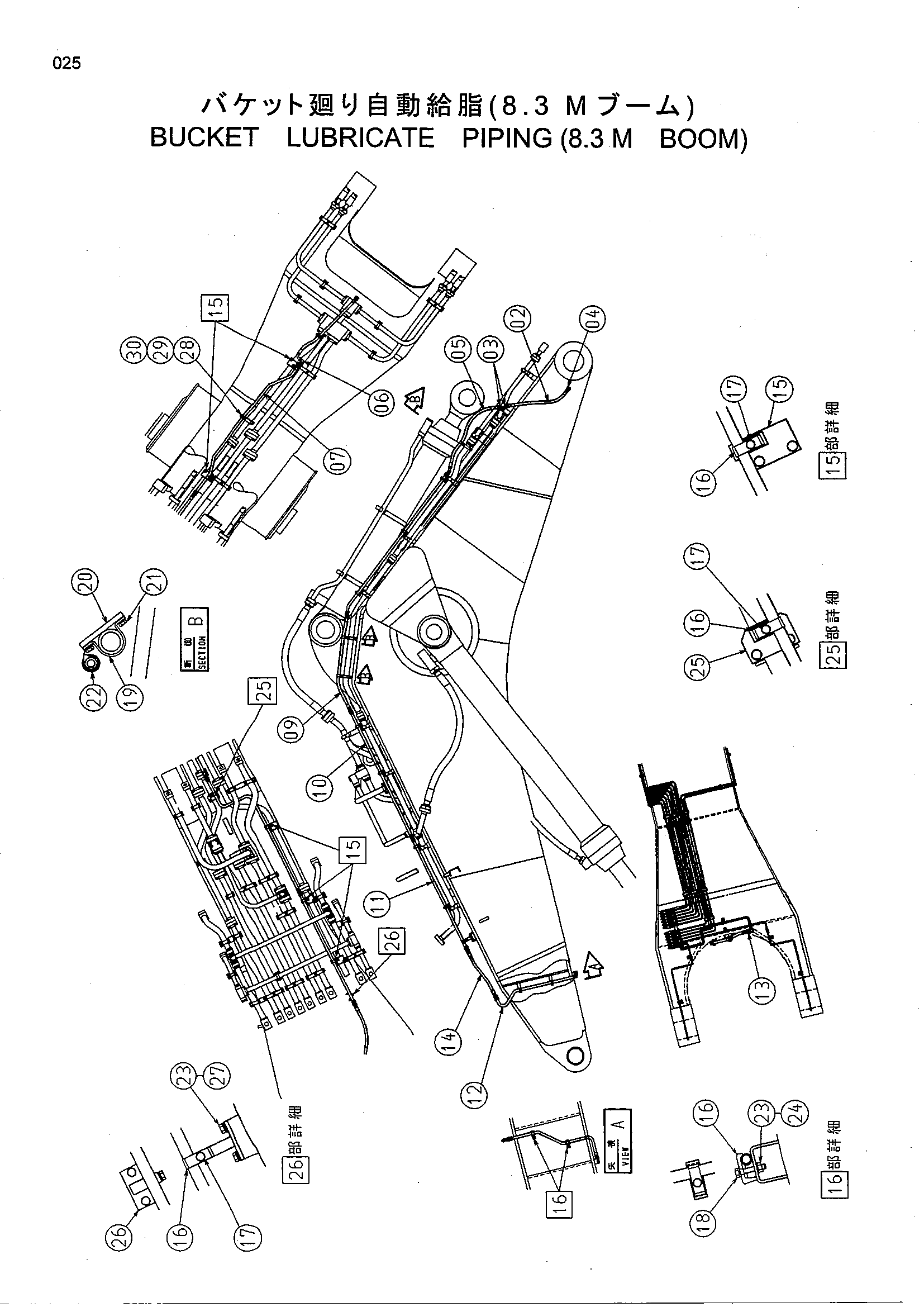

Заводская схема «Ковш трубопроводы системы смазки (8.3M стрела)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4456272 | Шланг | 1 |
| 03 | 4190248 | Угловой штуцер | 2 |
| 04 | 4208226 | Пробка | 1 |
| 05 | 4456273 | Шланг | 1 |
| 06 | 4156433 | Угловой штуцер | 1 |
| 07 | 9756751 | Трубка | 1 |
| 09 | 4456274 | Шланг | 1 |
| 10 | 9756757 | Трубка | 1 |
| 11 | 9757668 | Трубка | 1 |
| 12 | 8085907 | Трубка | 1 |
| 13 | 4221278 | Адаптер | 1 |
| 14 | 4385684 | Шланг | 1 |
| 15 | 9753431 | Кронштейн | 6 |
| 16 | 4053595 | Хомут трубки | 12 |
| 17 | J011255 | Болт с шайбой | 10 |
| 18 | J011265 | Болт с шайбой | 2 |
| 19 | 4053865 | Хомут трубки | 3 |
| 20 | 4411767 | Седло винта | 3 |
| 21 | J011060 | Болт с шайбой | 6 |
| 22 | 4190265 | Зажим | 3 |
| 23 | A590112 | Плоская шайба | 4 |
| 24 | J951012 | Гайка | 2 |
| 25 | 9757900 | Кронштейн | 1 |
| 26 | 9757669 | Кронштейн | 1 |
| 27 | J011230 | Болт с шайбой | 2 |
| 28 | 4469233 | Кронштейн | 1 |
| 29 | 4053865 | Хомут трубки | 1 |
| 30 | J011060 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
