Пол кабины (1) — HITACHI EX1800-3

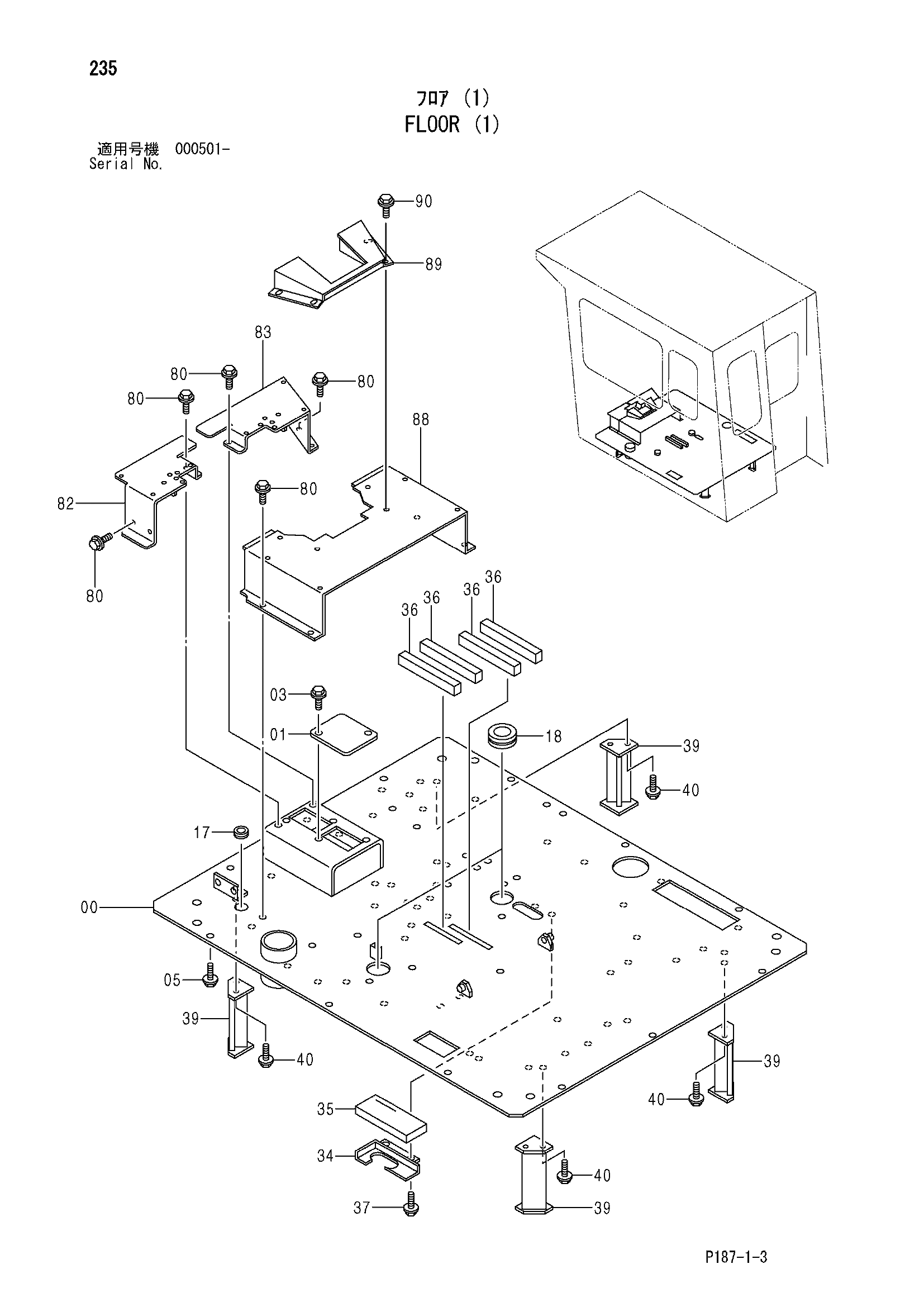

Заводская схема «Пол кабины (1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004923 | Пластина | 1 |
| 01 | 4211433 | Пластина | 1 |
| 03 | J021030 | Болт с шайбой | 2 |
| 03 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 05 | J021235 | Болт с шайбой | 12 |
| 05 | J271235 замена: J901235 | Болт с шайбой | 12 |
| 17 | 4209572 | Резиновая втулка | 1 |
| 18 | 4509404 | Резиновая втулка | 2 |
| 18 | 4087462 | Резиновая втулка | 2 |
| 34 | 8061041 | Кронштейн | 1 |
| 35 | 4344435 | Резиновая прокладка | 1 |
| 36 | 4344672 | Резиновая прокладка | 4 |
| 37 | J011025 | Болт с шайбой | 2 |
| 37 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 39 | 8057853 | Кронштейн | 4 |
| 40 | J021035 | Болт с шайбой | 8 |
| 40 | J271035 замена: J901035 | Болт с шайбой | 8 |
| 80 | J021030 | Болт с шайбой | 10 |
| 80 | J271030 замена: J901030 | Болт с шайбой | 10 |
| 82 | 8065735 | Крышка | 1 |
| 83 | 8064484 | Крышка | 1 |
| 88 | 7033215 | Крышка | 1 |
| 89 | 8069469 | Крышка | 1 |
| 90 | J021025 | Болт с шайбой | 4 |
| 90 | J271025 замена: J901025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
