Гидроцилиндр стрелы — HITACHI EX1800-3

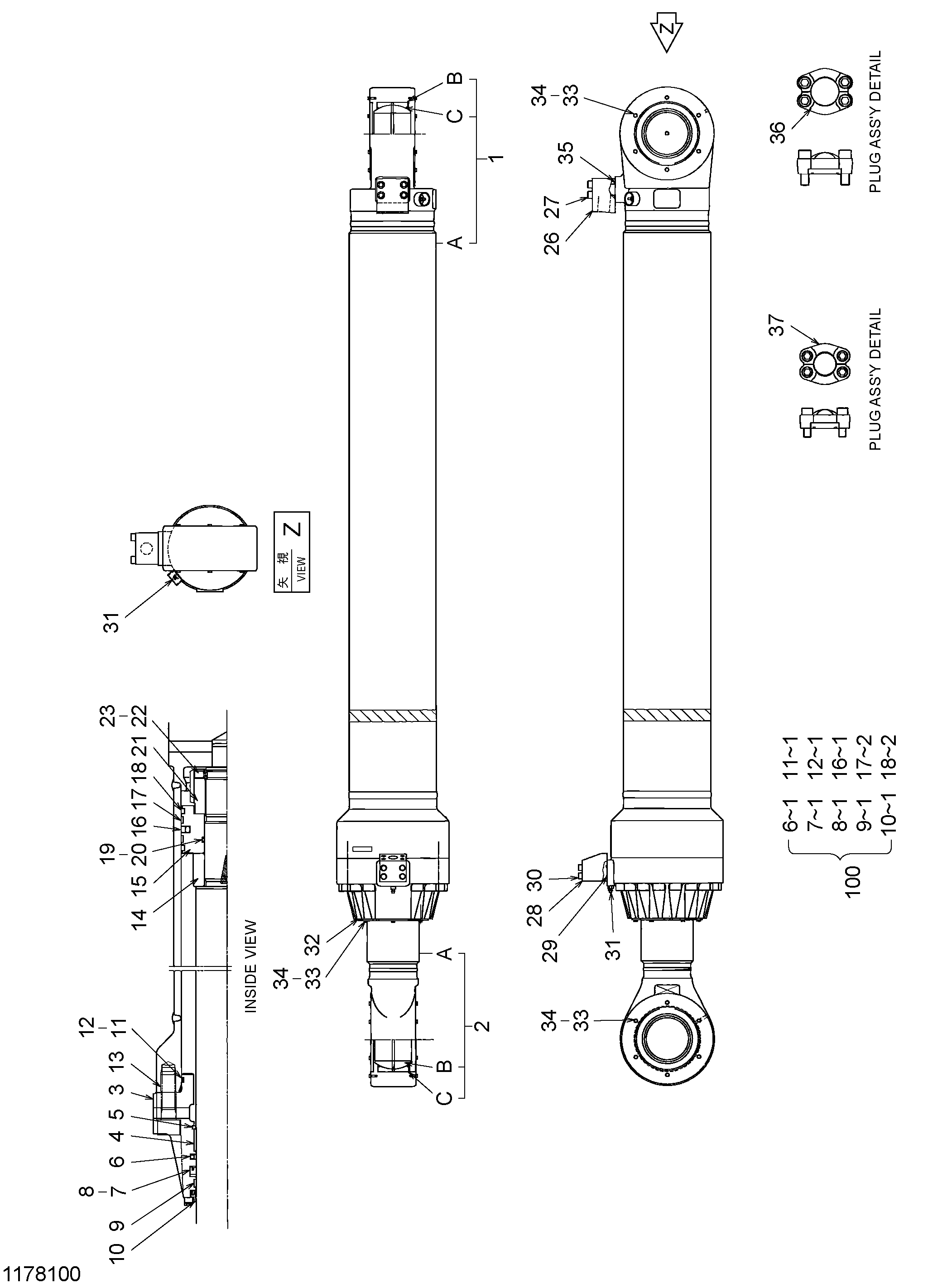

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование
	4464103	Кйл.боом
1	1178105	Труба гидроцилиндра в сборе
1A	1178101	Труба гидроцилиндра
1B	0336306	Подшипник. спхерикал
1B1	4295126	Уплотнение
1C	0336307	Стопорное кольцо
2	1178106	Шток поршня в сборе
2A	1178102	Шток поршня
2B	0336306	Подшипник. спхерикал
2B1	4295126	Уплотнение
2C	0336307	Стопорное кольцо
3	0858803	Головка гидроцилиндра
4	0317304	Втулка
5	0858804	Стопорное кольцо
6	0941605	Уплотнительное кольцо
7	0860103	У-ринг
8	0317308	Опорное кольцо
9	0773202	Направляющее кольцо
10	0860104	Стеклоочиститель кольцо
11	A811290	Уплотнительное кольцо
12	0773205	Опорное кольцо
13	0317311	Болт с внутренним шестигранником
14	0941606	Амортизирующий подшипник
15	0773207	Поршень
16	0317314	Уплотнительное кольцо
17	0773208	Направляющее кольцо
18	0317316	Направляющее кольцо
19	A811190	Уплотнительное кольцо
20	0317320	Опорное кольцо
21	0705715	Гайка
22	0705716	Установочный винт
23	0436405	Стальной шарик
26	0317225	Соединение
27	0317604	Болт с внутренним шестигранником
28	0336309	Соединение
29	4069900	Уплотнительное кольцо
30	0242727	Болт с внутренним шестигранником
31	0643016	Воздушный клапан
32	0704805	Пластина
33	0360703	Болт
34	0360704	Пружинная шайба
35	4113161	Уплотнительное кольцо
36	1178103	Пробка в сборе
37	1178104	Пробка в сборе
100	4660824	Комплект уплотнений

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
