Смазка — HITACHI EX1800-3

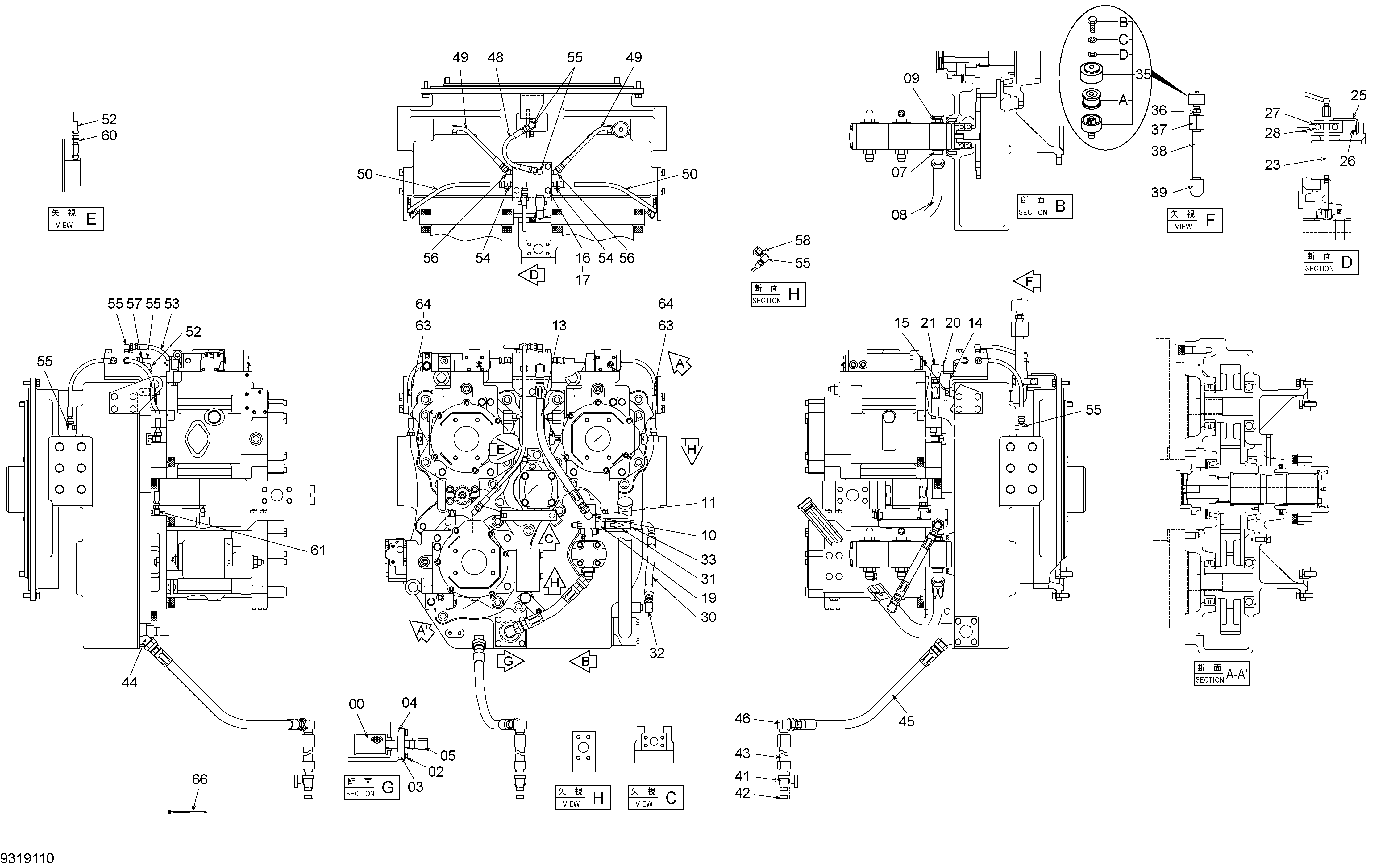

Заводская схема «Смазка» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4239648 | Всасывающий фильтр | 1 |
| 02 | J271035 | Болт с шайбой | 4 |
| 02A | J901035 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 9748961 | Фланец | 1 |
| 04 | A810085 | Уплотнительное кольцо | 1 |
| 05 | 94-1404 | Угловой штуцер | 1 |
| 07 | 4119916 | Угловой штуцер | 1 |
| 07A | U12547U | Уплотнительное кольцо | 1 |
| 08 | 4377028 | Шланг | 1 |
| 09 | 4247516 | Адаптер | 1 |
| 10 | 3079005 | Коллектор | 1 |
| 11 | 94-1503 | Угловой штуцер | 1 |
| 13 | 4391791 | Шланг | 1 |
| 14 | 4362846 | Кронштейн | 1 |
| 15 | J271230 | Болт с шайбой | 3 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 3074770 | Коллектор | 1 |
| 17 | J271090 | Болт с шайбой | 4 |
| 17A | J901090 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 94-1703 | Адаптер | 1 |
| 20 | 4297605 | Адаптер | 1 |
| 21 | 94-1403 | Угловой штуцер | 1 |
| 23 | 9738316 | Трубка | 1 |
| 25 | 9738317 | Кронштейн | 1 |
| 26 | J271225 | Болт с шайбой | 2 |
| 26A | J901225 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 4000902 | Хомут трубки | 1 |
| 28 | J271016 | Болт с шайбой | 2 |
| 28A | J901016 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4363022 | Шланг | 1 |
| 31 | 4163093 | Обратный клапан | 1 |
| 32 | 94-1403 | Угловой штуцер | 1 |
| 33 | 94-1303 | Адаптер | 1 |
| 35 | 4351039 | Сапун | 1 |
| 35A | 4211473 | Элемент | 1 |
| 35B | J900610 | Болт | 1 |
| 35C | A590906 | Пружинная шайба | 1 |
| 35D | A590106 | Плоская шайба | 1 |
| 36 | 94-1602 | Переходник | 1 |
| 37 | 94-0691 | Переходник S | 1 |
| 38 | 4239821 | Трубка | 1 |
| 39 | 94-0634 | Угловой штуцер | 1 |
| 41 | 4193832 | Шаровой клапан | 1 |
| 42 | 94-2014 | Пробка | 1 |
| 43 | 9745997 | Трубка | 1 |
| 44 | 94-1504 | Угловой штуцер | 1 |
| 45 | 4363062 | Шланг | 1 |
| 46 | 94-1404 | Угловой штуцер | 1 |
| 48 | 4601658 | Шланг | 1 |
| 49 | 4679609 | Шланг | 2 |
| 50 | 4442331 | Шланг | 2 |
| 52 | 4601658 | Шланг | 1 |
| 53 | 4437292 | Шланг | 1 |
| 54 | 4154651 | Адаптер | 2 |
| 55 | 4154656 | Угловой штуцер | 8 |
| 56 | 4154655 | Угловой штуцер | 2 |
| 57 | 94-1608 | Переходник | 1 |
| 58 | 4133999 | Соединение | 2 |
| 60 | 4154651 | Адаптер | 1 |
| 61 | 4154656 | Угловой штуцер | 1 |
| 63 | 4190272 | Зажим | 2 |
| 64 | J260816 | Болт с шайбой | 2 |
| 64A | J900816 | Болт | 1 |
| 64B | A590108 | Плоская шайба | 1 |
| 66 | 4149557 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
