LUB трубопроводы — HITACHI EX1800-3

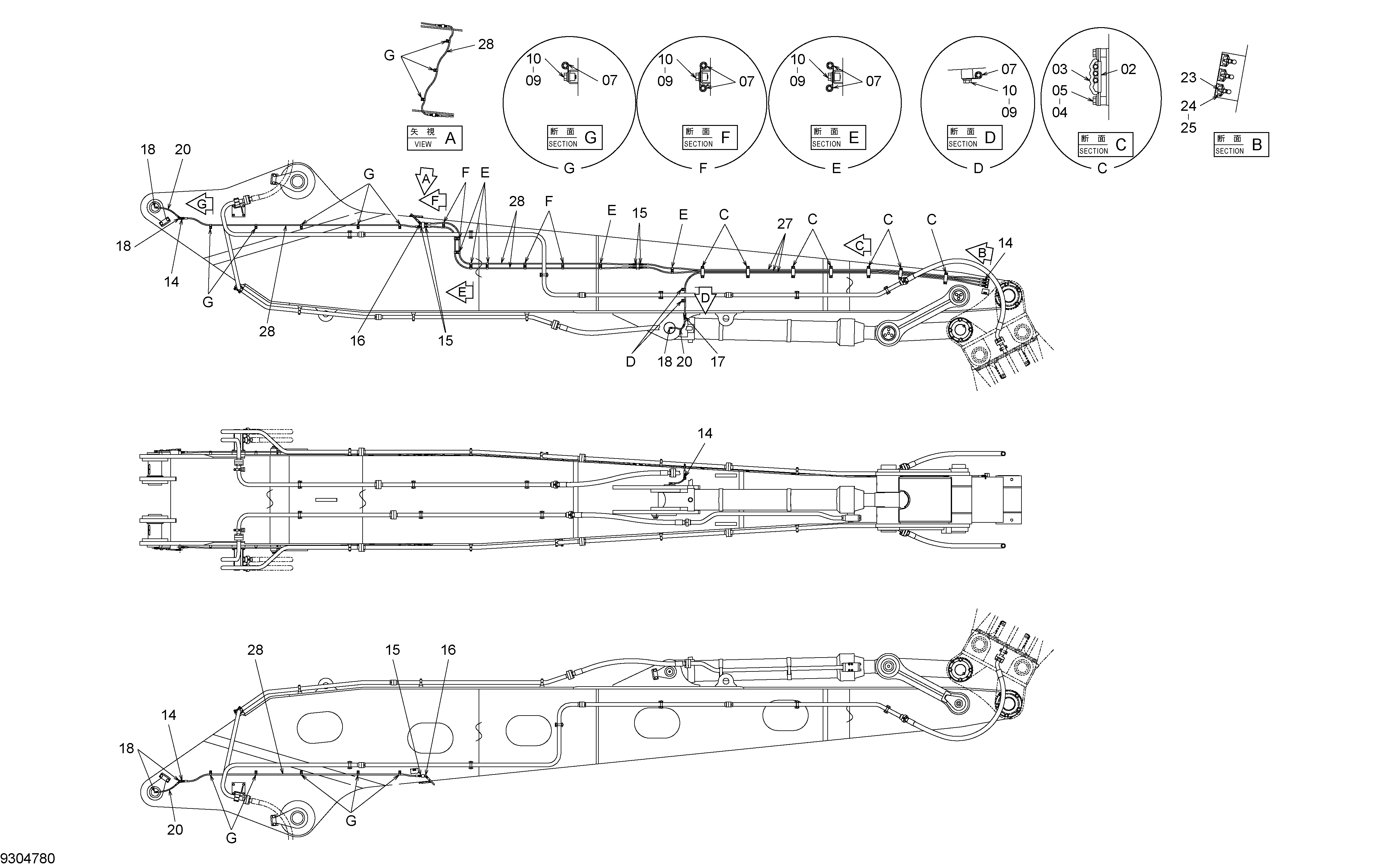

Заводская схема «LUB трубопроводы» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9727636 | Пластина | 7 |
| 03 | 9727638 | Хомут шланга | 7 |
| 04 | J222010 | Шайба | 14 |
| 05 | 4700443 | Болт | 14 |
| 07 | 4190275 | Зажим | 33 |
| 09 | J222010 | Шайба | 24 |
| 10 | 4700443 | Болт | 24 |
| 14 | 4215648 | Адаптер | 6 |
| 15 | 4215650 | Адаптер | 8 |
| 16 | 4157919 | Угловой штуцер | 2 |
| 17 | 4154651 | Адаптер | 1 |
| 18 | 4154656 | Угловой штуцер | 5 |
| 20 | 4242468 | Шланг | 3 |
| 23 | J75481 | Пресс-маслёнка | 3 |
| 24 | 4130686 | Втулка | 3 |
| 25 | 4105912 | Колпачок | 3 |
| 27 | 4702367 | Пластиковый шланг | 3 |
| 28 | 4614689 | Пластиковый шланг | 4 |
| 29 | 4456549 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
