Крыло — HITACHI EX1800-3

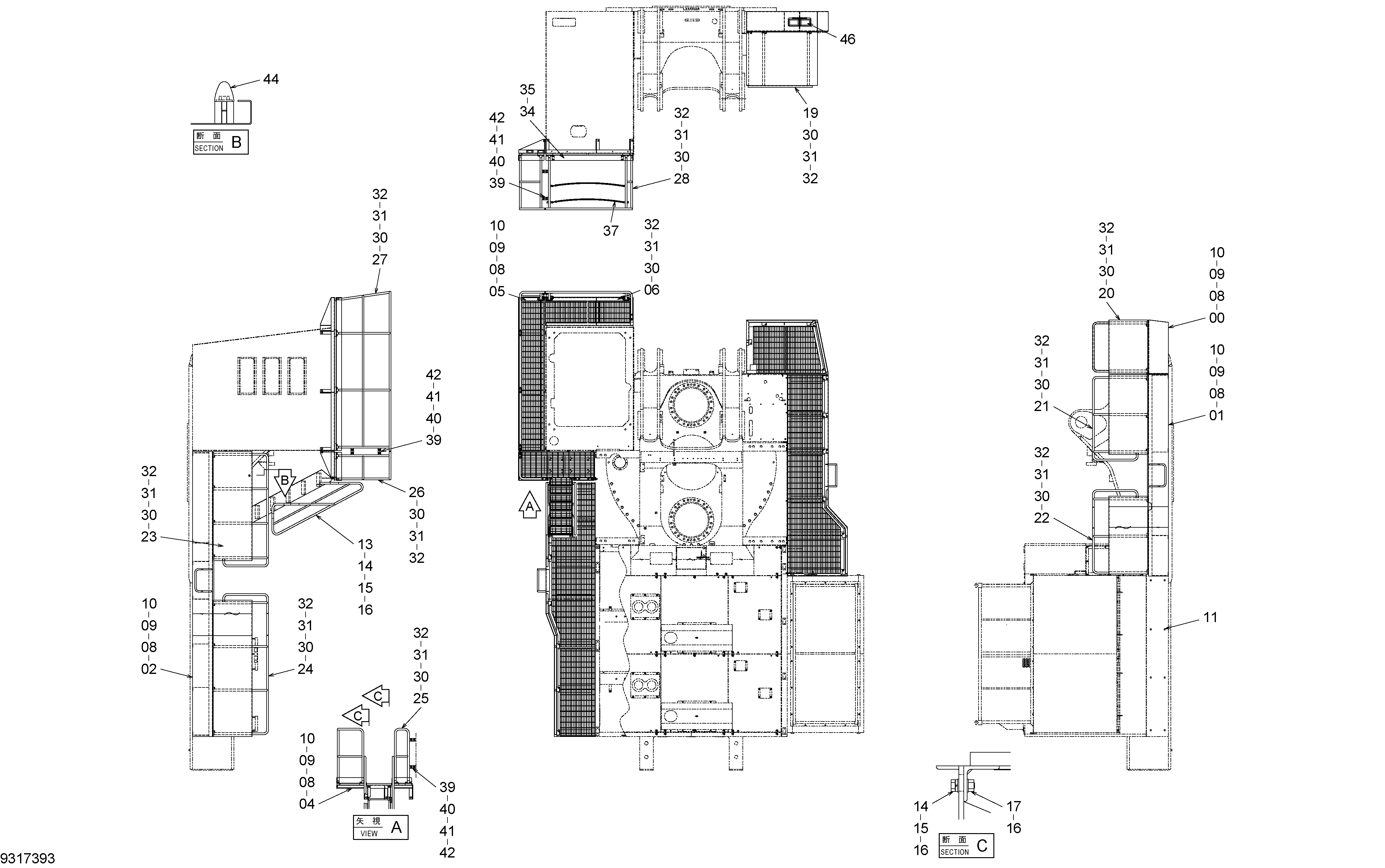

Заводская схема «Крыло» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6027025 | Крыло | 1 |
| 01 | 6028315 | Крыло | 1 |
| 02 | 5013205 | Крыло | 1 |
| 04 | 7056353 | Крыло | 1 |
| 05 | 7056355 | Крыло | 1 |
| 06 | 7056354 | Крыло | 1 |
| 08 | J901635 | Болт | 38 |
| 09 | A590916 | Пружинная шайба | 38 |
| 10 | A590116 | Плоская шайба | 38 |
| 11 | J901625 | Болт | 8 |
| 13 | 6028316 | Ступень | 1 |
| 14 | 4357359 | Болт | 4 |
| 15 | 4298759 | Пружинная шайба | 4 |
| 16 | 4631238 | Плоская шайба | 6 |
| 17 | 4298753 | Гайка | 2 |
| 19 | 7056251 | Поручень | 1 |
| 20 | 7056347 | Поручень | 1 |
| 21 | 7056348 | Поручень | 1 |
| 22 | 7056349 | Поручень | 1 |
| 23 | 7056351 | Поручень | 1 |
| 24 | 7056350 | Поручень | 1 |
| 25 | 8082583 | Поручень | 1 |
| 26 | 7039631 | Поручень | 1 |
| 27 | 7039630 | Поручень | 1 |
| 28 | 7056336 | Поручень | 1 |
| 30 | 4350632 | Болт | 66 |
| 31 | 4298759 | Пружинная шайба | 66 |
| 32 | 4291332 | Плоская шайба | 66 |
| 34 | 4696082 | Пластина | 1 |
| 35 | J271030 | Болт с шайбой | 4 |
| 35A | J901030 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | 4696068 | Цепь | 2 |
| 39 | 4364672 | Пластина | 6 |
| 40 | J281240 | Болт с шайбой | 12 |
| 40A | J901240 | Болт | 1 |
| 40B | 4249324 | Шайба | 1 |
| 41 | 449490 | Плоская шайба | 12 |
| 42 | J950012 | Гайка | 12 |
| 44 | 4371411 | Ограничитель резиновый | 1 |
| 46 | 4696127 | Фонарь воркинг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
