Крышка двигателя — HITACHI EX1800-3

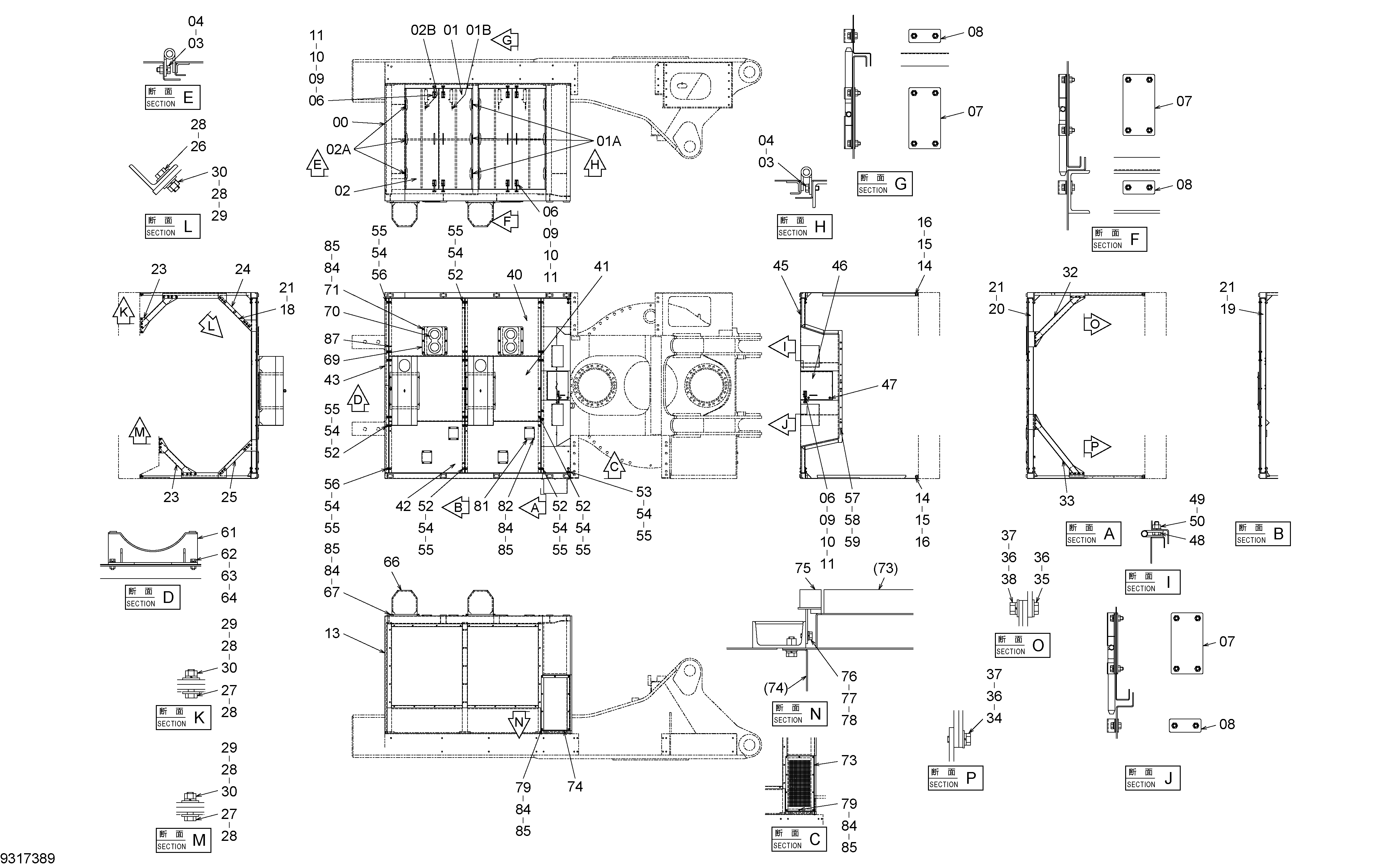

Заводская схема «Крышка двигателя» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5013294 | Крышка | 1 |
| 01 | 6026590 | Дверь | 2 |
| 01A | 4667401 | Петля | 3 |
| 01B | 8116738 | Ограничитель | 1 |
| 02 | 6026542 | Дверь | 2 |
| 02A | 4667401 | Петля | 3 |
| 02B | 8116720 | Ограничитель | 1 |
| 03 | 4351658 | Болт | 24 |
| 04 | 4225467 | Пружинная шайба | 24 |
| 06 | 4695359 | Ограничитель | 9 |
| 07 | 9770682 | Кронштейн | 9 |
| 08 | 9770683 | Кронштейн | 9 |
| 09 | 4695373 | Болт | 54 |
| 10 | 4225466 | Пружинная шайба | 54 |
| 11 | 4225472 | Плоская шайба | 54 |
| 13 | 5013292 | Крышка | 1 |
| 14 | J931640 | Болт | 14 |
| 15 | 4114405 | Шайба | 14 |
| 16 | A590916 | Пружинная шайба | 14 |
| 18 | 7031518 | Балка | 1 |
| 19 | 7031537 | Балка | 1 |
| 20 | 7031519 | Балка | 1 |
| 21 | J271240 | Болт с шайбой | 24 |
| 21A | J901240 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 8065782 | Стойка | 2 |
| 24 | 9746432 | Стойка | 1 |
| 25 | 4367631 | Стойка | 1 |
| 26 | J901240 | Болт | 20 |
| 27 | J901245 | Болт | 8 |
| 28 | 449490 | Плоская шайба | 56 |
| 29 | A590912 | Пружинная шайба | 28 |
| 30 | J950012 | Гайка | 28 |
| 32 | 8065784 | Стойка | 1 |
| 33 | 8065797 | Стойка | 1 |
| 34 | J901235 | Болт | 4 |
| 35 | J901245 | Болт | 12 |
| 36 | 449490 | Плоская шайба | 28 |
| 37 | A590912 | Пружинная шайба | 16 |
| 38 | J950012 | Гайка | 12 |
| 40 | 6026476 | Крышка | 2 |
| 41 | 6026467 | Крышка | 2 |
| 42 | 6026475 | Крышка | 2 |
| 43 | 8116718 | Крышка | 1 |
| 45 | 5013293 | Крышка | 1 |
| 46 | 7054487 | Дверь | 1 |
| 47 | 4371411 | Ограничитель резиновый | 2 |
| 48 | 4351658 | Болт | 4 |
| 49 | 4225467 | Пружинная шайба | 4 |
| 50 | 4241303 | Гайка | 4 |
| 52 | 4718536 | Болт | 38 |
| 53 | 4718538 | Болт | 4 |
| 54 | 4631238 | Плоская шайба | 44 |
| 55 | 4298759 | Пружинная шайба | 44 |
| 56 | 4718541 | Болт | 2 |
| 57 | 4449342 | Болт | 6 |
| 58 | 4383723 | Пружинная шайба | 6 |
| 59 | 4658237 | Плоская шайба | 6 |
| 61 | 8116736 | Стойка | 4 |
| 62 | 4383205 | Болт | 8 |
| 63 | 4669255 | Плоская шайба | 8 |
| 64 | 4383723 | Пружинная шайба | 8 |
| 66 | 7047069 | Крышка | 2 |
| 67 | 4717648 | Болт | 8 |
| 69 | 8116737 | Крышка | 2 |
| 70 | 4207889 | Резиновая прокладка | 2 |
| 71 | 4350631 | Болт | 12 |
| 73 | 7031658 | Крышка | 1 |
| 74 | 8116727 | Крышка | 1 |
| 75 | 9746604 | Кронштейн | 1 |
| 76 | J900816 | Болт | 3 |
| 77 | A590908 | Пружинная шайба | 3 |
| 78 | A590108 | Плоская шайба | 3 |
| 79 | 4350628 | Болт | 10 |
| 81 | 3108162 | Крышка | 4 |
| 82 | 4717648 | Болт | 16 |
| 84 | 4398403 | Плоская шайба | 46 |
| 85 | 4225468 | Пружинная шайба | 46 |
| 87 | 4357455 | Болт | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
