Стрела трубопроводы — HITACHI EX1800-3

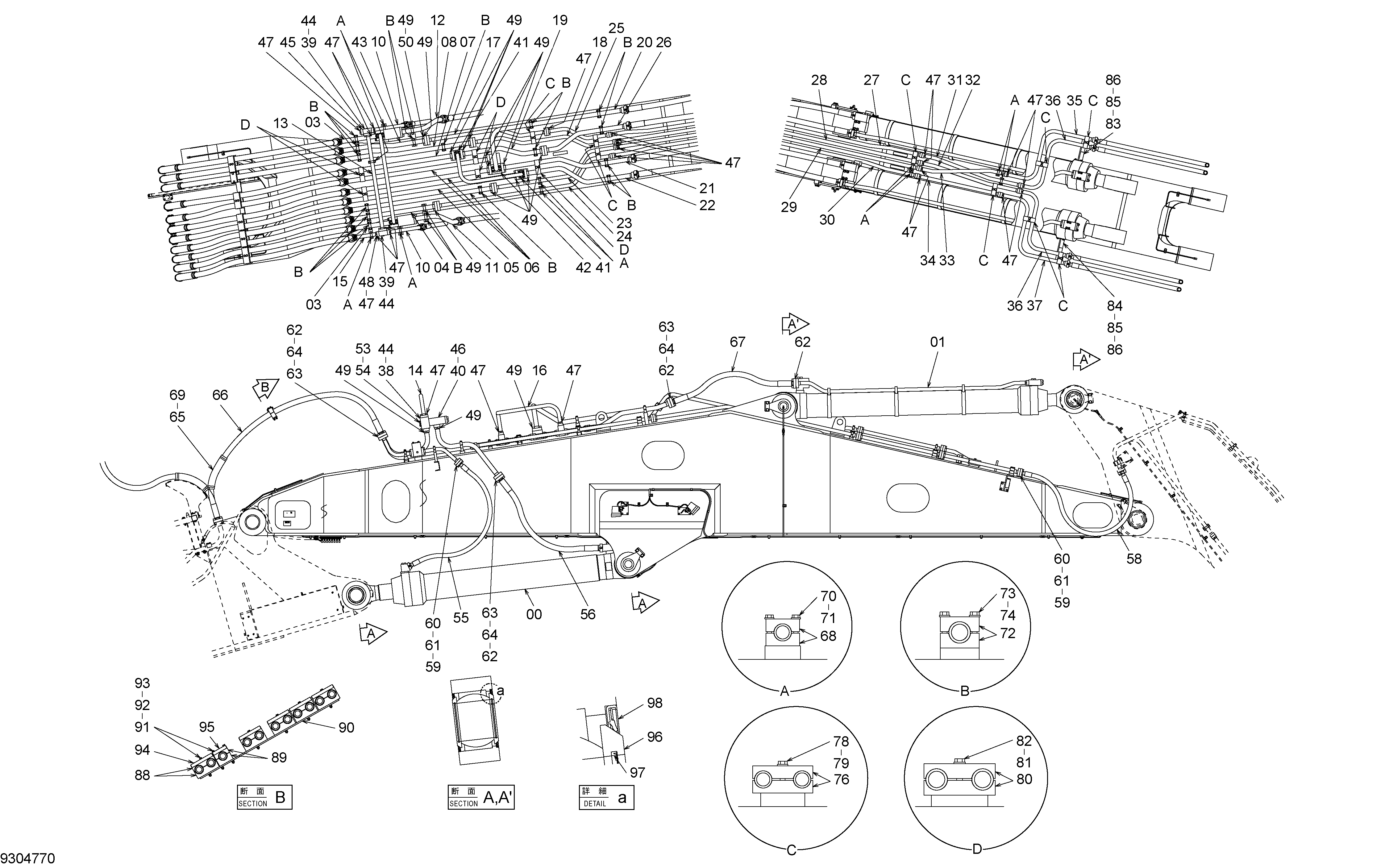

Заводская схема «Стрела трубопроводы» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4464103	Гидроцилиндр стрелы	2
01	4464092	Гидроцилиндр рукояти	2
03	8079099	Трубка	2
04	8063456	Трубка	1
05	8063470	Трубка	1
06	8063455	Трубка	3
07	8063471	Трубка	1
08	8063468	Трубка	1
10	8118372	Трубка	2
11	8118375	Трубка	1
12	8118377	Трубка	1
13	8057328	Трубка	1
14	8057330	Трубка	1
15	8063531	Трубка	1
16	8061353	Трубка	1
17	8086529	Трубка	1
18	8086245	Трубка	1
19	8086226	Трубка	1
20	8118378	Трубка	1
21	8118379	Трубка	1
22	8118380	Трубка	1
23	8086248	Трубка	1
24	8086250	Трубка	1
25	8086240	Трубка	1
26	8118381	Трубка	1
27	8118384	Трубка	1
28	8118382	Трубка	1
29	8118383	Трубка	1
30	8118385	Трубка	1
31	8086280	Трубка	1
32	8086276	Трубка	1
33	8086281	Трубка	1
34	8086267	Трубка	1
35	8086287	Трубка	1
36	8086286	Трубка	2
37	8086283	Трубка	1
38	3090446	Блок	2
39	4199195	Коллектор	2
40	4467013	Клапан словретур	2
41	3039210	Блок	2
42	4199321	Коллектор	1
43	8123759	Трубка	1
44	A885002	Пробка	4
44A	957366	Уплотнительное кольцо	1
45	4091297	Крышка	1
46	4510170	Уплотнительное кольцо	2
47	4510169	Уплотнительное кольцо	23
48	4146847	Болт с внутренним шестигранником	92
49	4510170	Уплотнительное кольцо	17
50	4702899	Болт с внутренним шестигранником	68
53	J222020	Шайба	8
54	4702888	Болт	8
55	4466078	Шланг	2
56	4466072	Шланг	2
58	4466103	Шланг	4
59	4510169	Уплотнительное кольцо	6
60	4075854	Разъёмный фланец	12
61	4146847	Болт с внутренним шестигранником	24
62	4510170	Уплотнительное кольцо	21
63	4169565	Разъёмный фланец	34
64	4702899	Болт с внутренним шестигранником	68
65	4120312	Резиновый шланг	11
66	4462779	Шланг	11
67	4462780	Шланг	4
68	4342723	Хомут трубки	20
69	4263765	Хомут шланга	22
70	J222012	Шайба	20
71	4702860	Болт	20
72	4357265	Хомут трубки	36
73	4702863	Болт	36
74	J222014	Шайба	36
76	4368932	Хомут трубки	18
78	J222014	Шайба	18
79	4702862	Болт	18
80	4368931	Хомут трубки	10
81	4702864	Болт	10
82	J222016	Шайба	10
83	8086668	Кронштейн	1
84	8086669	Кронштейн	1
85	4383725	Болт	8
86	J222012	Шайба	8
88	4473130	Хомут	10
89	4485333	Хомут	2
90	3094038	Пластина	1
91	4702861	Болт	12
92	J950012	Гайка	24
93	J222012	Шайба	12
94	4717143	Хомут	5
95	4717144	Хомут	1
96	4259861	Шайба	16
97	4231801	Пылезащитное уплотнение	16
98	4259864	Пылезащитное уплотнение	16
99	9319187	Пластина в сборе	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
