Рычаг управления (2) — HITACHI EX1800-3

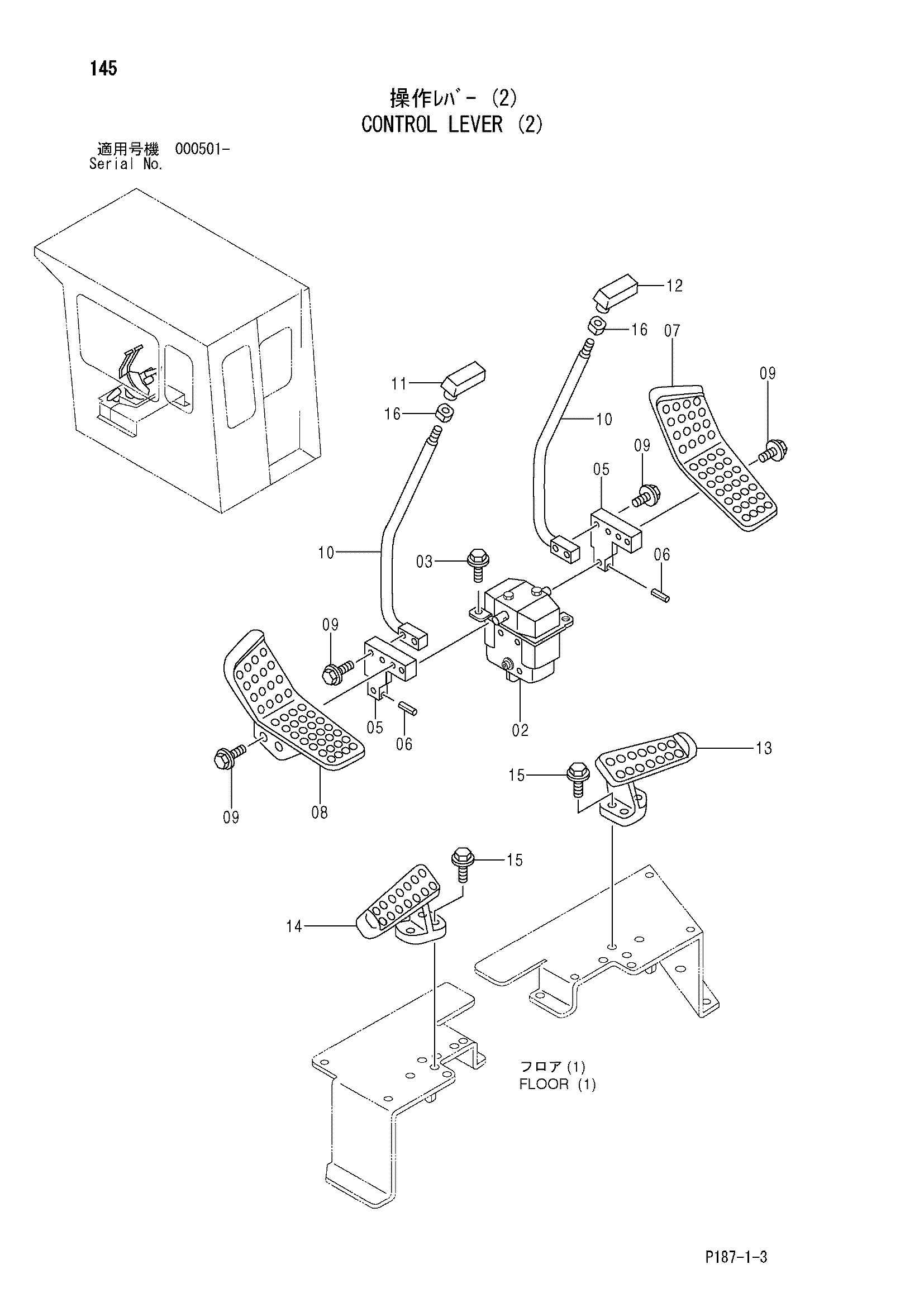

Заводская схема «Рычаг управления (2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9074100 | Пилотный клапан | 1 |
| 03 | J021030 | Болт с шайбой | 2 |
| 03 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 05 | 4307081 | Рычаг | 2 |
| 06 | 4033504 | Пружинный штифт | 2 |
| 07 | 3057637 замена: 3079714 | Педаль | 1 |
| 07 | 3079714 | Педаль | 1 |
| 08 | 3063248 замена: 3079715 | Педаль | 1 |
| 08 | 3079715 | Педаль | 1 |
| 09 | J011045 | Болт с шайбой | 8 |
| 09 | J271045 замена: J901045 | Болт с шайбой | 8 |
| 10 | 8064039 замена: 8079549 | Рычаг | 2 |
| 10 | 8079549 | Рычаг | 2 |
| 11 | 4122423 | Рукоятка | 1 |
| 11 | 2043585 | Рукоятка | 1 |
| 12 | 4122423 | Рукоятка | 1 |
| 12 | 2043584 | Рукоятка | 1 |
| 13 | 1015478 | Подставка для ног | 1 |
| 14 | 1015477 | Подставка для ног | 1 |
| 15 | J021025 | Болт с шайбой | 6 |
| 15 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 16 | 4424185 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
