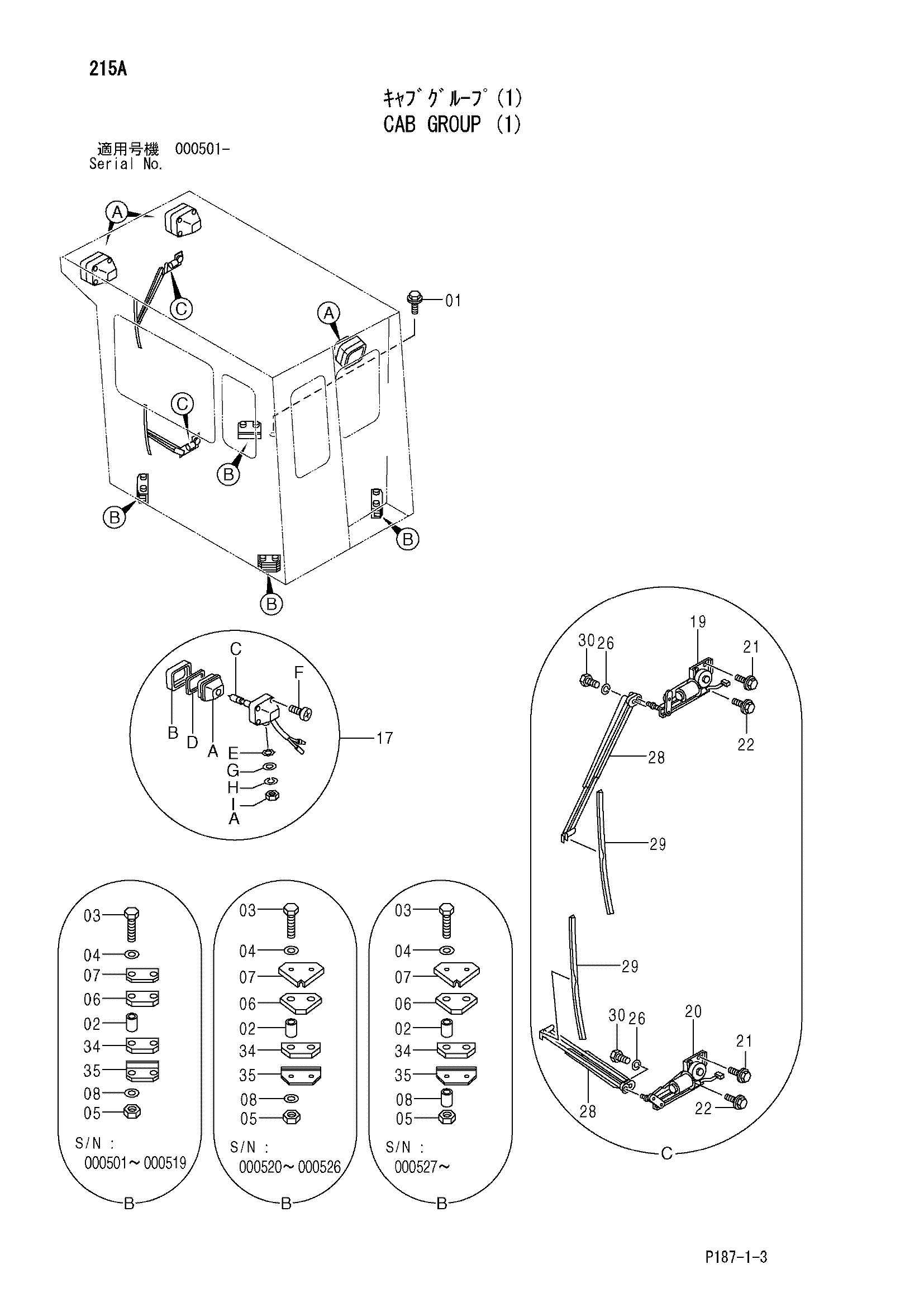

Кабина группа (1) — HITACHI EX1800-3

Заводская схема «Кабина группа (1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J011230	Болт с шайбой	12
01	J271230 замена: J901230	Болт с шайбой	12
02	4198636	Проставка	8
02	4412473	Проставка	8
02	4422823	Проставка	8
03	J931802 замена: J931804	Болт	8
03	J931804	Болт	8
03	J931810	Болт	8
04	A590118 замена: J222018	Плоская шайба	8
04	J222018	Шайба	8
04	4364952	Шайба	8
05	M660018	U-образная гайка	8
06	4354680	Резиновая подушка	4
06	4393611	Резиновая подушка	4
06	4412485	Резиновая подушка	4
07	4354681	Ограничитель	4
07	4393612 замена: 4411634	Ограничитель	4
07	4411634	Ограничитель	4
08	A590118	Плоская шайба	8
08	J222018	Шайба	8
08	4422823	Проставка	8
17	4336570	Фонарь головка в сборе	3
17A	4326801	Ленс блок	1
17B	4326802	Рама	1
17C	4285648	Лампа	1
17D	4326803	Прокладка	1
17E	4307026	Шайба	1
17F	4307027	Винт	1
17G	A590114	Плоская шайба	1
17H	A590914	Пружинная шайба	1
17I	J952014	Гайка	1
19	4203472	Мотор стеклоочистителя	1
20	4186354	Мотор стеклоочистителя	1
21	J020616	Болт с шайбой	4
21	J260616 замена: J900616	Болт с шайбой	4
22	J020614	Болт с шайбой	2
22	J260614 замена: J900614	Болт с шайбой	2
26	J251006	Пружинная шайба	2
28	4186356	Рычаг стеклоочистителя	2
29	4186355	Щётка стеклоочистителя	2
30	J870630 замена: J900630	Болт	2
30	J900630	Болт	2
34	4354680	Резиновая подушка	4
34	4393613	Резиновая подушка	4
34	4412486	Резиновая подушка	4
35	4354681	Ограничитель	4
35	4393614	Ограничитель	4
35	4411633	Ограничитель	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
