Поворот сигнализация устройство (правый поворот) — HITACHI EX1800-3

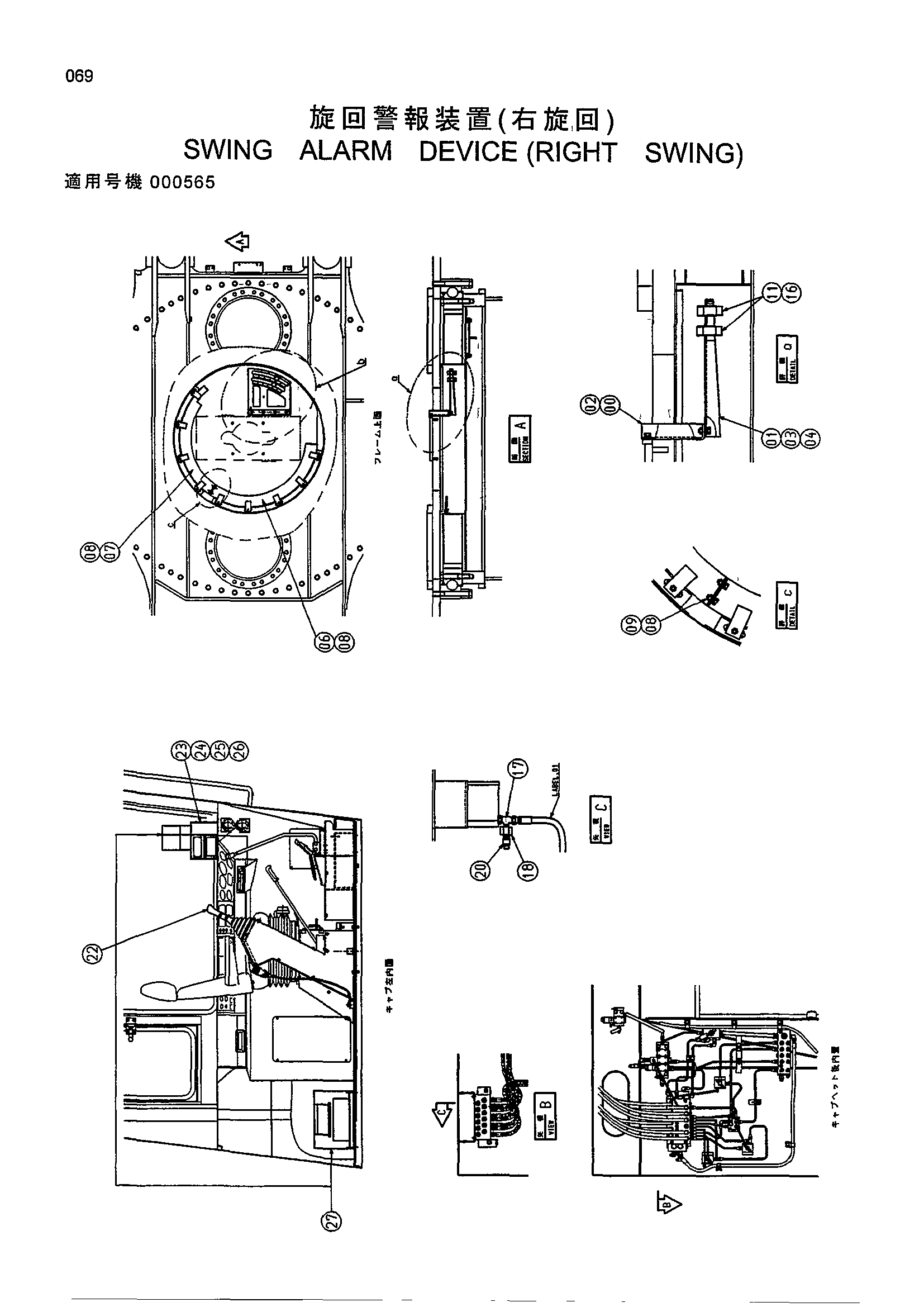

Заводская схема «Поворот сигнализация устройство (правый поворот)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3084437 | Кронштейн | 1 |
| 01 | 2043262 | Кронштейн | 1 |
| 02 | J021025 | Болт с шайбой | 4 |
| 03 | J021030 | Болт с шайбой | 4 |
| 04 | J950010 | Гайка | 4 |
| 06 | 8074887 | Пластина | 1 |
| 07 | 8074888 | Пластина | 1 |
| 08 | J021030 | Болт с шайбой | 12 |
| 09 | J950010 | Гайка | 2 |
| 11 | 4306474 | Выключатель | 2 |
| 16 | 4337290 | Зажим | 2 |
| 17 | 4343140 | Тройник | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4325835 | Адаптер | 1 |
| 20 | 4333040 | Выключатель | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 2032041 | Рукоятка | 1 |
| 23 | 6018075 | Кронштейн | 1 |
| 24 | 4409200 | Крышка | 1 |
| 25 | J680616 | Винт с шайбой | 5 |
| 26 | 94-2805 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
