Топливные трубопроводы — HITACHI EX1800-3

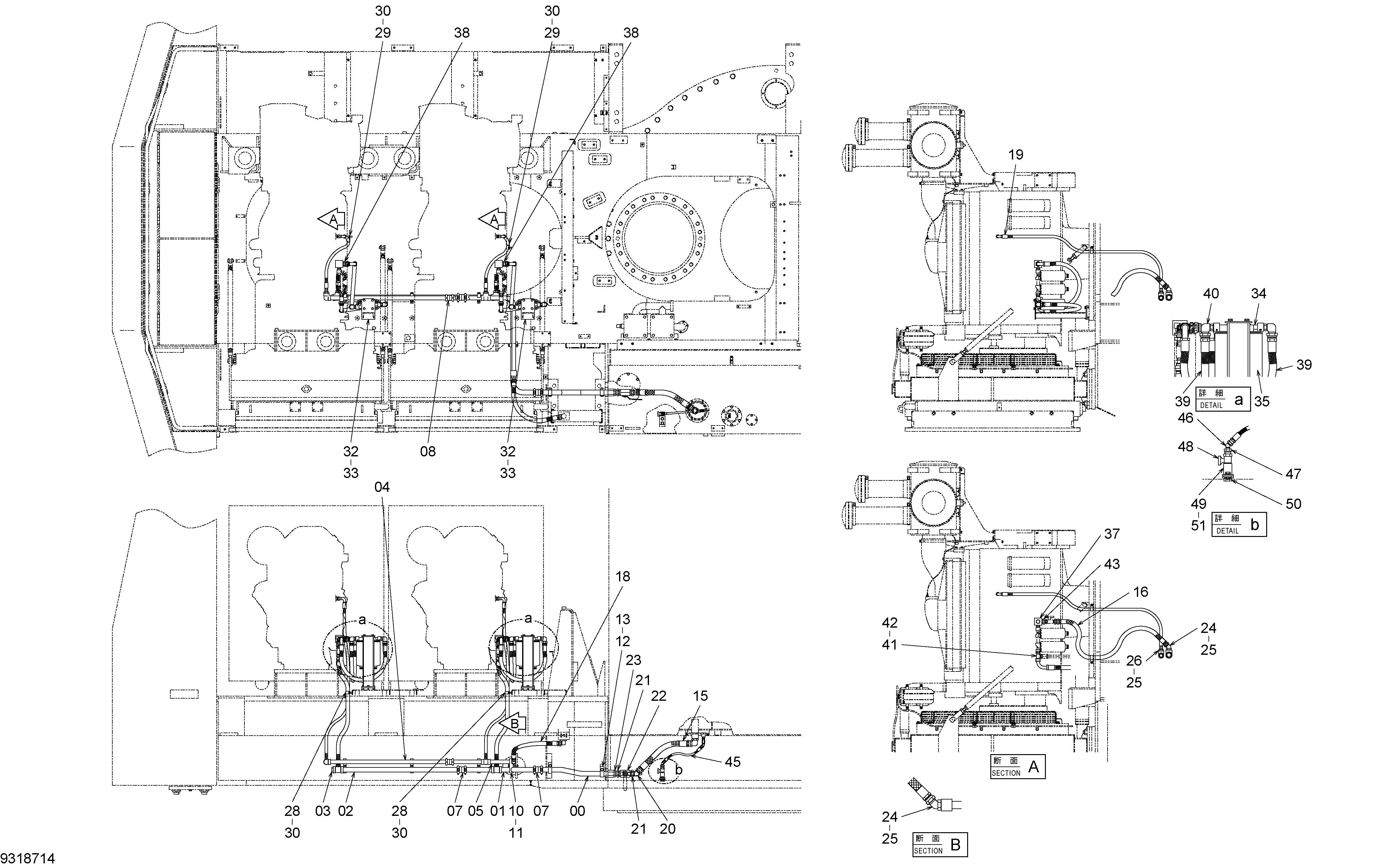

Заводская схема «Топливные трубопроводы» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9751390	Трубка	1
01	8074046	Трубка	1
02	9751388	Трубка	1
03	4113926	Пробка	1
03A	4506429	Уплотнительное кольцо	1
04	9746104	Трубка	1
05	8065080	Трубка	1
07	4069801	Муфта	2
07A	4196259	Уплотнение кольцо	2
08	4332057	Муфта	1
10	4409081	Хомут трубки	4
11	J271280	Болт с шайбой	4
11A	J901280	Болт	1
11B	J222012	Шайба	1
12	4053698	Хомут трубки	2
13	J271270	Болт с шайбой	2
13A	J901270	Болт	1
13B	J222012	Шайба	1
15	4678575	Шланг	1
16	4486980	Шланг	2
18	4664146	Шланг	1
19	4369800	Шланг	2
20	94-1506	Угловой штуцер	1
21	94-1606	Переходник	2
22	4393020	Шаровой клапан	1
23	4238881	Адаптер	1
23A	970860	Уплотнительное кольцо	1
24	4369820	Угловой штуцер	3
25	4153108	Уплотнительное кольцо	5
26	4369746	Адаптер	2
28	4190264	Зажим	2
29	4190263	Зажим	2
30	J271025	Болт с шайбой	4
30A	J901025	Болт	1
30B	J222010	Шайба	1
32	8074010	Кронштейн	2
33	J271030	Болт с шайбой	6
33A	J901030	Болт	1
33B	J222010	Шайба	1
34	4394112	Адаптер	2
35	4377880	Топливный фильтр	4
37	4409047	Блок	2
38	94-1305	Адаптер	2
39	4485499	Шланг	4
40	4390681	Угловой штуцер	4
40A	4506424	Уплотнительное кольцо	1
41	4390683	Тройник	2
42	4187308	Уплотнительное кольцо	2
43	94-1904	Адаптер	2
45	4485403	Шланг	1
46	4157919	Угловой штуцер	1
47	94-1609	Втулка	1
48	4193832	Шаровой клапан	1
49	9730161	Коллектор	1
50	4187322	Пробка	1
51	J271225	Болт с шайбой	2
51A	J901225	Болт	1
51B	J222012	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
