Опора механизма поворота — HITACHI EX1800-3

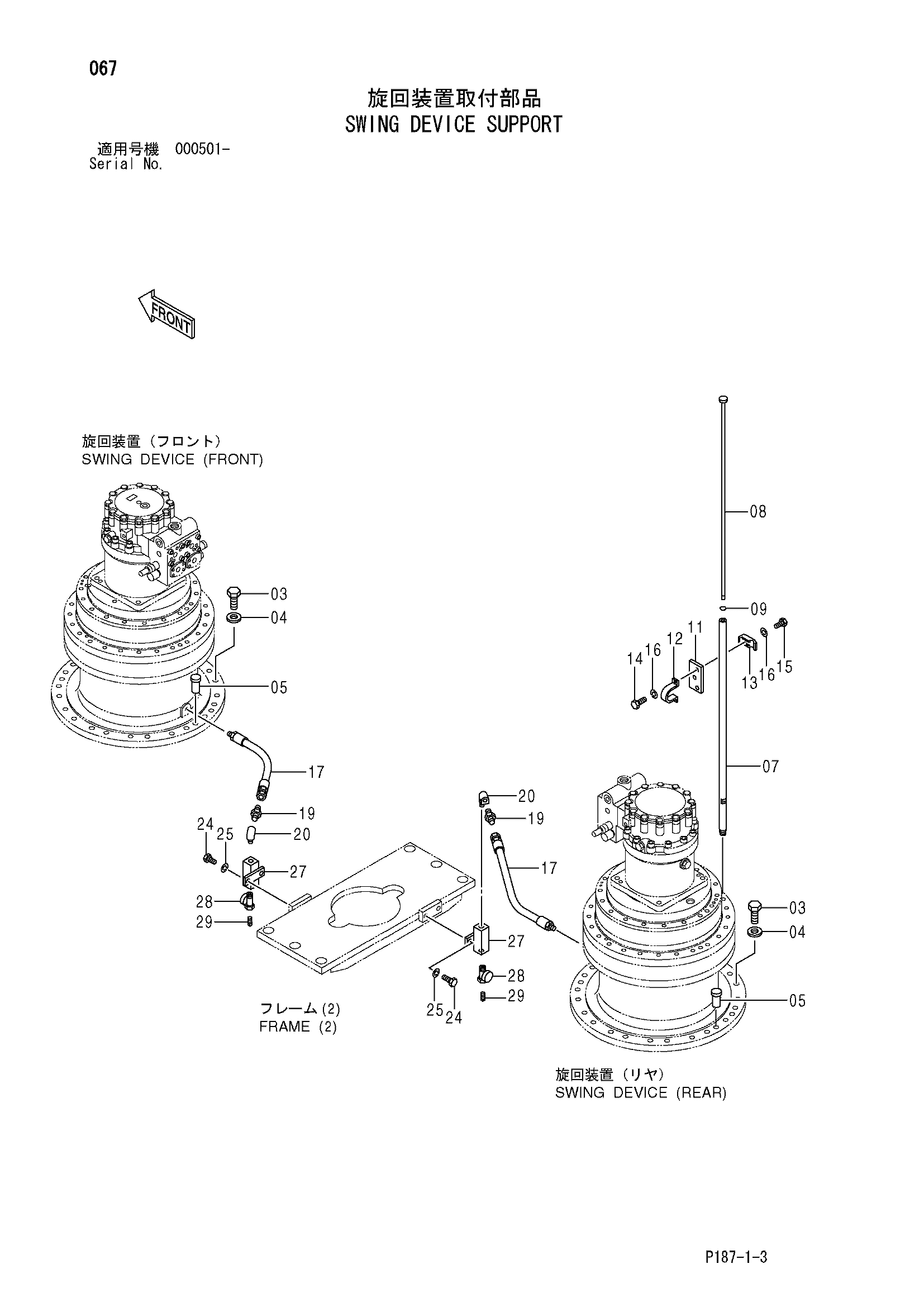

Заводская схема «Опора механизма поворота» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J833395 | Болт | 48 |
| 04 | 4083438 | Шайба | 48 |
| 05 | 4177239 | Установочный штифт | 4 |
| 07 | 9738845 | Трубка | 1 |
| 08 | 9725400 | Указатель уровня | 1 |
| 09 | 962567 | Уплотнительное кольцо | 1 |
| 11 | 4189598 | Седло винта | 1 |
| 12 | 4053865 | Хомут трубки | 1 |
| 13 | 4053594 | Хомут трубки | 1 |
| 14 | J901016 | Болт | 2 |
| 15 | J901040 | Болт | 1 |
| 16 | A590910 | Пружинная шайба | 3 |
| 17 | 4081887 | Шланг | 2 |
| 19 | 94-1304 | Адаптер | 2 |
| 20 | 94-0633 | Угловой штуцер | 2 |
| 24 | J901020 | Болт | 4 |
| 25 | A590910 | Пружинная шайба | 4 |
| 27 | 9742868 | Блок | 2 |
| 28 | 4193832 | Шаровой клапан | 2 |
| 29 | 94-2014 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
