Гидроцилиндр ковш — HITACHI EX1800-3

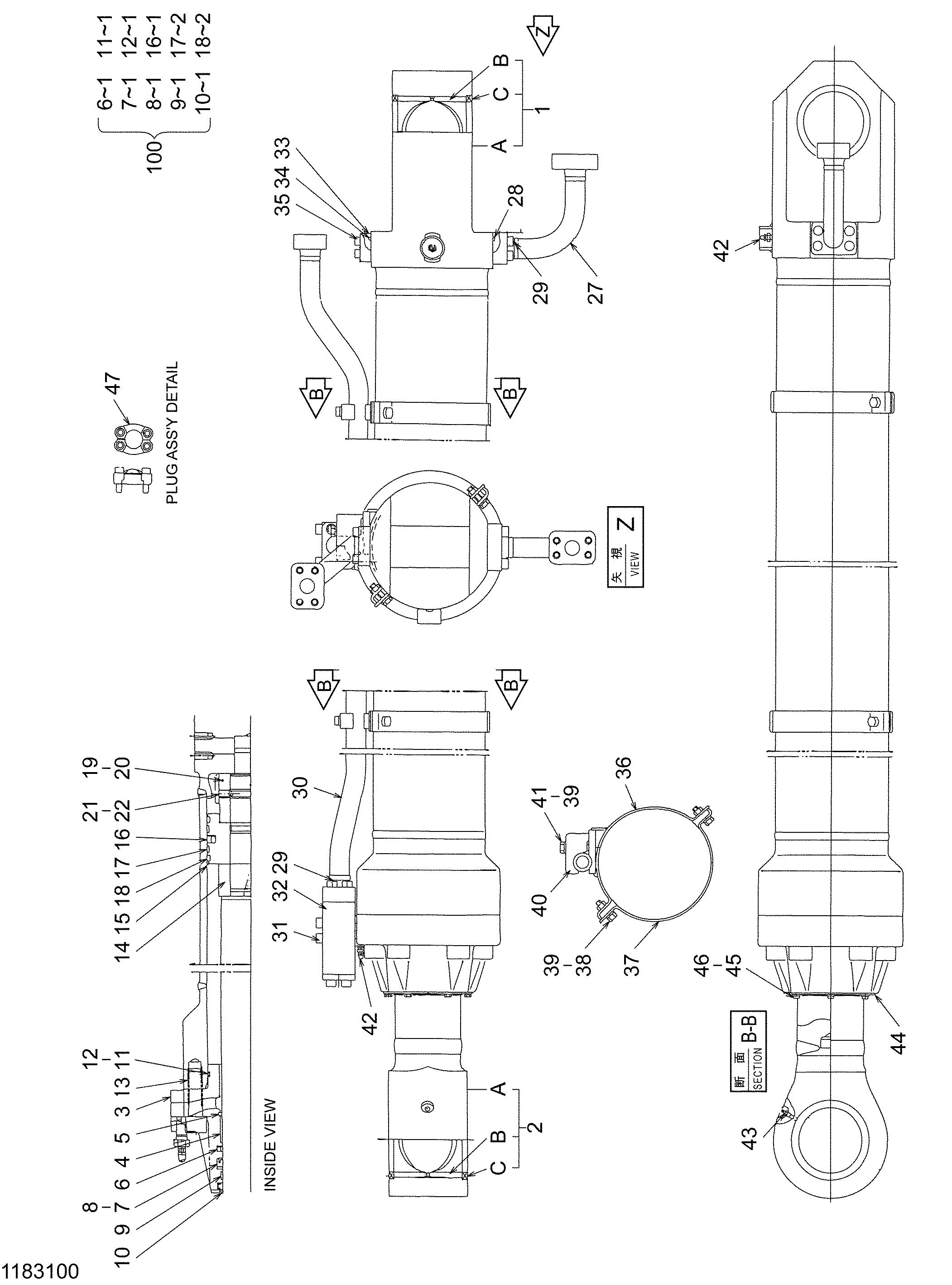

Заводская схема «Гидроцилиндр ковш» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4468792	Гидроцилиндр ковш	1
1	0941801	Труба гидроцилиндра в сборе	1
1A	1183101	Труба гидроцилиндра	1
1B	0400402	Втулка пальца	1
1C	0400403	Грязесъёмное кольцо	2
2	0941802	Шток поршня. в сборе	1
2A	4477538	Шток поршня	1
2B	0400405	Втулка пальца	1
2C	0400406	Грязесъёмное кольцо	2
3	4477556	Головка гидроцилиндра	1
4	4392642	Втулка	1
5	0161002	Стопорное кольцо	1
6	0964204	Опорное кольцо	1
7	0964206	U-образная манжета	1
8	0257527	Опорное кольцо	1
9	0496005	Кольцо	1
10	0964207	Грязесъёмное кольцо	1
11	4007528	Уплотнительное кольцо	1
12	0257604	Опорное кольцо	1
13	0257605	Болт с внутренним шестигранником	8
14	0941803	Амортизирующий подшипник	1
15	0809404	Поршень	1
16	0242310	Уплотнительное кольцо	1
17	0809405	Кольцо	2
18	0242312	Кольцо	2
19	0706908	Гайка	1
20	0706907	Регулировочная шайба	1
21	0400215	Установочный винт	1
22	0400216	Стальной шарик	1
27	0941804	Трубка	1
28	4069900	Уплотнительное кольцо	2
29	0400411	Болт с внутренним шестигранником	8
30	1183102	Трубка	1
31	M341600	Болт с внутренним шестигранником	4
32	1120706	Клапан замедленного возврата	1
33	0288109	Пробка	1
34	955612	Уплотнительное кольцо	1
35	0400414	Болт с внутренним шестигранником	4
36	0496015	Лента	2
37	0496016	Лента	2
38	0379919	Болт	4
39	A590914	Пружинная шайба	6
40	0978313	Хомут трубки	2
41	0379918	Болт	2
42	0643016	Воздушный клапан	2
43	J75481	Пресс-маслёнка	1
44	0859204	Пластина	3
45	0360703	Болт	6
46	0360704	Пружинная шайба	6
47	1178104	Пробка в сборе	2
100	4723042	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
