Обратные трубопроводы (4) — HITACHI EX1800-3

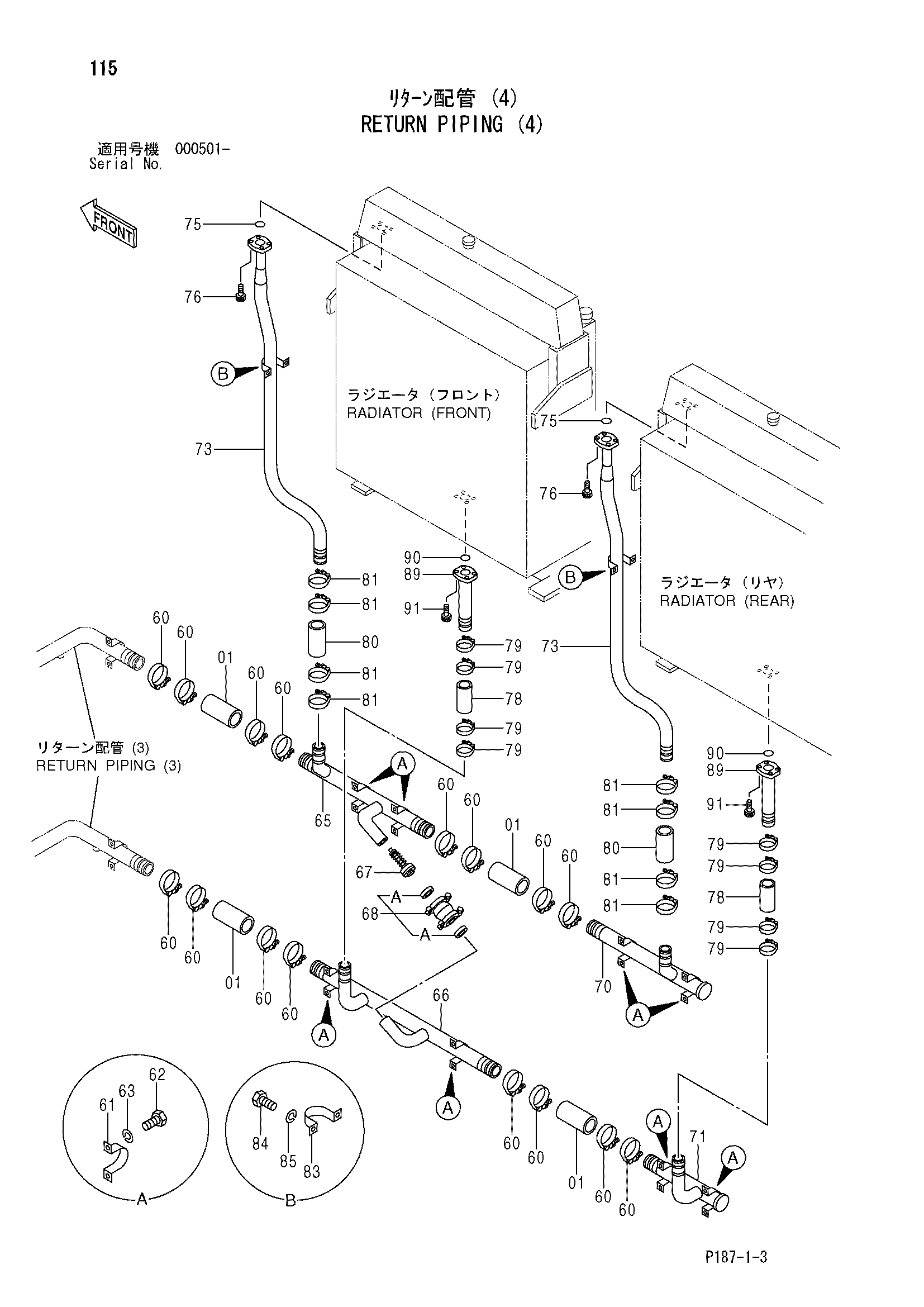

Заводская схема «Обратные трубопроводы (4)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4099119 | Резиновый шланг | 4 |
| 60 | 4263765 | Хомут шланга | 16 |
| 61 | 4000909 | Хомут трубки | 8 |
| 62 | J901020 | Болт | 16 |
| 63 | A590910 | Пружинная шайба | 16 |
| 65 | 8069241 | Трубка | 1 |
| 66 | 7033250 | Трубка | 1 |
| 67 | 4185984 | Клапан | 1 |
| 68 | 4067833 | Муфта | 1 |
| 68A | 4196261 | Уплотнение | 2 |
| 70 | 8069242 | Трубка | 1 |
| 71 | 8069243 | Трубка | 1 |
| 73 | 8069239 | Трубка | 2 |
| 75 | 4153536 | Уплотнительное кольцо | 4 |
| 76 | M341240 | Болт с внутренним шестигранником | 16 |
| 78 | 4081954 | Резиновый шланг | 2 |
| 79 | 4282477 | Хомут шланга | 8 |
| 80 | 4094001 | Резиновый шланг | 2 |
| 81 | 4263764 | Хомут шланга | 8 |
| 83 | 4053865 | Хомут трубки | 2 |
| 84 | J901016 | Болт | 4 |
| 85 | A590910 | Пружинная шайба | 4 |
| 89 | 9746167 | Трубка | 2 |
| 90 | 4153536 | Уплотнительное кольцо | 2 |
| 91 | M341240 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
