Топливный насос — HITACHI EX1800-3

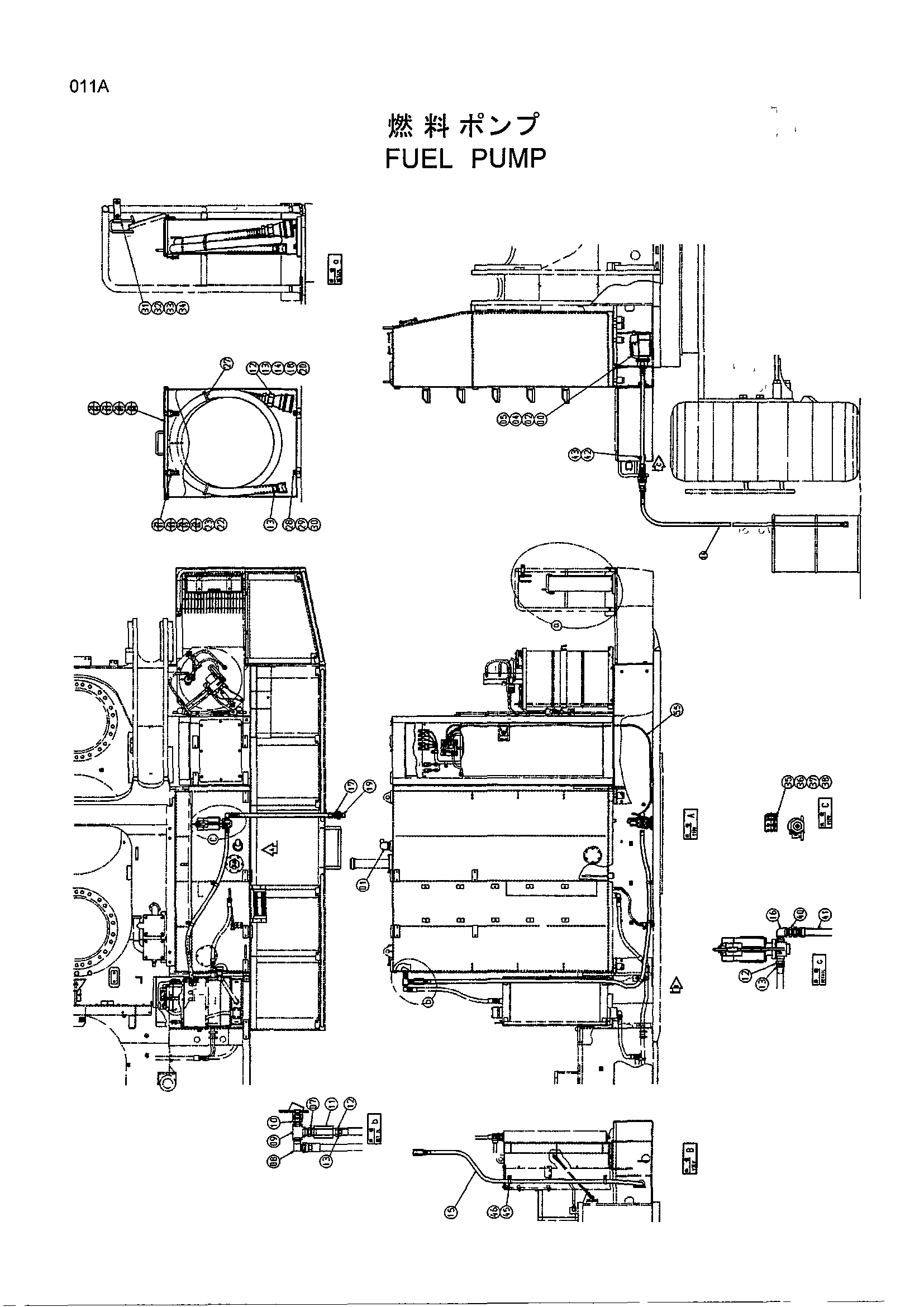

Заводская схема «Топливный насос» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4233095	Насос	1
01	4178744	Клапан	1
02	J900820	Болт	4
04	A590908	Пружинная шайба	4
05	A590108	Плоская шайба	4
07	94-1705	Адаптер	1
08	94-1405	Угловой штуцер	1
09	94-0664	Тройник	1
10	4184837	Адаптер	1
10A	4506429	Уплотнительное кольцо	1
11	4163096	Обратный клапан	1
12	4306050	Соединение шланг	3
13	4505243	Хомут шланга	4
14	4469496	Топливный шланг	1
15	4486757	Топливный шланг	1
16	94-0634	Угловой штуцер	1
17	94-1912	Адаптер	1
18	94-1612	Переходник	1
19	4306048	Быстросъёмное устройство	1
20	4306049	Быстросъёмное устройство	1
22	4235727	Сетчатый фильтр	1
23	4507650	Сетчатый фильтр	1
25-0	6020185	Короб	1
25-0	4385960	Защёлка	2
25-0	A590903	Пружинная шайба	8
25-0	M500303	Гайка	4
25-0	M430306	Винт	4
25-0	A590103	Плоская шайба	4
25-0	M430308	Винт	4
27	4121859	Ленточный зажим	2
28	J901225	Болт	4
29	A590912	Пружинная шайба	4
30	A590112	Плоская шайба	4
31	8077833	Хомут	1
32	4380077	Хомут	1
33	J901045	Болт	2
34	A590910	Пружинная шайба	2
35	4330829	Выключатель	1
36	J900616	Болт	2
37	A590106	Плоская шайба	2
38	A590906	Пружинная шайба	2
40	94-1305	Адаптер	1
41	9760130	Трубка	1
42	4053598	Хомут трубки	2
43	J011265	Болт с шайбой	2
45	4190264	Зажим	5
46	J011020	Болт с шайбой	5
55	4487460	Жгут проводов	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
