Пилотные гидролинии (пол) -3 — HITACHI EX1800-3

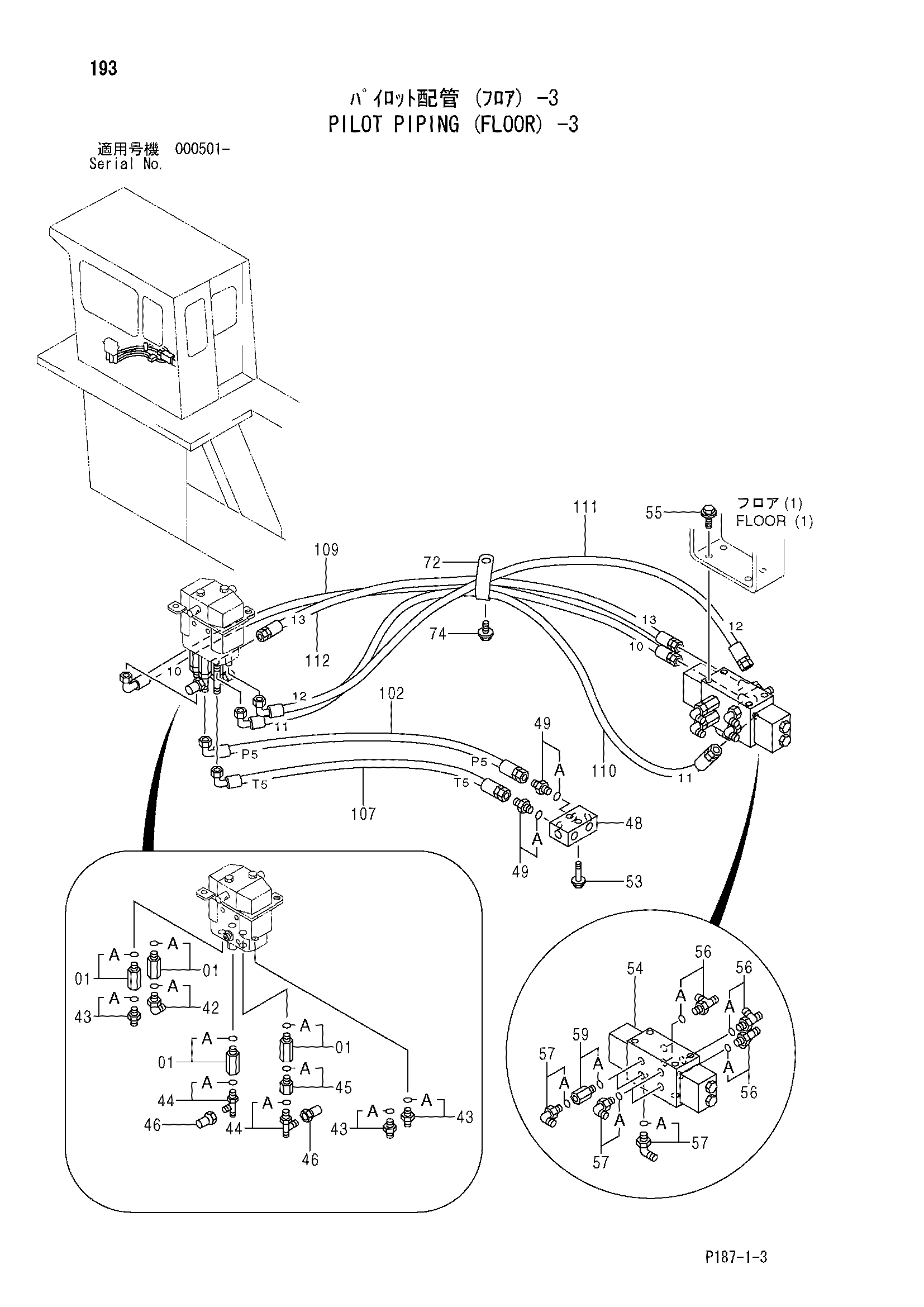

Заводская схема «Пилотные гидролинии (пол) -3» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202565 | Адаптер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4156434 | Угловой штуцер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4200467 | Адаптер | 3 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4207300 | Тройник | 2 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4202564 | Адаптер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4223518 | Пробка унион | 2 |
| 48 | 4366349 | Коллектор | 1 |
| 49 | 4200466 | Адаптер | 2 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | J010845 | Болт с шайбой | 2 |
| 53 | J260845 замена: J900845 | Болт с шайбой | 2 |
| 54 | 4187564 | Клапан | 1 |
| 55 | J011020 | Болт с шайбой | 4 |
| 55 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 56 | 4239712 | Тройник | 4 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4156434 | Угловой штуцер | 5 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 4202564 | Адаптер | 2 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 72 | 4190265 | Зажим | 1 |
| 74 | J011020 | Болт с шайбой | 1 |
| 74 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 102 | 4368514 | Шланг (P5) | 1 |
| 107 | 4368497 | Шланг (T5) | 1 |
| 109 | 4368501 | Шланг (10) | 1 |
| 110 | 4368502 | Шланг (11) | 1 |
| 111 | 4368500 | Шланг (12) | 1 |
| 112 | 4368446 | Шланг (13) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
