Автоматическая смазка система (линкаге) — HITACHI EX1800-3

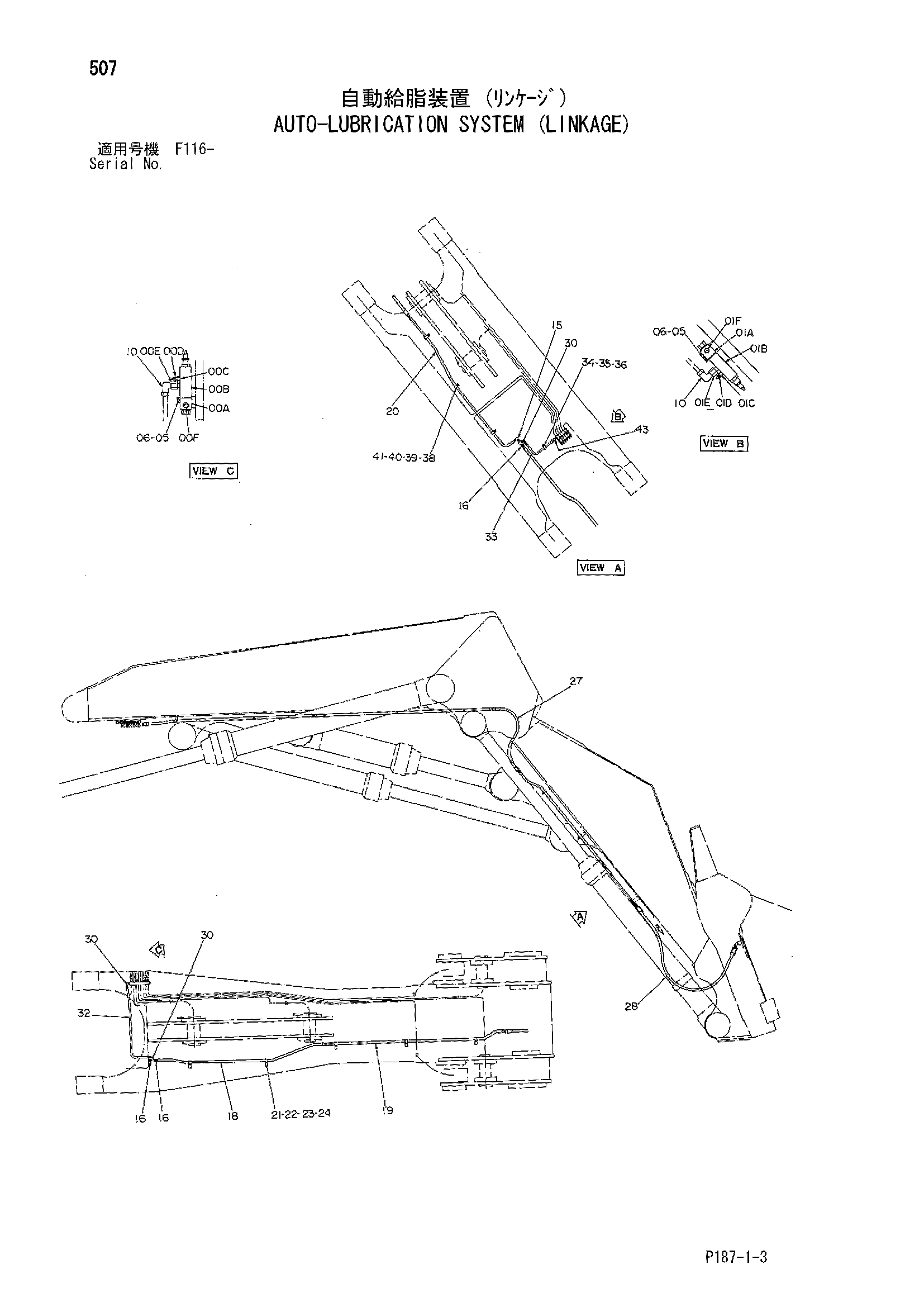

Заводская схема «Автоматическая смазка система (линкаге)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-F | 4253239 | Клапан в сборе | 1 |
| 00A | 4219015 | Коллектор | 1 |
| 00B | 4182051 | Клапан | 8 |
| 00C | 4191349 | Адаптер | 8 |
| 00D | J75481 | Штуцер | 8 |
| 00E | 4253567 | Адаптер | 8 |
| 00F | 94-2102 | Пробка | 1 |
| 01A-F | 4253240 | Клапан в сборе | 1 |
| 01A | 4182049 | Коллектор | 1 |
| 01B | 4182051 | Клапан | 6 |
| 01C | 4191349 | Адаптер | 6 |
| 01D | J75481 | Штуцер | 6 |
| 01E | 4253567 | Адаптер | 6 |
| 01F | 94-2012 | Пробка | 1 |
| 05 | J900845 | Болт | 7 |
| 06 | A590908 | Пружинная шайба | 7 |
| 10 | 4130175 | Штуцер трубки | 14 |
| 15 | 94-1404 | Угловой штуцер | 1 |
| 16 | 94-1304 | Адаптер | 3 |
| 18 | 9728822 | Трубка | 1 |
| 19 | 9724243 | Трубка | 1 |
| 20 | 9727267 | Трубка | 1 |
| 21 | 4053595 | Хомут трубки | 5 |
| 23 | J901055 | Болт | 5 |
| 24 | A590910 | Пружинная шайба | 5 |
| 27 | 4098518 | Шланг | 1 |
| 28 | 4192045 | Шланг | 1 |
| 30 | 94-1402 | Угловой штуцер | 3 |
| 32 | 9727375 | Трубка | 1 |
| 33 | 4190290 | Шланг | 1 |
| 34 | 4190263 | Зажим | 1 |
| 35 | J901016 | Болт | 1 |
| 36 | A590910 | Пружинная шайба | 1 |
| 38 | 4053595 | Хомут трубки | 3 |
| 40 | J901255 | Болт | 3 |
| 41 | A590912 | Пружинная шайба | 3 |
| 43 | 94-1302 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
