Управление короб — HITACHI EX1800-3

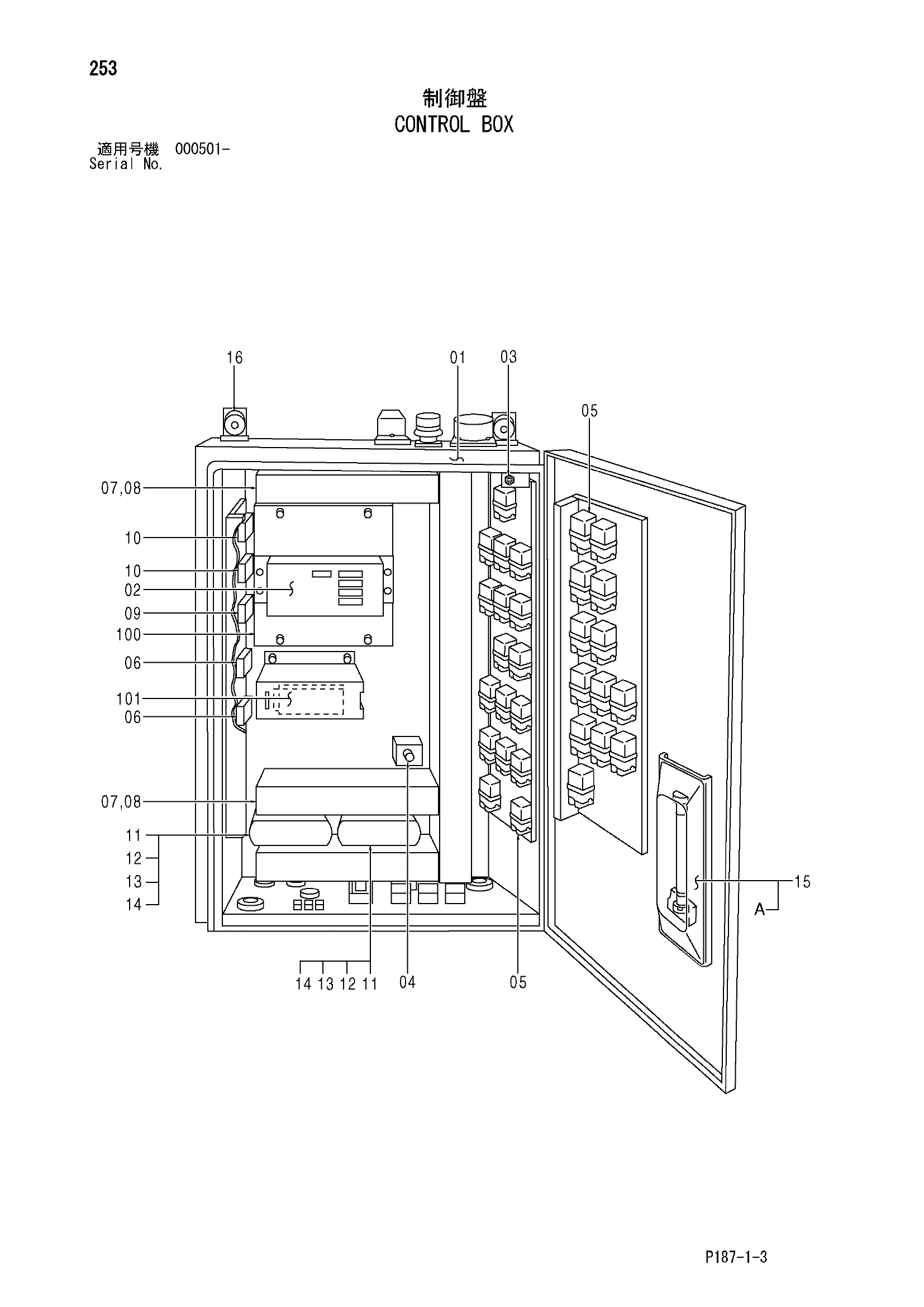

Заводская схема «Управление короб» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4371201 | Короб управление | 1 |
| 02 | 4361197 | Блок управление | 1 |
| 03 | 4372367 | Выключатель концевой | 1 |
| 04 | 4354242 | Выключатель | 1 |
| 05 | 4251588 | Реле | 30 |
| 05 | 4414207 | Реле | 30 |
| 06 | 4251587 | Реле | 2 |
| 07 | 4288109 | Диод | 7 |
| 08 | 4385926 | Диоде (5P) | 7 |
| 09 | 4372366 | Резистор | 1 |
| 10 | 4372365 | Резистор | 2 |
| 11 | 4195593 | Предохранитель (5A) | 21 |
| 12 | 4195594 | Предохранитель (10A) | 10 |
| 13 | 4195595 | Предохранитель (15A) | 5 |
| 14 | 4195597 | Предохранитель (30A) | 4 |
| 15 | 4186359 | Плафон кабины | 1 |
| 15A | 4222358 | Фонарь | 1 |
| 16 | 4394873 | Резиновая подушка | 6 |
| 100 | 9162213 | Блок управление | 2 |
| 100 | 9180507 | Блок управление | 2 |
| 101 | 4375075 | Амплифиер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
