Радиатор — HITACHI EX1800-3

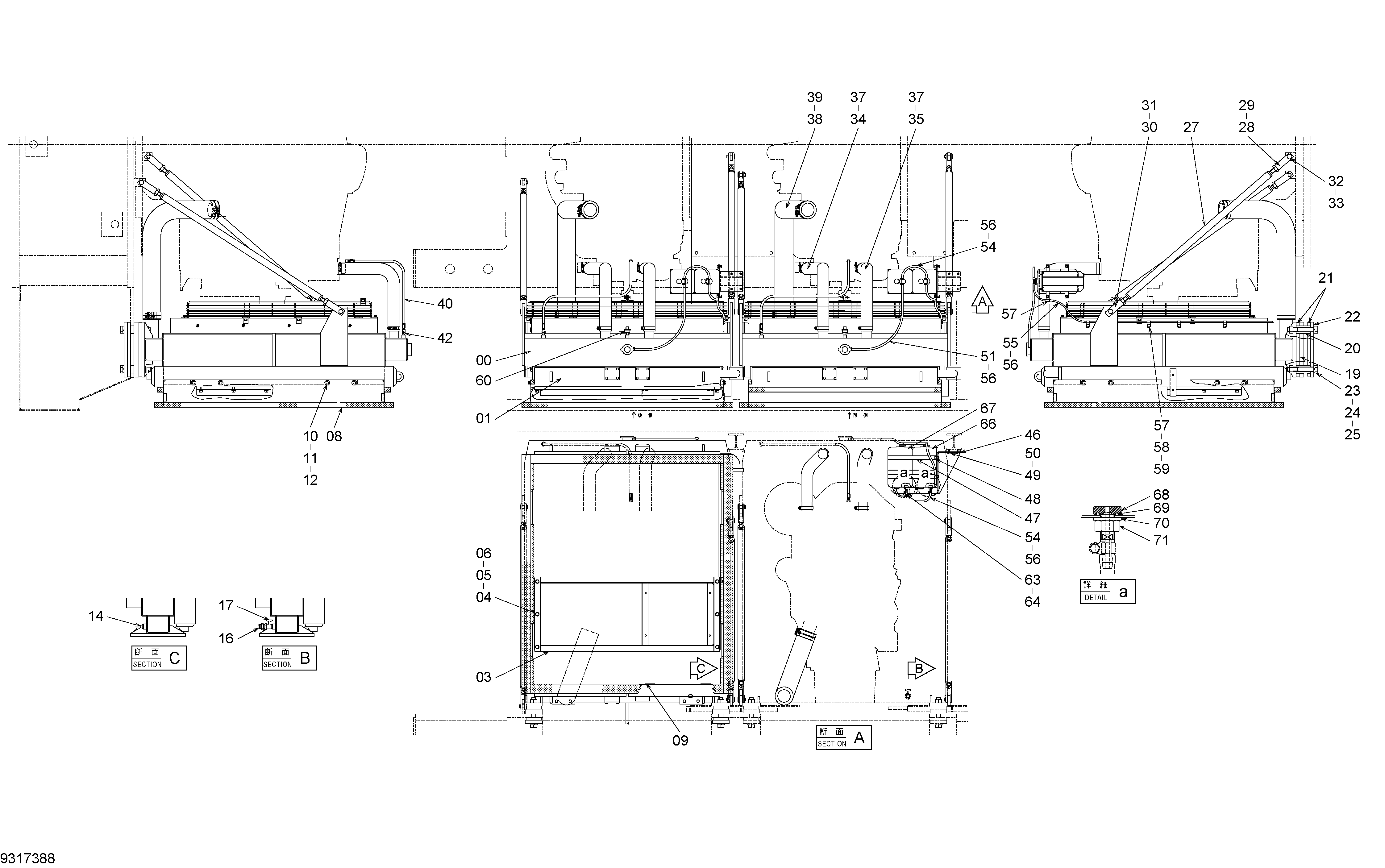

Заводская схема «Радиатор» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4717251	Радиатор	2
01	4616771	Масляный радиатор	2
03	7056290	Кронштейн	2
04	4350631	Болт	12
05	4298759	Пружинная шайба	12
06	4291332	Плоская шайба	12
08	6025461	Крышка	2
09	94-2812	Резиновая втулка	4
10	J901016	Болт	16
11	A590910	Пружинная шайба	16
12	J217083	Шайба	16
14	94-2025	Пробка	1
16	4221278	Адаптер	1
17	4193832	Шаровой клапан	1
19	4364796	Проставка	4
20	4364794	Проставка	8
21	4085829	Пластина резиновый	8
22	4085831	Фиксатор	4
23	J912713	Болт	8
24	A590927	Пружинная шайба	8
25	M660027	U-образная гайка	8
27	8035179	Стойка	4
28	3035095	Концевой вилка	4
29	J951024	Гайка	4
30	3035096	Концевой вилка	4
31	J956024	Гайка L	4
32	4085833	Палец	8
33	A765036	Шплинт	8
34	3079485	Резиновый шланг	2
35	3079486	Резиновый шланг	2
37	4263764	Хомут шланга	8
38	3079484	Резиновый шланг	2
39	4282486	Хомут шланга	8
40	4389921	Шланг	2
42	4367023	Адаптер	2
46	8068272	Кронштейн	2
47	4380623	Хомут	4
48	J271020	Болт с шайбой	8
48A	J901020	Болт	1
48B	J222010	Шайба	1
49	J901020	Болт	8
50	A590910	Пружинная шайба	8
51	4184392	Водяной шланг	2
54	4380659	Водяной шланг	4
55	4184258	Виниловый шланг	2
56	4508575	Хомут шланга	10
57	4190261	Зажим	10
58	J901016	Болт	8
59	A590910	Пружинная шайба	8
60	4387819	Выключатель уровень	2
63	4257159	Кронштейн	2
64	J271016	Болт с шайбой	2
64A	J901016	Болт	1
64B	J222010	Шайба	1
66	4392068	Бак воды	2
67	4361805	Бак воды	2
68	3080498	Штуцер	4
69	962567	Уплотнительное кольцо	4
70	4291332	Плоская шайба	4
71	M521210	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
