Ковш 7.5 — HITACHI EX1800-3

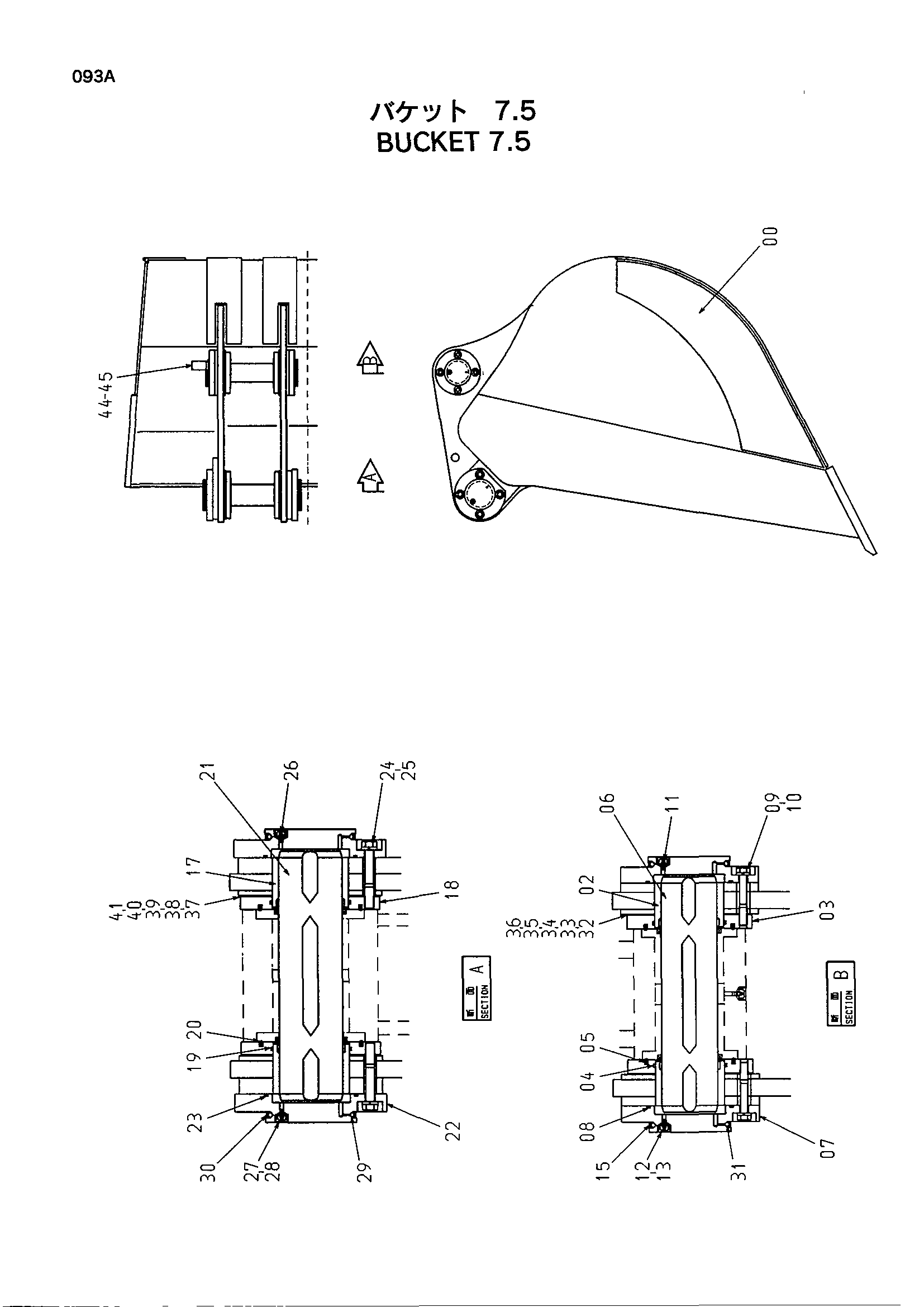

Заводская схема «Ковш 7.5» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9174356 | Ковш в сборе | 1 | |
| 00 | 5006142 | Ковш обратная лопата | 1 |
| 02 | 4381549 | Втулка | 4 |
| 03 | 3078458 | Проставка | 4 |
| 04 | A810160 | Уплотнительное кольцо | 4 |
| 05 | 4381775 | Пылезащитное уплотнение | 4 |
| 06 | 3078447 | Палец | 2 |
| 07 | 3078468 | Крышка | 4 |
| 08 | A810190 | Уплотнительное кольцо | 4 |
| 09 | J931805 | Болт | 16 |
| 10 | A590918 | Пружинная шайба | 16 |
| 11 | J75481 | Пресс-маслёнка | 4 |
| 12 | 4130686 | Втулка | 4 |
| 13 | 4105912 | Колпачок | 4 |
| 15 | 4381603 | Кольцо | 4 |
| 17 | 4381410 | Втулка | 4 |
| 18 | 3078457 | Проставка | 4 |
| 19 | A810180 | Уплотнительное кольцо | 4 |
| 20 | 4381774 | Пылезащитное уплотнение | 4 |
| 21 | 3078428 | Палец | 2 |
| 22 | 3078467 | Крышка | 4 |
| 23 | A810210 | Уплотнительное кольцо | 4 |
| 24 | J932209 | Болт | 16 |
| 25 | A590922 | Пружинная шайба | 16 |
| 26 | J75481 | Пресс-маслёнка | 4 |
| 27 | 4130686 | Втулка | 4 |
| 28 | 4105912 | Колпачок | 4 |
| 29 | 4100180 | Уплотнительное кольцо | 4 |
| 30 | 4381602 | Кольцо | 4 |
| 31 | 4089028 | Уплотнительное кольцо | 4 |
| 32 | 4381597 | Регулировочная шайба | 10 |
| 33 | 4381598 | Регулировочная шайба | 10 |
| 34 | 4381599 | Регулировочная шайба | 10 |
| 35 | 4381600 | Регулировочная шайба | 10 |
| 36 | 4381601 | Регулировочная шайба | 10 |
| 37 | 4381592 | Регулировочная шайба | 10 |
| 38 | 4381593 | Регулировочная шайба | 10 |
| 39 | 4381594 | Регулировочная шайба | 10 |
| 40 | 4381595 | Регулировочная шайба | 10 |
| 41 | 4381596 | Регулировочная шайба | 10 |
| 44 | 4371561 | Информационная табличка | 1 |
| 45 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
