Всасывающие трубопроводы — HITACHI EX1800-3

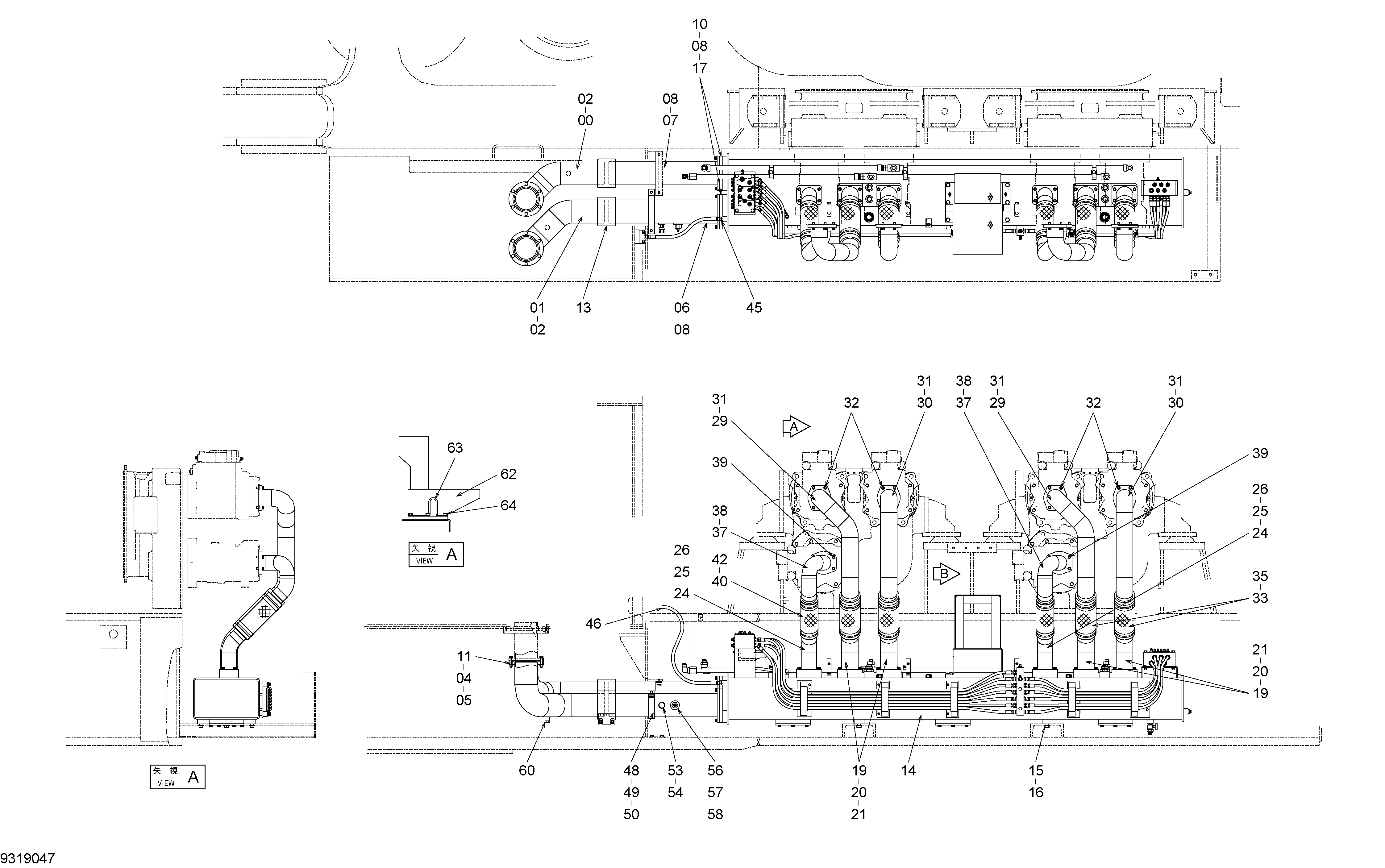

Заводская схема «Всасывающие трубопроводы» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8065109 | Трубка | 1 |
| 01 | 8061088 | Трубка | 1 |
| 02 | 4153556 | Уплотнительное кольцо | 2 |
| 04 | A590910 | Пружинная шайба | 12 |
| 05 | J950010 | Гайка | 12 |
| 06 | 8065755 | Трубка | 1 |
| 07 | 9746031 | Трубка | 1 |
| 08 | 4153556 | Уплотнительное кольцо | 4 |
| 10 | J271050 | Болт с шайбой | 12 |
| 10A | J901050 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J901060 | Болт | 12 |
| 13 | 4679480 | Муфта | 2 |
| 14 | 9319041 | Всасывание коллектор | 1 |
| 15 | J901635 | Болт | 6 |
| 16 | 4087197 | Шайба | 6 |
| 17 | 4679784 | Фланец | 2 |
| 19 | 9746100 | Трубка | 4 |
| 20 | 4153546 | Уплотнительное кольцо | 4 |
| 21 | M341240 | Болт с внутренним шестигранником | 16 |
| 24 | 9746039 | Трубка | 2 |
| 25 | 4153545 | Уплотнительное кольцо | 2 |
| 26 | M341240 | Болт с внутренним шестигранником | 8 |
| 29 | 8065140 | Трубка | 2 |
| 30 | 8065215 | Трубка | 2 |
| 31 | 4153546 | Уплотнительное кольцо | 4 |
| 32 | M341240 | Болт с внутренним шестигранником | 16 |
| 33 | 4396024 | Резиновый шланг | 4 |
| 35 | 4282488 | Хомут шланга | 16 |
| 37 | 8065139 | Трубка | 2 |
| 38 | 4153545 | Уплотнительное кольцо | 2 |
| 39 | M341240 | Болт с внутренним шестигранником | 8 |
| 40 | 4396023 | Резиновый шланг | 2 |
| 42 | 4263766 | Хомут шланга | 8 |
| 45 | 4200466 | Адаптер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4364240 | Шланг | 1 |
| 48 | 4288328 | Хомут трубки | 2 |
| 49 | 4281110 | Регулировочная шайба 2.3mm | 8 |
| 50 | J271235 | Болт с шайбой | 4 |
| 50A | J901235 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 53 | 4166465 | Выключатель термостатический | 1 |
| 54 | A890016 | Манжета | 1 |
| 56 | 4257129 | Блок | 1 |
| 57 | 4366097 | Адаптер | 1 |
| 58 | 4226986 | Уплотнительное кольцо | 1 |
| 60 | 4092534 | Пробка | 2 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 7031619 | Ступень | 1 |
| 63 | 4368677 | Резиновая втулка | 2 |
| 64 | J271225 | Болт с шайбой | 6 |
| 64A | J901225 | Болт | 1 |
| 64B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
