LUB трубопроводы — HITACHI EX1800-3

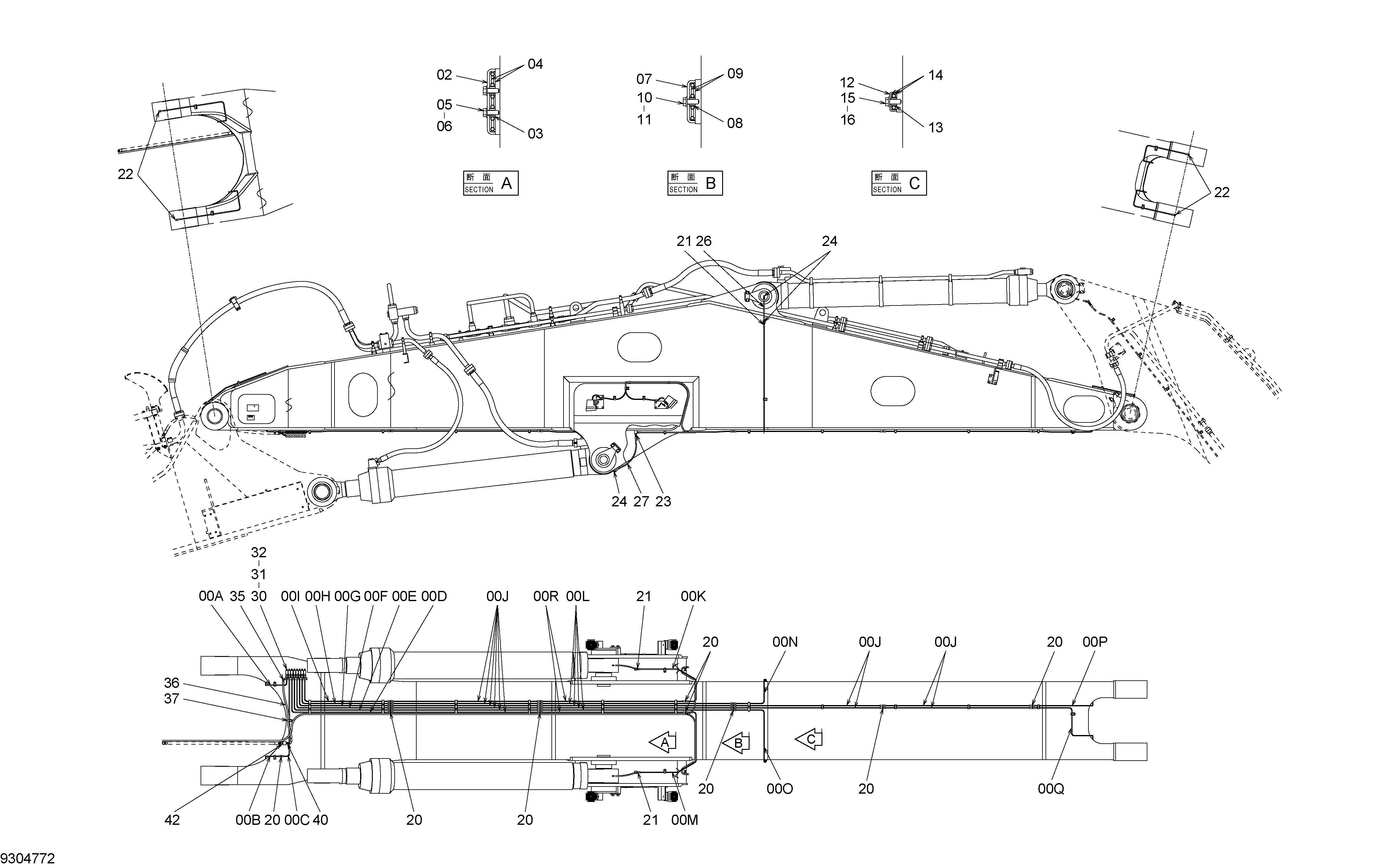

Заводская схема «LUB трубопроводы» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9304771	В сборе трубка	1
00A	4702583	Трубка	1
00B	4702584	Трубка	1
00C	4466822	Трубка	1
00D	4466755	Трубка	1
00E	4466751	Трубка	1
00F	4466750	Трубка	1
00G	4466749	Трубка	1
00H	4466752	Трубка	1
00I	4466746	Трубка	1
00J	4466761	Трубка	10
00K	4466974	Трубка	1
00L	4466763	Трубка	4
00M	4466979	Трубка	1
00N	4466885	Трубка	1
00O	4466929	Трубка	1
00P	4466938	Трубка	1
00Q	4471245	Трубка	1
00R	4466980	Трубка	2
02	4322593	Хомут	6
03	4322539	Проставка	12
04	4271445	Резиновая прокладка	12
05	4383724	Болт	12
06	J222012	Шайба	12
07	4322592	Хомут	1
08	4322539	Проставка	1
09	4261214	Резиновая прокладка	2
10	4383724	Болт	1
11	J222012	Шайба	1
12	4322591	Хомут	16
13	4322539	Проставка	16
14	4261215	Резиновая прокладка	32
15	4383724	Болт	16
16	J222012	Шайба	16
20	4323757	Адаптер	23
21	4323756	Адаптер	4
22	4323758	Угловой штуцер	4
23	4154651	Адаптер	2
24	4154656	Угловой штуцер	6
26	4245115	Шланг	2
27	4269795	Шланг	2
30	4465997	Клапан	1
31	4702905	Болт	4
32	J222008	Шайба	4
35	A852333	Угловой штуцер	1
35A	4509180	Уплотнительное кольцо	1
36	4702561	Шланг	1
37	4190273	Зажим	1
40	4215650	Адаптер	1
42	4221278	Адаптер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
