Пилотные гидролинии (платформа) -1 — HITACHI EX1800-3

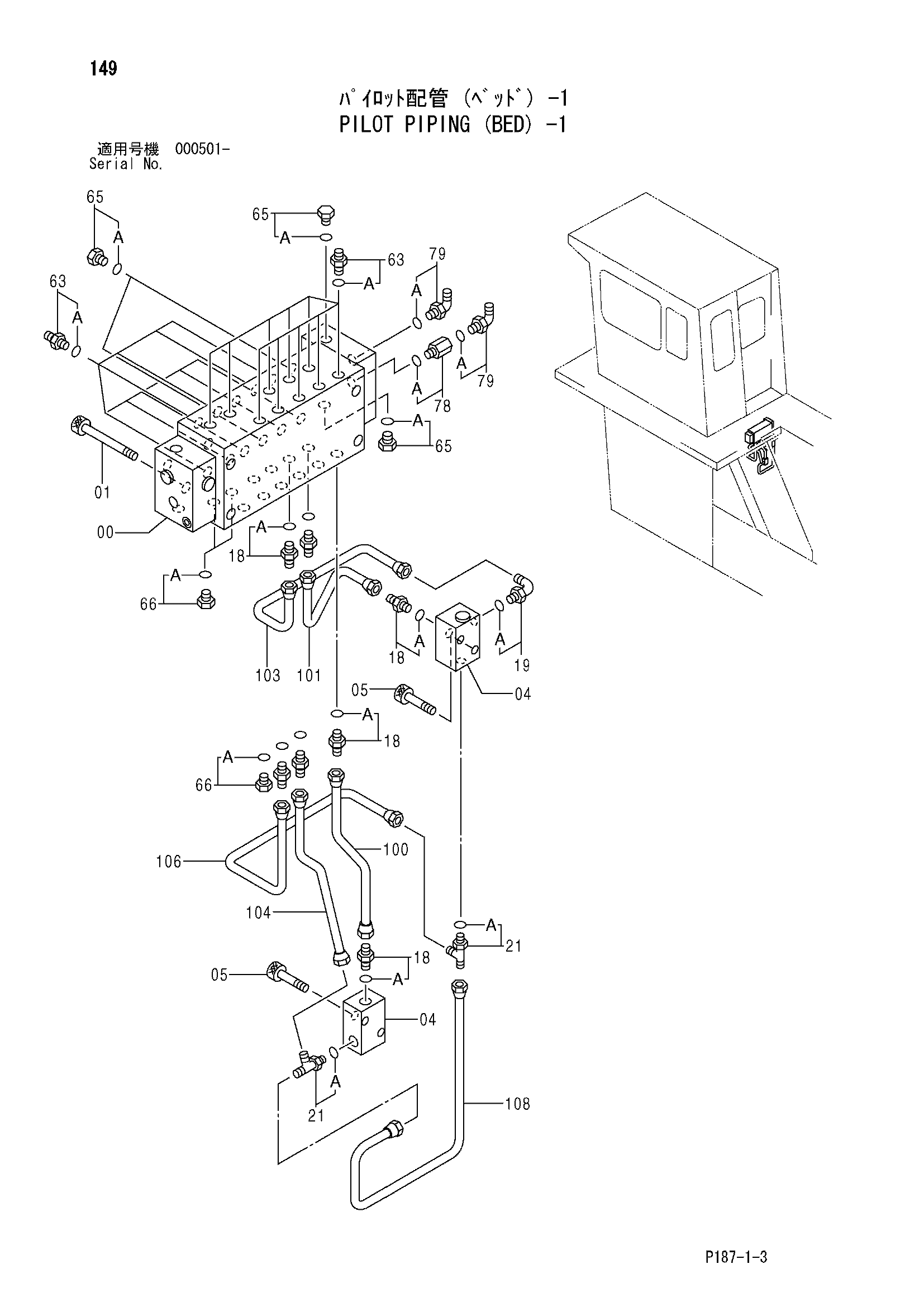

Заводская схема «Пилотные гидролинии (платформа) -1» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4365904 | Клапан | 1 |
| 01 | M341011 | Болт с внутренним шестигранником | 4 |
| 04 | 4195759 | Челночный клапан | 2 |
| 05 | M341060 | Болт с внутренним шестигранником | 4 |
| 18 | 4255304 | Штуцер трубки | 7 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4293950 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4344050 | Тройник | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4200466 | Адаптер | 19 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 4092534 | Пробка | 4 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4093624 | Пробка | 3 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 78 | 4214603 | Адаптер | 1 |
| 78A | 4509180 | Уплотнительное кольцо | 1 |
| 79 | 4154671 | Угловой штуцер | 2 |
| 79A | 4509180 | Уплотнительное кольцо | 1 |
| 100 | 4366307 | Трубка | 1 |
| 101 | 4366308 | Трубка | 1 |
| 103 | 4366310 | Трубка | 1 |
| 104 | 4366311 | Трубка | 1 |
| 106 | 4366313 | Трубка | 1 |
| 108 | 4366315 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
