Кабина платформа — HITACHI EX1800-3

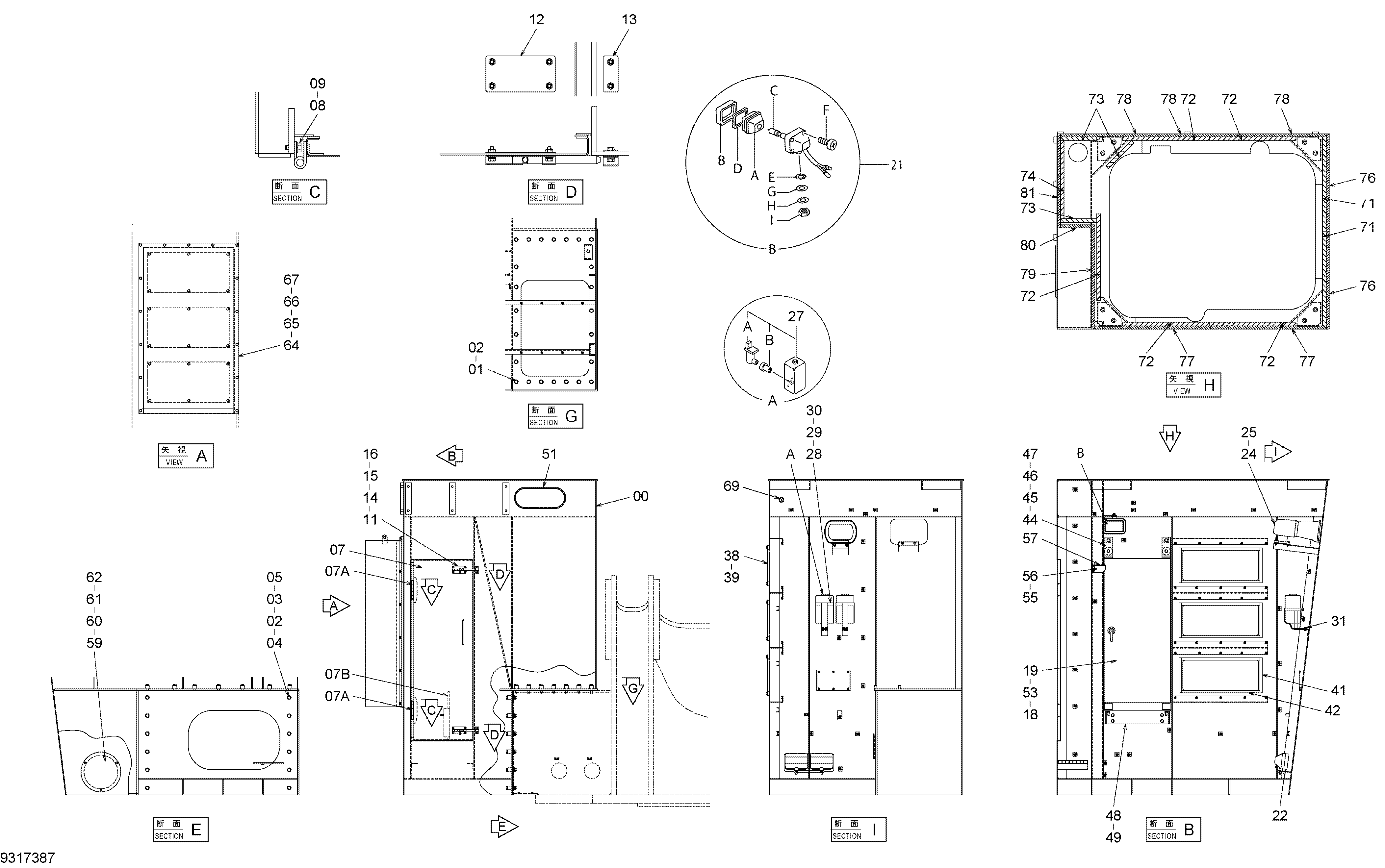

Заводская схема «Кабина платформа» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5013313 | Платформа | 1 |
| 01 | J931665 | Болт | 24 |
| 02 | 4423157 | Проставка | 36 |
| 03 | J222016 | Шайба | 12 |
| 04 | J931680 | Болт | 12 |
| 05 | J950016 | Гайка | 12 |
| 07 | 6028439 | Дверь | 1 |
| 07A | 4718772 | Петля | 2 |
| 07B | 8116720 | Ограничитель | 1 |
| 08 | 4351658 | Болт | 4 |
| 09 | 4225467 | Пружинная шайба | 4 |
| 11 | 4695359 | Ограничитель | 2 |
| 12 | 9770682 | Кронштейн | 2 |
| 13 | 9770683 | Кронштейн | 2 |
| 14 | 4695373 | Болт | 12 |
| 15 | 4225466 | Пружинная шайба | 12 |
| 16 | 4225472 | Плоская шайба | 12 |
| 18 | 4371485 | Блок управление | 1 |
| 19 | 4371201 | Управление короб | 1 |
| 21 | 4336570 | Головка фонарь | 1 |
| 21A | 4326801 | Ленс блок | 1 |
| 21B | 4326802 | Рама | 1 |
| 21C | 4285648 | Лампа | 1 |
| 21D | 4326803 | Прокладка | 1 |
| 21E | 4307026 | Шайба | 1 |
| 21F | 4307027 | Винт | 1 |
| 21G | A590114 | Плоская шайба | 1 |
| 21H | A590914 | Пружинная шайба | 1 |
| 21I | J952014 | Гайка | 1 |
| 22 | 4696127 | Фонарь воркинг | 2 |
| 24 | 4370711 | Звуковой сигнал | 1 |
| 25 | J260840 | Болт с шайбой | 4 |
| 25A | J900840 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 27 | 4325519 | Бак воды | 2 |
| 27A | 4326095 | Гидромотор | 1 |
| 27B | 4386343 | Манжета | 1 |
| 28 | 8022543 | Кронштейн | 2 |
| 29 | J900640 | Болт | 2 |
| 30 | M500605 | Гайка | 4 |
| 31 | J271020 | Болт с шайбой | 4 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 4200937 | Виниловый шланг | 1 |
| 34 | 4190276 | Зажим | 10 |
| 35 | 4273335 | Клапан | 1 |
| 36 | 4390819 | Жгут проводов | 1 |
| 38 | 4304793 | Пластина | 3 |
| 39 | J271020 | Болт с шайбой | 18 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4316808 | Резиновая прокладка | 6 |
| 42 | 4316809 | Резиновая прокладка | 6 |
| 44 | 9747854 | Кронштейн | 2 |
| 45 | J901435 | Болт | 2 |
| 46 | A590914 | Пружинная шайба | 2 |
| 47 | A590114 | Плоская шайба | 2 |
| 48 | 8068187 | Кронштейн | 1 |
| 49 | J271230 | Болт с шайбой | 4 |
| 49A | J901230 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 51 | 4190595 | Резиновая прокладка | 2 |
| 53 | 9180507 | Блок епвк | 2 |
| 55 | J271020 | Болт с шайбой | 2 |
| 55A | J901020 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | 4370673 | Кронштейн | 1 |
| 57 | J460316 | Винт с шайбой | 3 |
| 59 | 4718775 | Крышка | 1 |
| 60 | 4351658 | Болт | 3 |
| 61 | 4225467 | Пружинная шайба | 3 |
| 62 | 4241301 | Плоская шайба | 3 |
| 64 | 6028438 | Крышка | 1 |
| 65 | 4717648 | Болт | 15 |
| 66 | 4225468 | Пружинная шайба | 15 |
| 67 | 4398403 | Плоская шайба | 15 |
| 69 | 4088401 | Резиновая втулка | 1 |
| 71 | 4423571 | Резиновая прокладка | 2 |
| 72 | 4423572 | Резиновая прокладка | 5 |
| 73 | 4423573 | Резиновая прокладка | 3 |
| 74 | 4423574 | Резиновая прокладка | 1 |
| 76 | 4718802 | Резиновая прокладка | 2 |
| 77 | 4718804 | Резиновая прокладка | 2 |
| 78 | 4718800 | Резиновая прокладка | 3 |
| 79 | 4718803 | Резиновая прокладка | 1 |
| 80 | 4718799 | Резиновая прокладка | 1 |
| 81 | 4718801 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
