Глушитель — HITACHI EX1800-3

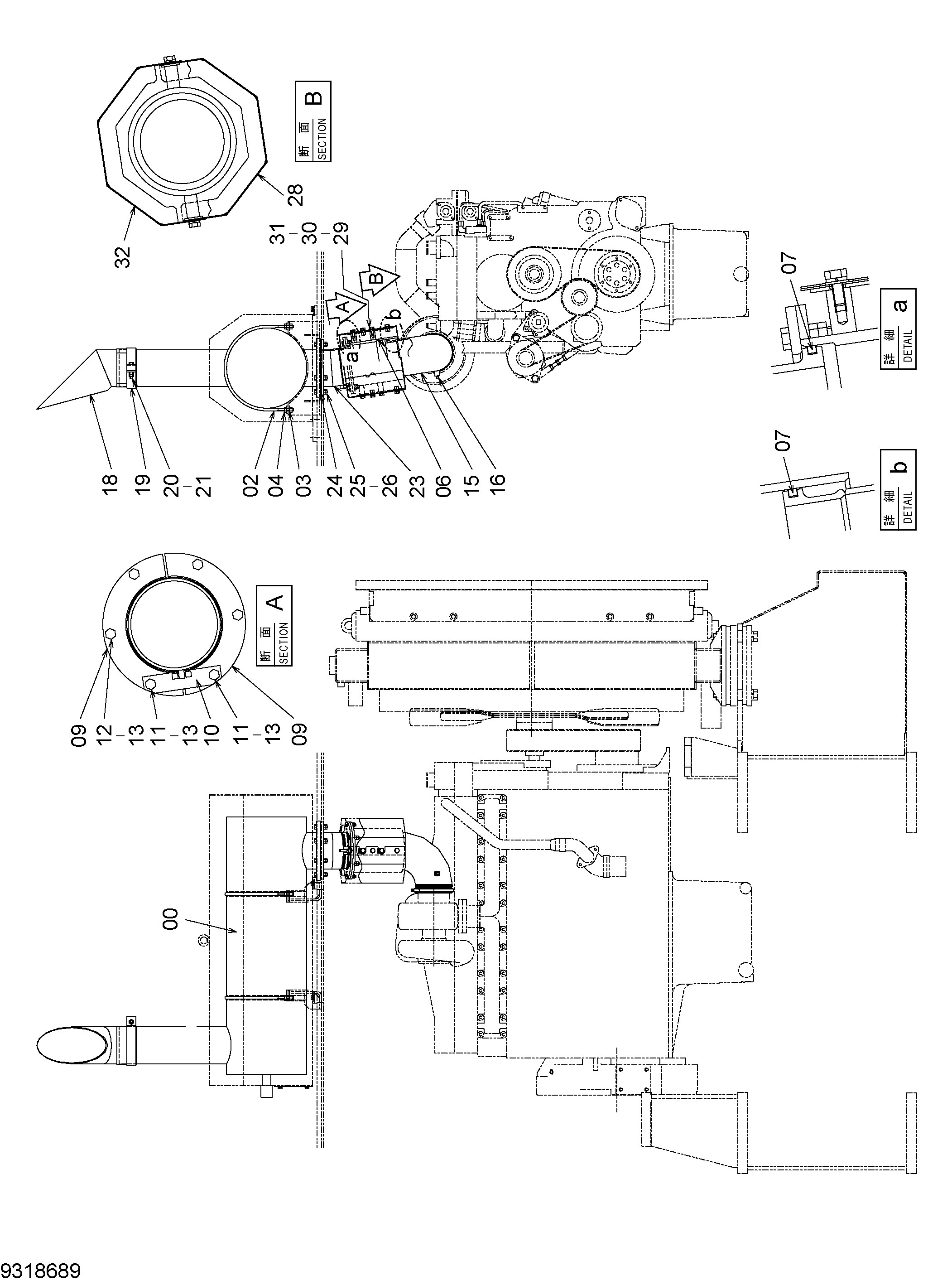

Заводская схема «Глушитель» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4625008 | Глушитель | 1 |
| 02 | 4346116 | U-образный болт | 2 |
| 03 | A590912 | Пружинная шайба | 4 |
| 04 | M520012 | Гайка | 8 |
| 06 | 8065630 | Трубка | 1 |
| 07 | 4307461 | Уплотнительное кольцо | 2 |
| 09 | 4366944 | Пластина | 2 |
| 10 | 9746287 | Кронштейн | 1 |
| 11 | J901045 | Болт | 2 |
| 12 | J901040 | Болт | 4 |
| 13 | M520010 | Гайка | 12 |
| 15 | 7031419 | Угловой штуцер | 1 |
| 16 | 94-2022 | Пробка | 1 |
| 18 | 8097853 | Выпускная труба | 1 |
| 19 | 3013865 | Лента | 1 |
| 20 | J901265 | Болт | 1 |
| 21 | M520012 | Гайка | 2 |
| 23 | 8065513 | Трубка | 1 |
| 24 | 4261546 | Прокладка | 1 |
| 25 | J901050 | Болт | 8 |
| 26 | J950010 | Гайка | 16 |
| 28 | 8068226 | Крышка | 1 |
| 29 | J901025 | Болт | 8 |
| 30 | A590910 | Пружинная шайба | 8 |
| 31 | A590110 | Плоская шайба | 8 |
| 32 | 8068225 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
