Трансмиссия (насос) — HITACHI EX1800-3

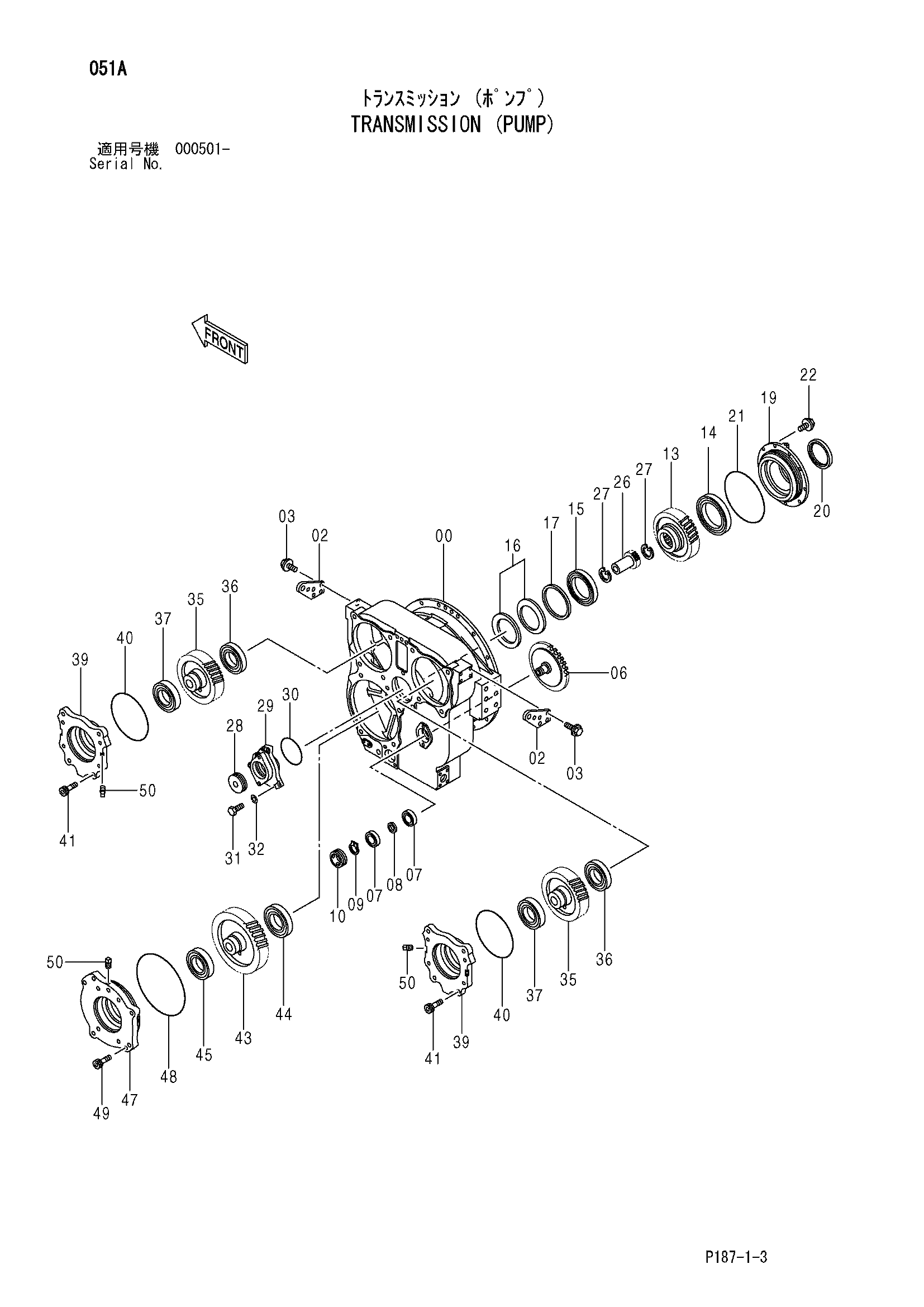

Заводская схема «Трансмиссия (насос)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9147952 замена: 9177392	Трансмиссия (насос)	2
	9177392	Трансмиссия (насос)	2
00	0002066	Корпус трансмиссия	1
02	4385724	Кронштейн	2
03	J011235	Болт с шайбой	8
03	J271235 замена: J901235	Болт с шайбой	8
06	3074641	Шестерня	1
07	4002151	Шариковый подшипник	2
08	4185391	Проставка	1
09	962002	Стопорное кольцо	1
10	4362281	Проставка	1
13	2038774	Шестерня	1
14	4297166	Роликовый подшипник	1
15	4297164	Роликовый подшипник	1
16	4297265	Тарельчатая пружина	1
17	4321187	Проставка	1
19	2038787	Картридж	1
20	4083852 замена: 4641671	Масляное уплотнение	1
20	4641671	Масляное уплотнение	1
21	4197729	Уплотнительное кольцо	1
22	J011240	Болт с шайбой	10
22	J271240 замена: J901240	Болт с шайбой	10
26	3074767	Муфта	1
27	4116290	Стопорное кольцо	2
28	4360606	Проставка	1
29	2038595	Крышка	1
30	4239775	Уплотнительное кольцо	1
31	J901440	Болт	3
32	A590914	Пружинная шайба	3
35	3074639	Шестерня	2
36	4095191	Шариковый подшипник	2
37	4236798	Подшипник. спх.рол.	2
39	2038589	Картридж	2
40	4239720	Уплотнительное кольцо	2
41	M342071	Болт с внутренним шестигранником	8
43	3074640	Шестерня	1
44	4095191	Шариковый подшипник	1
45	4236798	Подшипник. спх.рол.	1
47	2038762	Картридж	1
48	4197730	Уплотнительное кольцо	1
49	M342071	Болт с внутренним шестигранником	4
50	94-2022	Пробка	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
