Тхроттле датчик — HITACHI EX1800-3

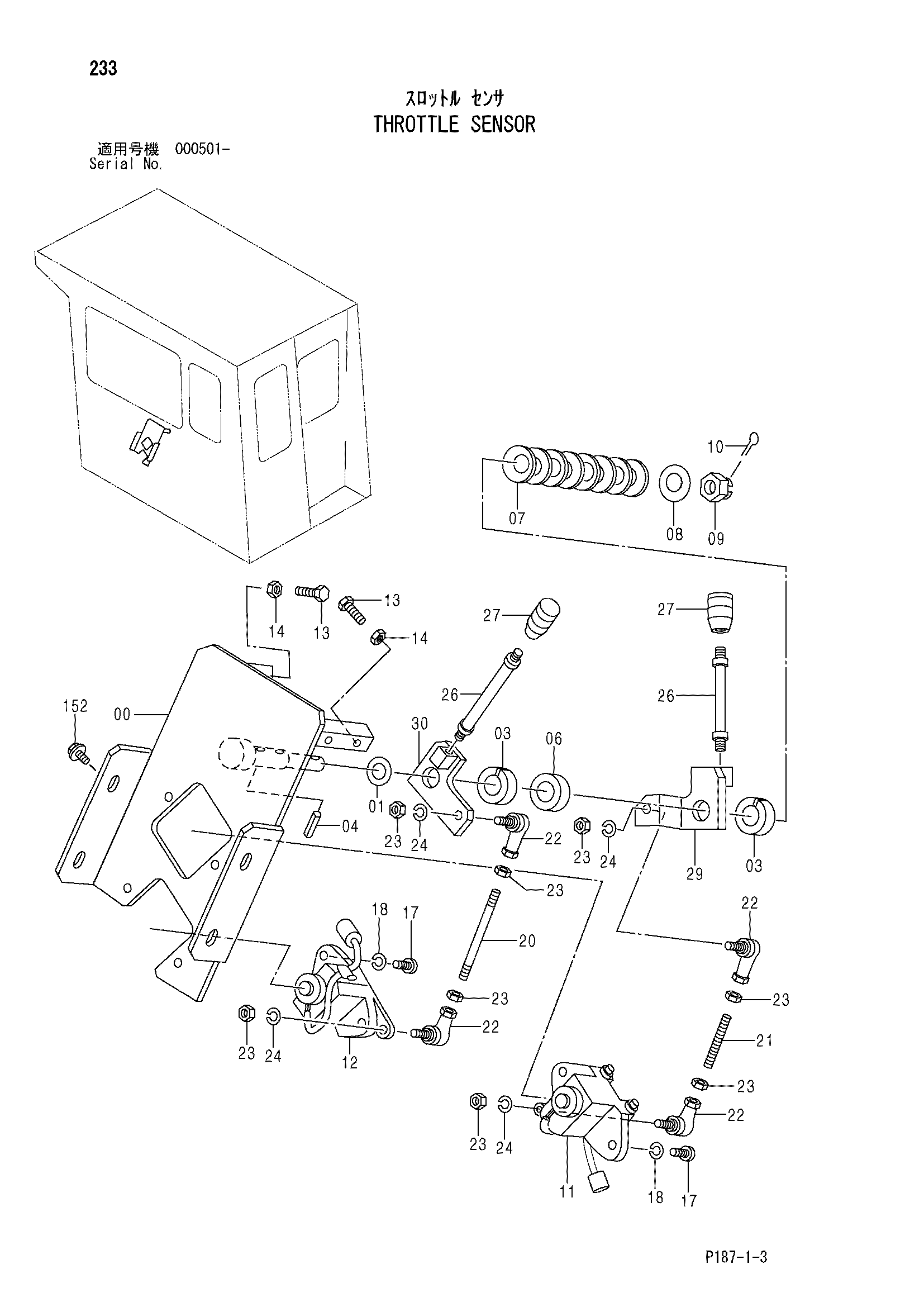

Заводская схема «Тхроттле датчик» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7031541 | Кронштейн | 1 |
| 01 | A590114 | Плоская шайба | 1 |
| 03 | 4186346 | Проставка | 2 |
| 04 | 4070330 | Пружинный штифт | 2 |
| 06 | 4367693 | Проставка | 1 |
| 07 | 4186797 | Пружина диск | 8 |
| 08 | A590112 | Плоская шайба | 1 |
| 09 | M631215 | Корончатая гайка | 1 |
| 10 | A763025 | Шплинт | 1 |
| 11 | 4270989 | Датчик | 1 |
| 12 | 4270990 | Датчик | 1 |
| 13 | 4184860 | Болт | 4 |
| 14 | M500605 | Гайка | 4 |
| 17 | M430616 | Винт | 4 |
| 18 | A590906 | Пружинная шайба | 4 |
| 20 | 4186339 | Шток | 1 |
| 21 | 4186340 | Винт | 1 |
| 22 | 4056016 | Шарнир | 4 |
| 23 | M500504 | Гайка | 8 |
| 24 | A590905 | Пружинная шайба | 4 |
| 26 | 4354876 | Рычаг | 2 |
| 27 | 4216879 | Рукоятка | 2 |
| 29 | 9746438 | Кронштейн | 1 |
| 30 | 9746437 | Кронштейн | 1 |
| 152 | J011020 | Болт с шайбой | 4 |
| 152 | J271020 замена: J901020 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
