Подогрев щиток — HITACHI EX1800-3

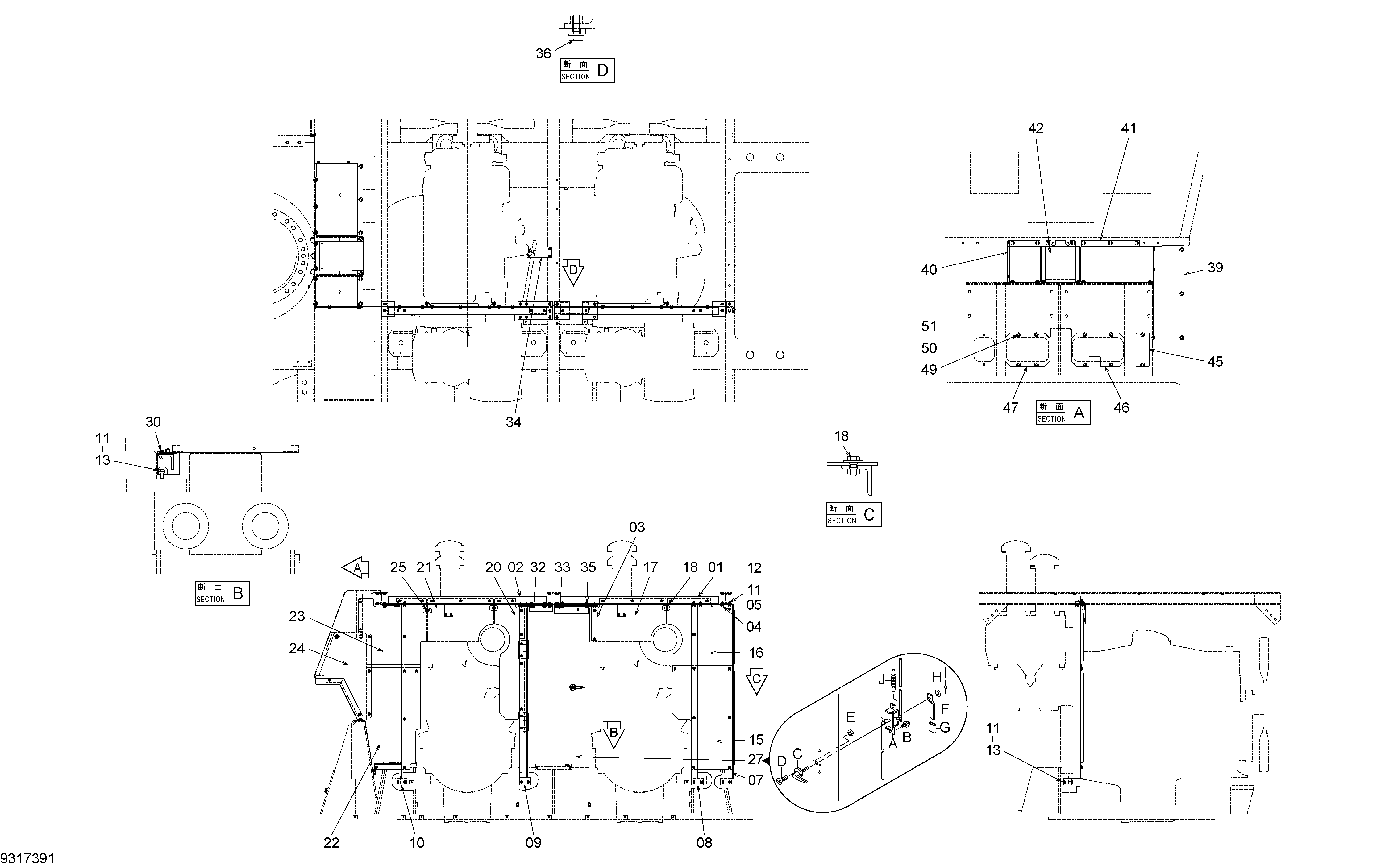

Заводская схема «Подогрев щиток» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7033186 | Опора | 1 |
| 02 | 7033188 | Опора | 1 |
| 03 | 9746286 | Опора | 1 |
| 04 | J222012 | Шайба | 11 |
| 05 | J271235 | Болт с шайбой | 11 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 8065706 | Опора | 1 |
| 08 | 8065709 | Опора | 1 |
| 09 | 8065732 | Опора | 1 |
| 10 | 8065714 | Опора | 1 |
| 11 | J222012 | Шайба | 18 |
| 12 | J271235 | Болт с шайбой | 10 |
| 12A | J901235 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271230 | Болт с шайбой | 8 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 8116724 | Крышка | 1 |
| 16 | 3119529 | Крышка | 1 |
| 17 | 8065659 | Крышка | 1 |
| 18 | J281025 | Болт с шайбой | 18 |
| 18A | J901025 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 20 | 3075407 | Крышка | 1 |
| 21 | 8065663 | Крышка | 1 |
| 22 | 8066940 | Крышка | 1 |
| 23 | 3076961 | Крышка | 1 |
| 24 | 8065669 | Крышка | 1 |
| 25 | J281025 | Болт с шайбой | 30 |
| 25A | J901025 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 27 | 4377012 | Дверь | 1 |
| 27A | 4394834 | Замок двери | 1 |
| 27B | J010616 | Болт с шайбой | 2 |
| 27C | 4394833 | Рукоятка наружный | 1 |
| 27D | M470516 | Винт | 2 |
| 27E | M500504 | Гайка | 2 |
| 27F | 4394832 | Рукоятка внутренний | 1 |
| 27G | 4364651 | Резиновая прокладка | 1 |
| 27H | 4355961 | Шайба | 1 |
| 27I | A763020 | Шплинт | 1 |
| 27J | 4355960 | Пружина растяжения | 1 |
| 30 | J260830 | Болт с шайбой | 4 |
| 30A | J900830 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 32 | 4367512 | Кронштейн | 1 |
| 33 | 8067403 | Кронштейн | 1 |
| 34 | 8067406 | Кронштейн | 1 |
| 35 | J281040 | Болт с шайбой | 4 |
| 35A | J901040 | Болт | 1 |
| 35B | 4486055 | Шайба | 1 |
| 36 | J271235 | Болт с шайбой | 2 |
| 36A | J901235 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 39 | 3119530 | Крышка | 1 |
| 40 | 8116722 | Крышка | 1 |
| 41 | 7056307 | Крышка | 1 |
| 42 | 8116723 | Ступень | 1 |
| 45 | 4717690 | Крышка | 1 |
| 46 | 4717689 | Крышка | 1 |
| 47 | 4717688 | Крышка | 1 |
| 49 | 4383956 | Болт | 29 |
| 50 | 4225468 | Пружинная шайба | 29 |
| 51 | 4294623 | Плоская шайба | 29 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
