Топливные трубопроводы (A хеавй-оил) — HITACHI EX1800-3

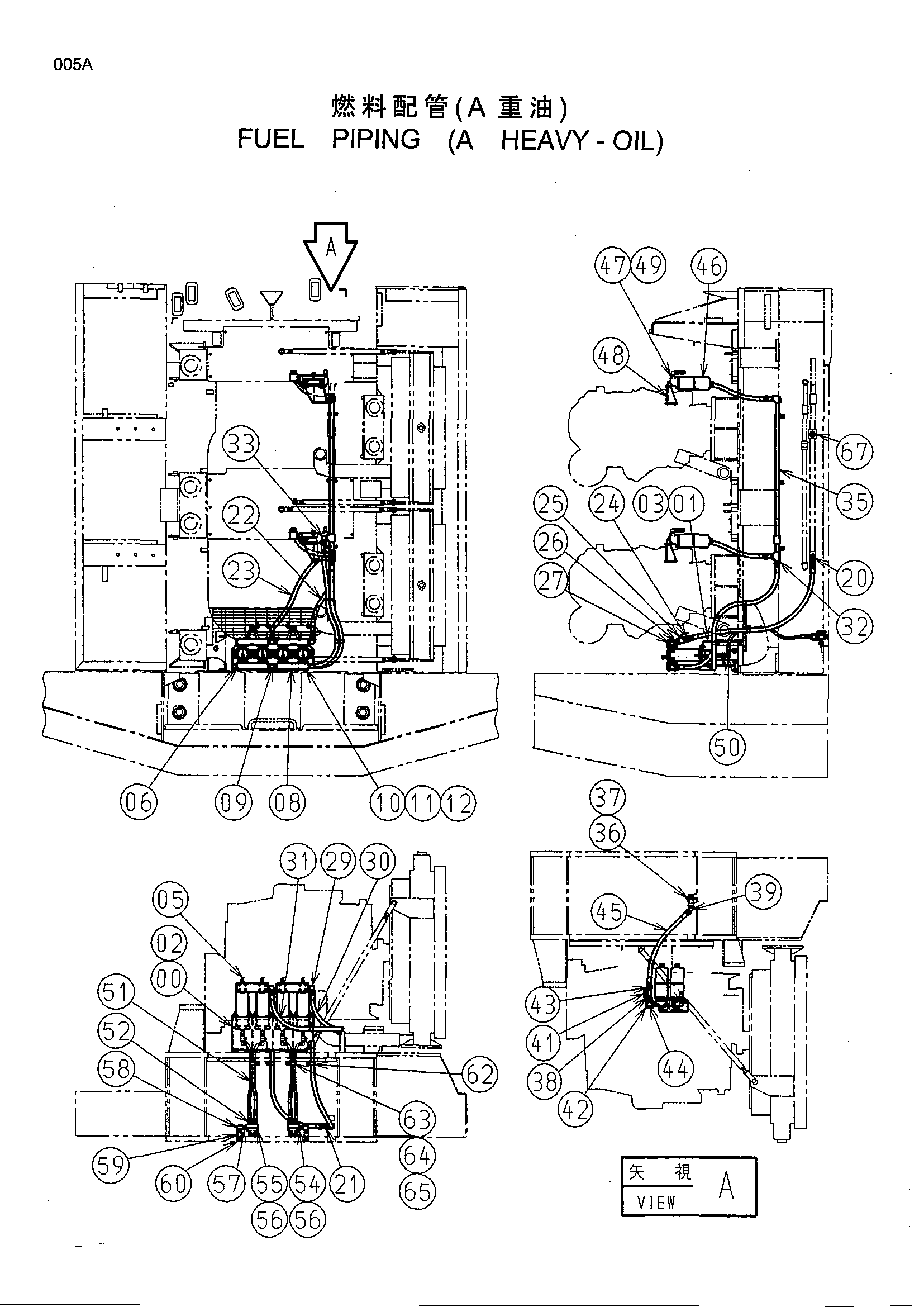

Заводская схема «Топливные трубопроводы (A хеавй-оил)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7025526 | Кронштейн | 1 |
| 01 | 9737873 | Кронштейн | 1 |
| 02 | J011030 | Болт с шайбой | 8 |
| 03 | J031030 | Болт с шайбой | 2 |
| 05 | 4380402 | Сепаратор | 4 |
| 06 | J020830 | Болт с шайбой | 16 |
| 08 | 3057786 | Коллектор | 4 |
| 09 | 4174547 | Пробка | 4 |
| 10 | J901080 | Болт | 32 |
| 11 | A590910 | Пружинная шайба | 32 |
| 12 | J950010 | Гайка | 32 |
| 20 | 4042034 | Адаптер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4147627 | Угловой штуцер | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4409016 | Шланг | 1 |
| 23 | 4409020 | Шланг | 1 |
| 24 | 94-1305 | Адаптер | 2 |
| 25 | 4209785 | Шаровой клапан | 2 |
| 26 | 94-1604 | Переходник | 2 |
| 27 | 4061078 | Угловой штуцер | 2 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4037923 | Угловой штуцер | 2 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4409025 | Шланг | 1 |
| 31 | 4409024 | Шланг | 1 |
| 32 | 4042034 | Адаптер | 1 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 4102104 | Угловой штуцер | 1 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | 8074040 | Трубка | 1 |
| 36 | 4053598 | Хомут трубки | 3 |
| 37 | J011265 | Болт с шайбой | 3 |
| 38 | 94-1904 | Адаптер | 2 |
| 39 | 4147627 | Угловой штуцер | 2 |
| 39A | 4506429 | Уплотнительное кольцо | 1 |
| 41 | 4203434 | Шаровой клапан | 2 |
| 42 | 4409047 | Блок | 2 |
| 43 | 4086752 | Адаптер | 2 |
| 44 | 4187323 | Пробка | 2 |
| 45 | 4408994 | Шланг | 2 |
| 46 | 4446815 | Топливный фильтр | 4 |
| 47 | 4199943 | Адаптер | 2 |
| 48 | 8083366 | Кронштейн | 2 |
| 49 | J011250 | Болт с шайбой | 4 |
| 50 | 4204116 | Угловой штуцер | 4 |
| 51 | 4390726 | Шланг | 4 |
| 52 | 94-1303 | Адаптер | 4 |
| 54 | 9751361 | Блок | 1 |
| 55 | 9751360 | Блок | 1 |
| 56 | J011025 | Болт с шайбой | 4 |
| 57 | 94-1704 | Адаптер | 2 |
| 58 | 94-0633 | Угловой штуцер | 2 |
| 59 | 4203434 | Шаровой клапан | 2 |
| 60 | 4187322 | Пробка | 2 |
| 62 | 4190264 | Зажим | 7 |
| 63 | 4190266 | Зажим | 2 |
| 64 | J901025 | Болт | 7 |
| 65 | A590910 | Пружинная шайба | 7 |
| 67 | 4113926 | Пробка | 1 |
| 67A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
