Кабина — HITACHI EX1800-3

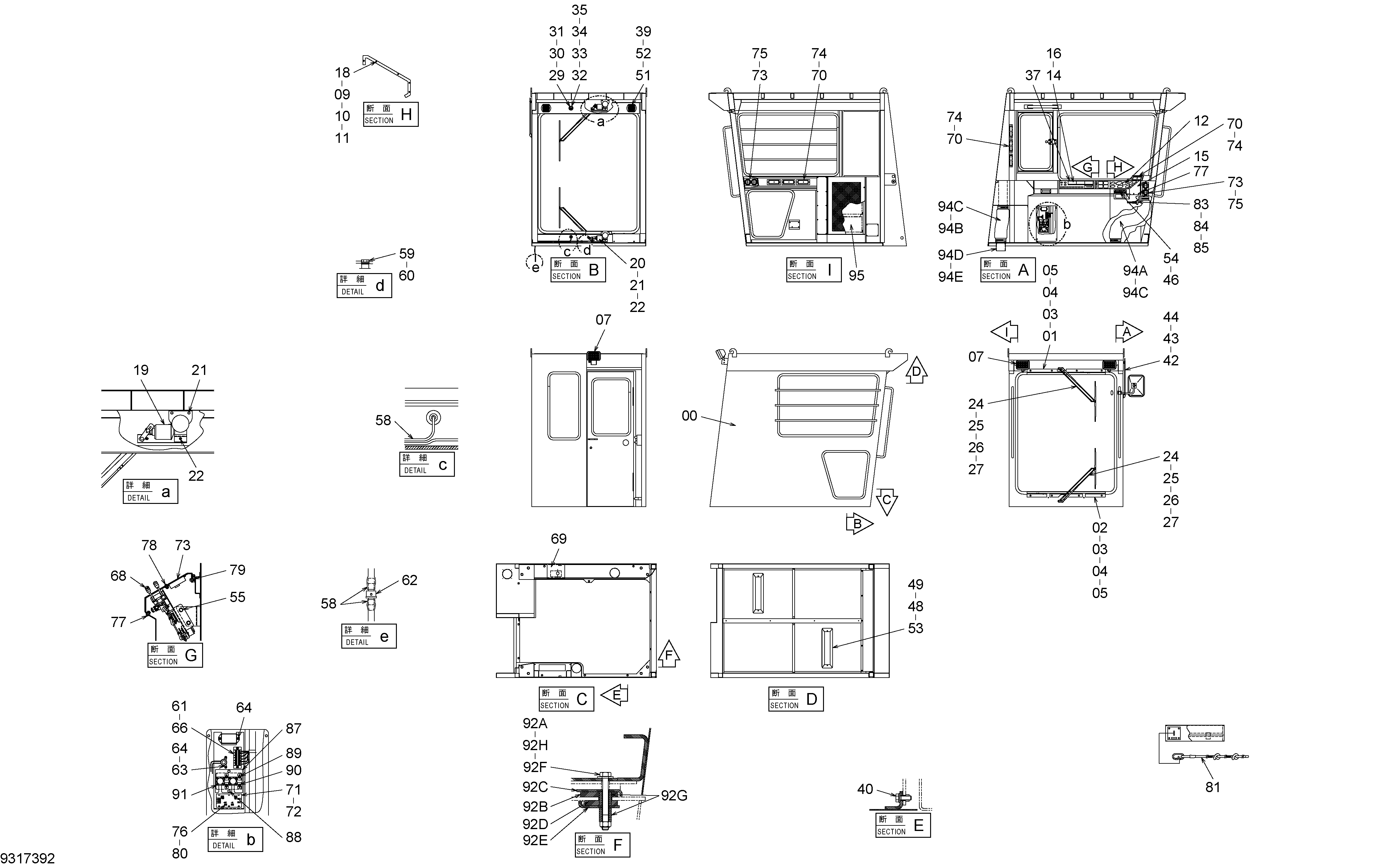

Заводская схема «Кабина» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4696073	Направляющая	1
02	4696087	Направляющая	1
03	4717648	Болт	8
04	4225468	Пружинная шайба	8
05	4398403	Плоская шайба	8
07	4696127	Фонарь воркинг	3
09	A590103	Плоская шайба	10
10	A590903	Пружинная шайба	5
11	M500303	Гайка	5
12	4365402	Консоль	1
14	9150202	Консоль панель	1
15	9150203	Измеритель панель	1
16	J460316	Винт с шайбой	4
18	M430316	Винт	5
19	4203472	Мотор стеклоочистителя	1
20	4186354	Мотор стеклоочистителя	1
21	J260616	Болт с шайбой	4
21A	J900616	Болт	1
21B	A590106	Плоская шайба	1
22	J260614	Болт с шайбой	2
22A	J900614	Болт	1
22B	A590106	Плоская шайба	1
24	4186356	Рычаг стеклоочистителя	2
25	4186355	Щётка стеклоочистителя	2
26	4717649	Болт	2
27	4225466	Пружинная шайба	2
29	4657890	Измеритель хоур	1
30	4427083	Самонарезающий винт	2
31	4689188	Пластина	1
32	M430416	Винт	4
33	A590104	Плоская шайба	8
34	A590904	Пружинная шайба	4
35	M500403	Гайка	4
37	4399753	Консоль	1
39	4372608	Винт с шайбой	8
40	J271235	Болт с шайбой	12
40A	J901235	Болт	1
40B	J222012	Шайба	1
42	4054018	Питатель	1
43	M430416	Винт	2
44	4280527	Антенна	1
44A	4210412	Винт	1
44B	4210413	Винт	1
46	J450508	Винт с шайбой	4
48	M430413	Винт	12
49	A590904	Пружинная шайба	12
51	4361302	Динамик	2
52	4364504	Решётка	2
53	4636504	Плафон кабины	2
54	4645229	Радио	1
55	J271020	Болт с шайбой	4
55A	J901020	Болт	1
55B	J222010	Шайба	1
58	4200937	Виниловый шланг	2
59	4190276	Зажим	3
60	J271016	Болт с шайбой	3
60A	J901016	Болт	1
60B	J222010	Шайба	1
61	J450520	Винт с шайбой	2
62	4273335	Клапан	1
63	4258403	Зуммер	1
64	J460520	Винт с шайбой	4
66	4294075	Клемма	1
68	9150265	Тхроттле датчик	1
69	4395794	Резиновая прокладка	1
70	4359980	Решётка	7
71	4335886	Преобразователь	1
72	J450330	Винт с шайбой	6
73	4372342	Грилл	2
74	J660516	Винт	14
75	J660414	Винт	8
76	M430406	Винт	4
77	J460620	Винт с шайбой	6
78	J680416	Винт с шайбой	6
79	J450616	Винт с шайбой	12
80	A590904	Пружинная шайба	4
81	4335270	Канат	1
83	4362700	Молоток	1
84	2038764	Кронштейн	1
85	J460516	Винт с шайбой	2
87	4389068	Кронштейн	1
88	J260616	Болт с шайбой	2
88A	J900616	Болт	1
88B	A590106	Плоская шайба	1
89	4381471	Выключатель	2
90	4381472	Выключатель	2
91	M340316	Болт с внутренним шестигранником	8
92	9176838	Крепление в сборе	1
92A	M660018	U-образная гайка	8
92B	4412485	Резиновая подушка	4
92C	4411634	Ограничитель	4
92D	4412486	Рубер амортизатор	4
92E	4411633	Ограничитель	4
92F	J931810	Болт	8
92G	4422823	Проставка	16
92H	4364952	Шайба	8
94	9171621	Воздушный шланг в сборе	1
94A	4385012	Воздушный шланг	1
94B	4385013	Воздушный шланг	1
94C	4245194	Хомут шланга	4
94D	8064018	Соединение шланг	1
94E	J271025	Болт с шайбой	4
94EA	J901025	Болт	1
94EB	J222010	Шайба	1
95	4206637	Фильтр воздушный	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
