Основные гидролинии (1-1) — HITACHI EX1800-3

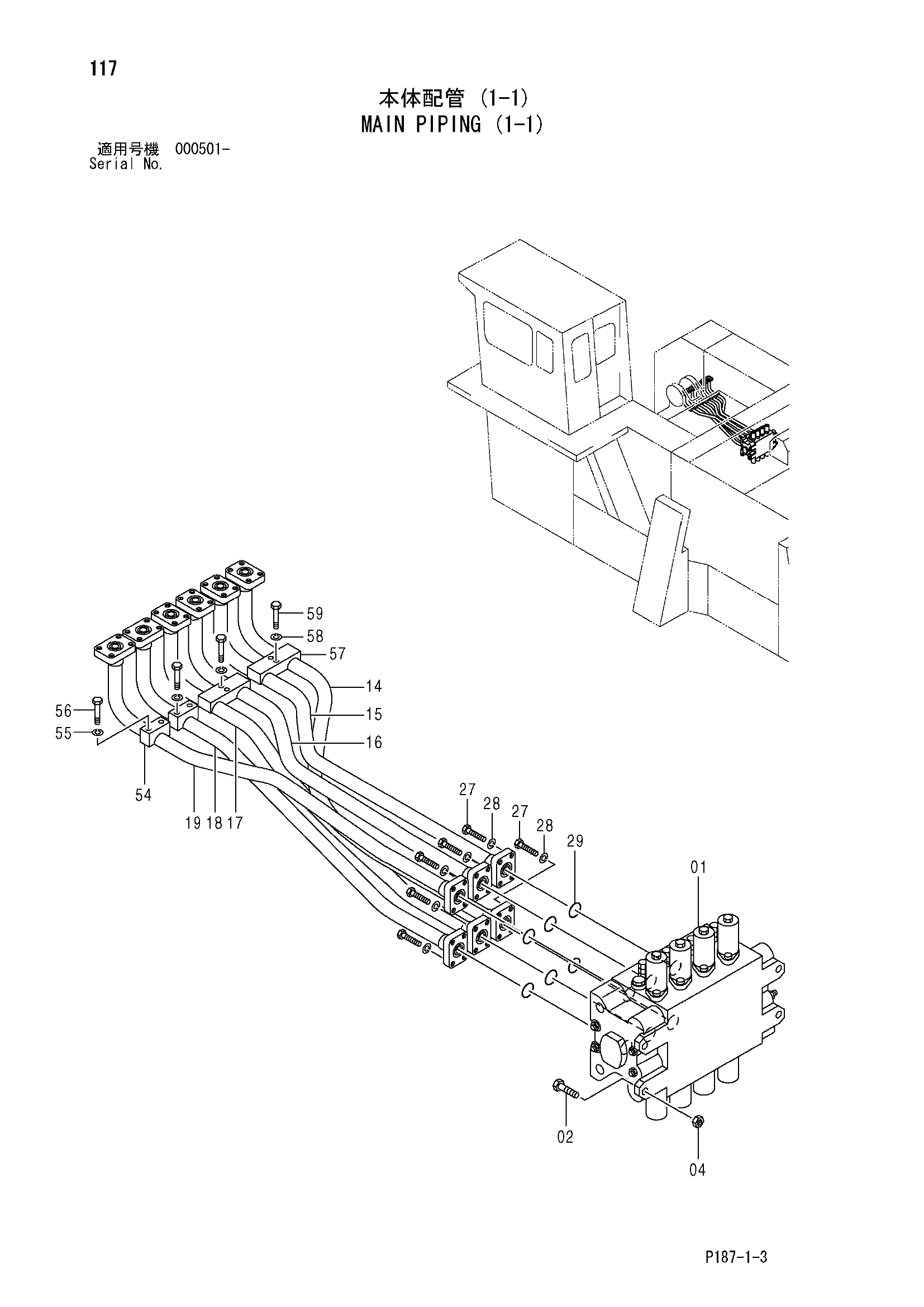

Заводская схема «Основные гидролинии (1-1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4343749 замена: 4448816 | Гидрораспределитель | 1 |
| 01 | 4448816 | Гидрораспределитель | 1 |
| 02 | J912070 | Болт | 4 |
| 04 | M660020 | U-образная гайка | 4 |
| 14 | 8063357 | Трубка | 1 |
| 15 | 8063358 | Трубка | 1 |
| 16 | 8063359 | Трубка | 1 |
| 17 | 8063360 | Трубка | 1 |
| 18 | 8063361 | Трубка | 1 |
| 19 | 8063362 | Трубка | 1 |
| 27 | J912075 | Болт | 24 |
| 28 | A590920 | Пружинная шайба | 24 |
| 29 | 4292385 | Уплотнительное кольцо | 6 |
| 54 | 4257715 | Хомут трубки | 2 |
| 55 | A590914 | Пружинная шайба | 4 |
| 56 | J901400 | Болт | 4 |
| 57 | 4179429 | Хомут трубки | 2 |
| 58 | A590916 | Пружинная шайба | 4 |
| 59 | J901600 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
