Рама (2) — HITACHI EX1800-3

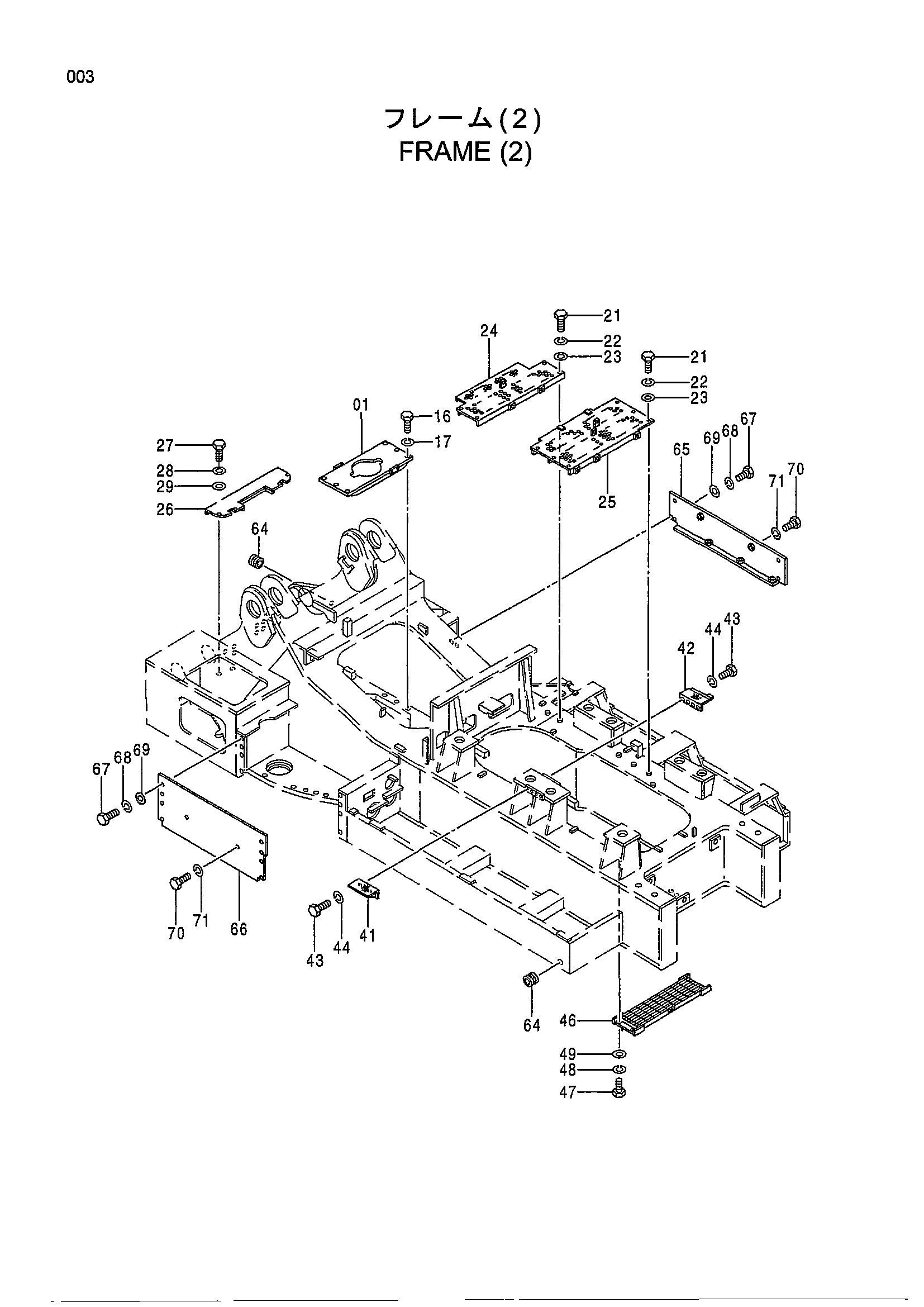

Заводская схема «Рама (2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | J912060 | Болт | 6 |
| 17 | A590920 | Пружинная шайба | 6 |
| 21 | J901228 | Болт | 12 |
| 22 | A590912 | Пружинная шайба | 12 |
| 23 | 449490 | Шайба | 12 |
| 24 | 7035480 | Ступень | 1 |
| 25 | 7035482 | Ступень | 1 |
| 26 | 8034936 | Ступень | 1 |
| 27 | J901228 | Болт | 4 |
| 28 | A590912 | Пружинная шайба | 4 |
| 29 | 449490 | Шайба | 4 |
| 41 | 8065379 | Ступень | 1 |
| 42 | 9725379 | Ступень | 1 |
| 43 | J901225 | Болт | 8 |
| 44 | A590912 | Пружинная шайба | 8 |
| 46 | 7035488 | Ступень | 1 |
| 47 | J901225 | Болт | 5 |
| 48 | A590912 | Пружинная шайба | 5 |
| 49 | 449490 | Шайба | 5 |
| 64 | 4186003 | Резиновая втулка | 2 |
| 65 | 8066256 | Крышка | 1 |
| 66 | 8066254 | Крышка | 1 |
| 67 | J901640 | Болт | 6 |
| 68 | A590916 | Пружинная шайба | 6 |
| 69 | J217085 | Шайба | 6 |
| 70 | J901020 | Болт | 4 |
| 71 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
