Сиденье опора — HITACHI EX1800-3

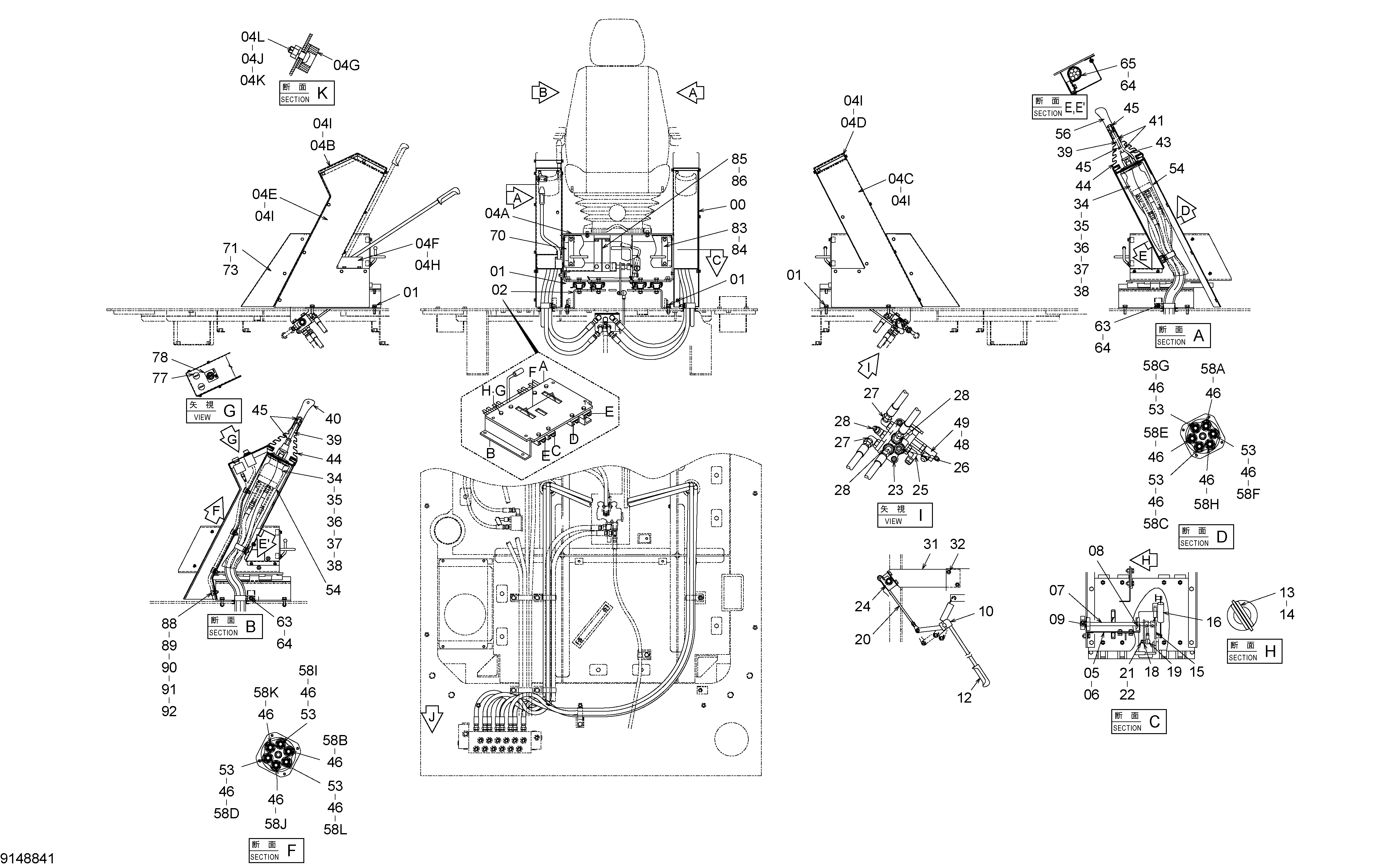

Заводская схема «Сиденье опора» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271035 | Болт с шайбой | 8 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4353197 | Опора | 1 |
| 02A | 4429265 | Пластина | 1 |
| 02B | 4429266 | Кронштейн | 1 |
| 02C | 4429267 | Направляющая | 1 |
| 02D | 4429268 | Направляющая | 1 |
| 02E | 4429269 | Направляющая | 2 |
| 02F | 4429270 | Провод | 1 |
| 02G | J950010 | NAT | 16 |
| 02H | A590910 | Пружинная шайба | 16 |
| 04 | 9151902 | Опора в сборе | 1 |
| 04A | 6015034 | Опора | 1 |
| 04B | 7031821 | Крышка | 1 |
| 04C | 2037965 | Крышка | 1 |
| 04D | 8062726 | Крышка | 1 |
| 04E | 2039425 | Крышка | 1 |
| 04F | 9745398 | Крышка | 1 |
| 04G | 9745396 | Кронштейн | 1 |
| 04H | J260820 | Болт с шайбой | 2 |
| 04HA | J900820 | Болт | 1 |
| 04HB | A590108 | Шайба | 1 |
| 04I | J260616 | Болт с шайбой | 23 |
| 04IA | J900616 | Болт | 1 |
| 04IB | A590106 | Шайба | 1 |
| 04J | M500605 | Гайка | 2 |
| 04K | A590906 | Пружинная шайба | 2 |
| 04L | M430616 | Винт | 2 |
| 05 | 8063022 | Опора | 1 |
| 06 | J271025 | Болт с шайбой | 2 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4350969 | Вал | 1 |
| 08 | 4259767 | Втулка | 2 |
| 09 | A590116 | Плоская шайба | 3 |
| 10 | 9748473 | Рычаг блокировка | 1 |
| 12 | 3051611 | Рукоятка | 1 |
| 13 | 4027427 | Пружинный штифт | 3 |
| 14 | 4183195 | Провод | 3 |
| 15 | 9747451 | Тяга | 1 |
| 16 | 4189184 | Пружина растяжения | 1 |
| 18 | 9744693 | Тяга | 1 |
| 19 | 4056018 | Шарнир | 2 |
| 20 | 4351162 | Шток | 1 |
| 21 | M500807 | Гайка | 4 |
| 22 | A590908 | Пружинная шайба | 4 |
| 23 | M341040 | Болт с внутренним шестигранником | 2 |
| 24 | 4254611 | Запорный клапан | 1 |
| 25 | 4219345 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4200466 | Адаптер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4154671 | Угловой штуцер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4190244 | Угловой штуцер | 3 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 8063025 | Кронштейн | 1 |
| 32 | J271025 | Болт с шайбой | 2 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | 4353198 | Пилотный клапан | 2 |
| 35 | 4289016 | Манжета | 2 |
| 36 | J900616 | Болт | 8 |
| 37 | A590906 | Пружинная шайба | 8 |
| 38 | A590106 | Плоская шайба | 8 |
| 39 | 4353194 | Рычаг | 2 |
| 40 | 2031487 | Рукоятка | 1 |
| 41 | 4055311 | Ленточный зажим | 2 |
| 43 | 4300772 | Трубка | 2 |
| 44 | 2030275 | Защитный чехол | 2 |
| 45 | J950012 | Гайка | 4 |
| 46 | 4200466 | Адаптер | 12 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4367391 | Тройник | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4214603 | Адаптер | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4202566 | Адаптер | 6 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4296442 | Клотх | 2 |
| 56 | 2033123 | Рукоятка | 1 |
| 58 | 9151103 | Шланг в сборе | 1 |
| 58A | 4315844 | Шланг | 1 |
| 58B | 4368450 | Шланг | 1 |
| 58C | 4301063 | Шланг | 1 |
| 58D | 4368451 | Шланг | 1 |
| 58E | 4368464 | Шланг | 1 |
| 58F | 4368463 | Шланг | 1 |
| 58G | 4368465 | Шланг | 1 |
| 58H | 4368466 | Шланг | 1 |
| 58I | 4368460 | Шланг | 1 |
| 58J | 4368459 | Шланг | 1 |
| 58K | 4368461 | Шланг | 1 |
| 58L | 4368462 | Шланг | 1 |
| 63 | 4190265 | Зажим | 2 |
| 64 | J271020 | Болт с шайбой | 4 |
| 64A | J901020 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 65 | 4193816 | Зажим | 2 |
| 70 | 4342860 | Крышка | 1 |
| 71 | 2037962 | Крышка | 1 |
| 73 | J260616 | Болт с шайбой | 8 |
| 73A | J900616 | Болт | 1 |
| 73B | A590106 | Плоская шайба | 1 |
| 78 | 4449620 | Выключатель | 1 |
| 78A | 4449134 | Информационная табличка | 1 |
| 83 | 9745379 | Стойка | 1 |
| 84 | J260620 | Болт с шайбой | 4 |
| 84A | J900620 | Болт | 1 |
| 84B | A590106 | Плоская шайба | 1 |
| 85 | 8066623 | Кронштейн | 1 |
| 86 | J271020 | Болт с шайбой | 4 |
| 86A | J901020 | Болт | 1 |
| 86B | J222010 | Шайба | 1 |
| 88 | 4190275 | Зажим | 4 |
| 89 | J900820 | Болт | 4 |
| 90 | M500807 | Гайка | 4 |
| 91 | A590908 | Пружинная шайба | 4 |
| 92 | A590108 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
