Всасывание коллектор (1) — HITACHI EX1800-3

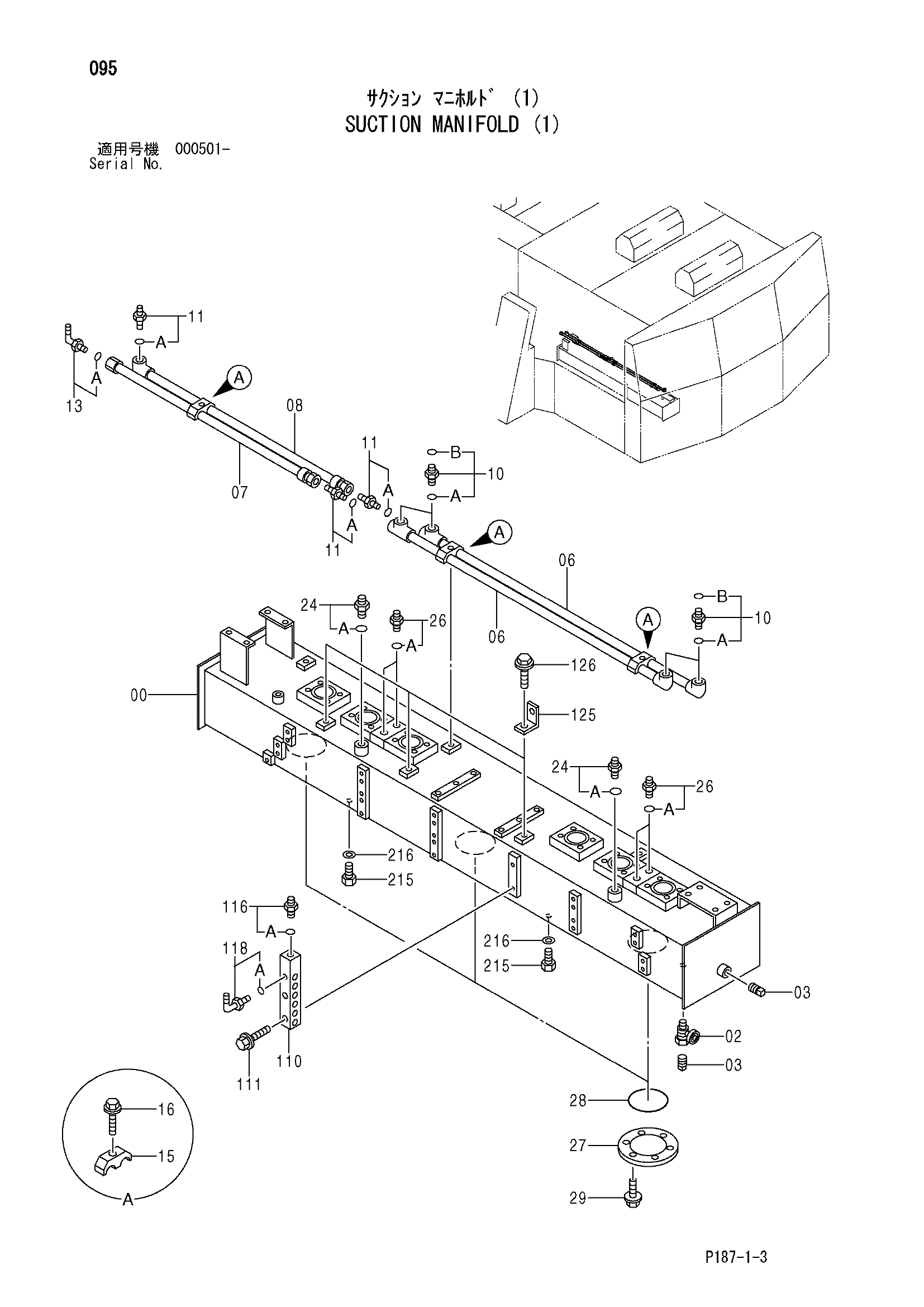

Заводская схема «Всасывание коллектор (1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6016688 | Коллектор | 1 |
| 02 | 4193832 | Шаровой клапан | 1 |
| 03 | 94-2025 | Пробка | 2 |
| 06 | 9746042 | Трубка | 2 |
| 07 | 9743510 | Трубка | 1 |
| 08 | 9743509 | Трубка | 1 |
| 10 | 4364343 | Адаптер | 4 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 10B | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4250084 | Адаптер | 3 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4156435 | Угловой штуцер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4053596 | Хомут трубки | 3 |
| 16 | J011255 | Болт с шайбой | 3 |
| 16 | J271255 замена: J901255 | Болт с шайбой | 3 |
| 24 | 4042035 | Адаптер | 2 |
| 24A | 970860 | Уплотнительное кольцо | 1 |
| 26 | 4250084 | Адаптер | 4 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4378051 | Крышка | 3 |
| 28 | 4154606 | Уплотнительное кольцо | 3 |
| 29 | J011025 | Болт с шайбой | 18 |
| 29 | J271025 замена: J901025 | Болт с шайбой | 18 |
| 110 | 3074775 | Коллектор | 1 |
| 111 | J011055 | Болт с шайбой | 2 |
| 111 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 116 | 4200465 | Адаптер | 1 |
| 116A | 957366 | Уплотнительное кольцо | 1 |
| 118 | 4154670 | Угловой штуцер | 1 |
| 118A | 957366 | Уплотнительное кольцо | 1 |
| 125 | 9746062 | Кронштейн | 3 |
| 126 | J011025 | Болт с шайбой | 3 |
| 126 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 215 | J901635 | Болт | 6 |
| 216 | 4087197 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
