Трубопроводы системы смазки (рукоять) — HITACHI EX1800-3

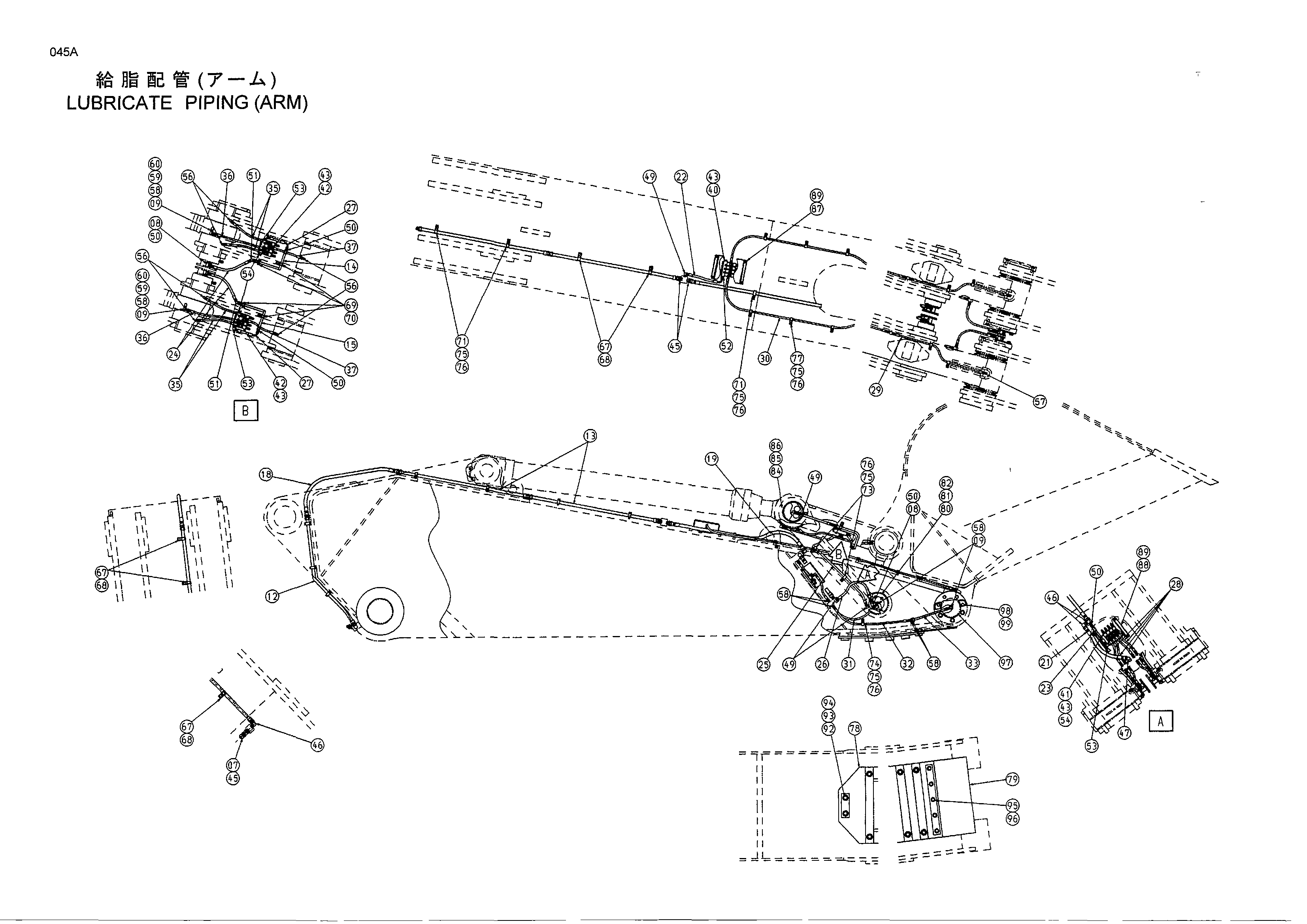

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
07	4372714	Соединение свивел	1
08	4188721	Соединение свивел	4
09	4303480	Соединение свивел	6
12	9759067	Трубка	1
13	9756655	Трубка	2
14	9756746	Трубка	1
15	9756747	Трубка	1
18	4476930	Шланг	1
19	4476931	Шланг	1
21	4476932	Шланг	1
22	4464720	Шланг	1
23	4476933	Шланг	1
24	4464728	Шланг	2
25	4476934	Шланг	2
26	4464728	Шланг	2
27	4476935	Шланг	2
28	4476936	Шланг	4
29	4464730	Шланг	2
30	4476937	Шланг	2
31	4476938	Шланг	2
32	4476939	Шланг	2
33	4476940	Шланг	2
35	4464734	Шланг	4
36	4476941	Шланг	2
37	4464727	Шланг	2
40	4411372	Клапан	1
41	4411373	Клапан	1
42	4411374	Клапан	2
43	J010845	Болт с шайбой	12
45	4221278	Адаптер	3
46	4156433	Угловой штуцер	3
47	4190248	Угловой штуцер	1
49	4154657	Угловой штуцер	7
50	4215650	Адаптер	7
51	4157919	Угловой штуцер	2
52	4200466	Адаптер	1
53	4154671	Угловой штуцер	3
54	4092534	Пробка	3
56	4154655	Угловой штуцер	6
57	4154656	Угловой штуцер	2
58	4154651	Адаптер	18
59	4031492	Адаптер	2
60	94-0630	Угловой штуцер	2
67	4053595	Хомут трубки	7
68	J011255	Болт с шайбой	7
69	4138227	Хомут трубки	4
70	J011040	Болт с шайбой	4
71	4190291	Зажим	2
73	4192035	Зажим	4
74	4190277	Зажим	2
75	J901020	Болт	18
76	A590910	Пружинная шайба	18
77	4190253	Зажим	10
78	7041318	Крышка	1
79	9757641	Резиновая прокладка	1
80	9756749	Защитный кожух	2
81	J901635	Болт	4
82	A590916	Пружинная шайба	4
84	8084244	Защитный кожух	2
85	J901435	Болт	4
86	A590914	Пружинная шайба	4
87	4411734	Крышка	1
88	9756754	Крышка	1
89	J011020	Болт с шайбой	8
92	J902050	Болт	8
93	A590920	Пружинная шайба	8
94	A590120	Плоская шайба	8
95	J901650	Болт	5
96	A590916	Пружинная шайба	5
97	8084249	Защитный кожух	2
98	J901635	Болт	8
99	A590916	Пружинная шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
