Гидролинии рабочего оборудования (11.8M стрела) — HITACHI EX1800-3

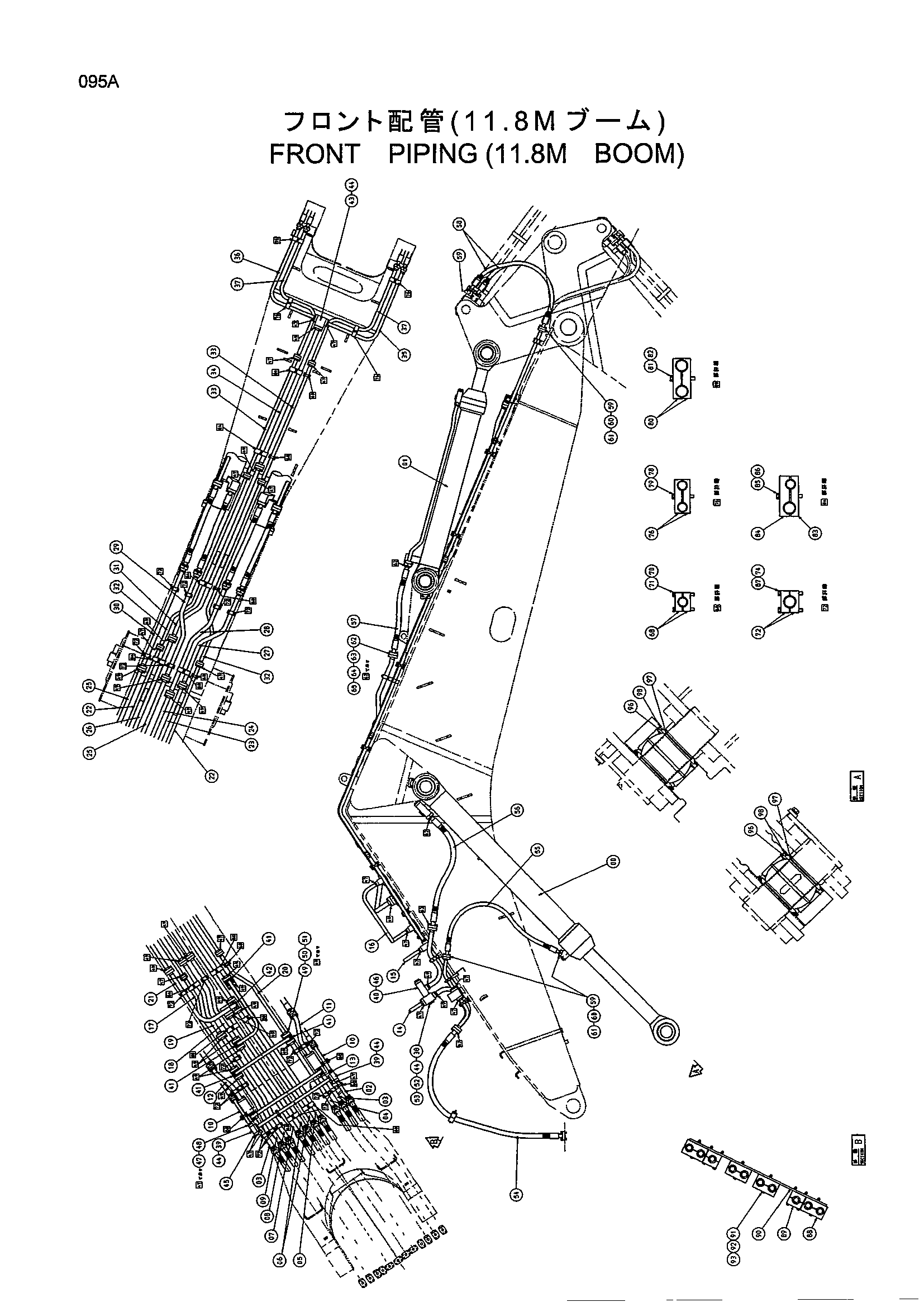

Заводская схема «Гидролинии рабочего оборудования (11.8M стрела)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4374980	Гидроцилиндр стрелы	2
01	4376752	Гидроцилиндр рукояти	2
02	8037864	Трубка	1
03	8079099	Трубка	2
04	8063456	Трубка	1
05	8063470	Трубка	1
06	8063455	Трубка	2
07	8063471	Трубка	1
08	8063468	Трубка	1
09	8044312	Трубка	1
10	8057329	Трубка	2
11	8079097	Трубка	1
12	8079098	Трубка	1
13	8057328	Трубка	1
14	8057330	Трубка	1
15	8061348	Трубка	1
16	8061353	Трубка	1
17	8063721	Трубка	1
18	8063473	Трубка	1
19	8063474	Трубка	1
20	8044174	Трубка	1
21	8063472	Трубка	1
22	8067648	Трубка	2
23	8067712	Трубка	1
24	8067640	Трубка	1
25	8067641	Трубка	2
26	8067642	Трубка	1
27	8063481	Трубка	1
28	8063480	Трубка	1
29	8063482	Трубка	1
30	8063483	Трубка	1
31	8063484	Трубка	1
32	8061356	Трубка	2
33	8061357	Трубка	2
34	8063485	Трубка	1
35	8061360	Трубка	1
36	8061362	Трубка	1
37	8061361	Трубка	2
38	3090446	Блок	2
39	4199195	Коллектор	2
40	4432249	Клапан словретур	2
41	3039210	Блок	4
42	4199321	Коллектор	1
43	3033046	Блок	1
44	4093624	Пробка	5
44A	957366	Уплотнительное кольцо	1
45	4091297	Крышка	1
46	4510170	Уплотнительное кольцо	2
47	4510169	Уплотнительное кольцо	22
48	4146847	Болт с внутренним шестигранником	88
49	4510170	Уплотнительное кольцо	27
50	J912070	Болт	108
51	A590920	Пружинная шайба	108
52	J912010	Болт	8
53	A590920	Пружинная шайба	8
54	4343356	Шланг	10
55	4347991	Шланг	2
56	4343357	Шланг	2
57	4343358	Шланг	4
58	4347989	Шланг	4
59	4510169	Уплотнительное кольцо	12
60	4075854	Разъёмный фланец	16
61	4146847	Болт с внутренним шестигранником	32
62	4510170	Уплотнительное кольцо	32
63	4169565	Разъёмный фланец	64
64	J912070	Болт	128
65	A590920	Пружинная шайба	128
68	4342723	Хомут трубки	18
70	A590912	Пружинная шайба	18
71	J901200	Болт	18
72	4357265	Хомут трубки	36
74	A590914	Пружинная шайба	36
76	4368932	Хомут трубки	8
78	A590914	Пружинная шайба	8
79	J901400	Болт	8
80	4368931	Хомут трубки	12
81	J901603	Болт	12
82	A590916	Пружинная шайба	12
83	4368933	Хомут трубки	5
84	4216191	Хомут трубки	5
85	J901603	Болт	10
86	A590916	Пружинная шайба	10
87	J901402	Болт	36
88	4383223	Хомут	8
89	4383224	Хомут	4
90	3089368	Пластина	1
91	J901214	Болт	12
92	J950012	Гайка	24
93	449490	Шайба	12
96	4259861	Шайба	16
97	4231801	Пылезащитное уплотнение	16
98	4259864	Пылезащитное уплотнение	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
