Крышка двигателя (3) — HITACHI EX1800-3

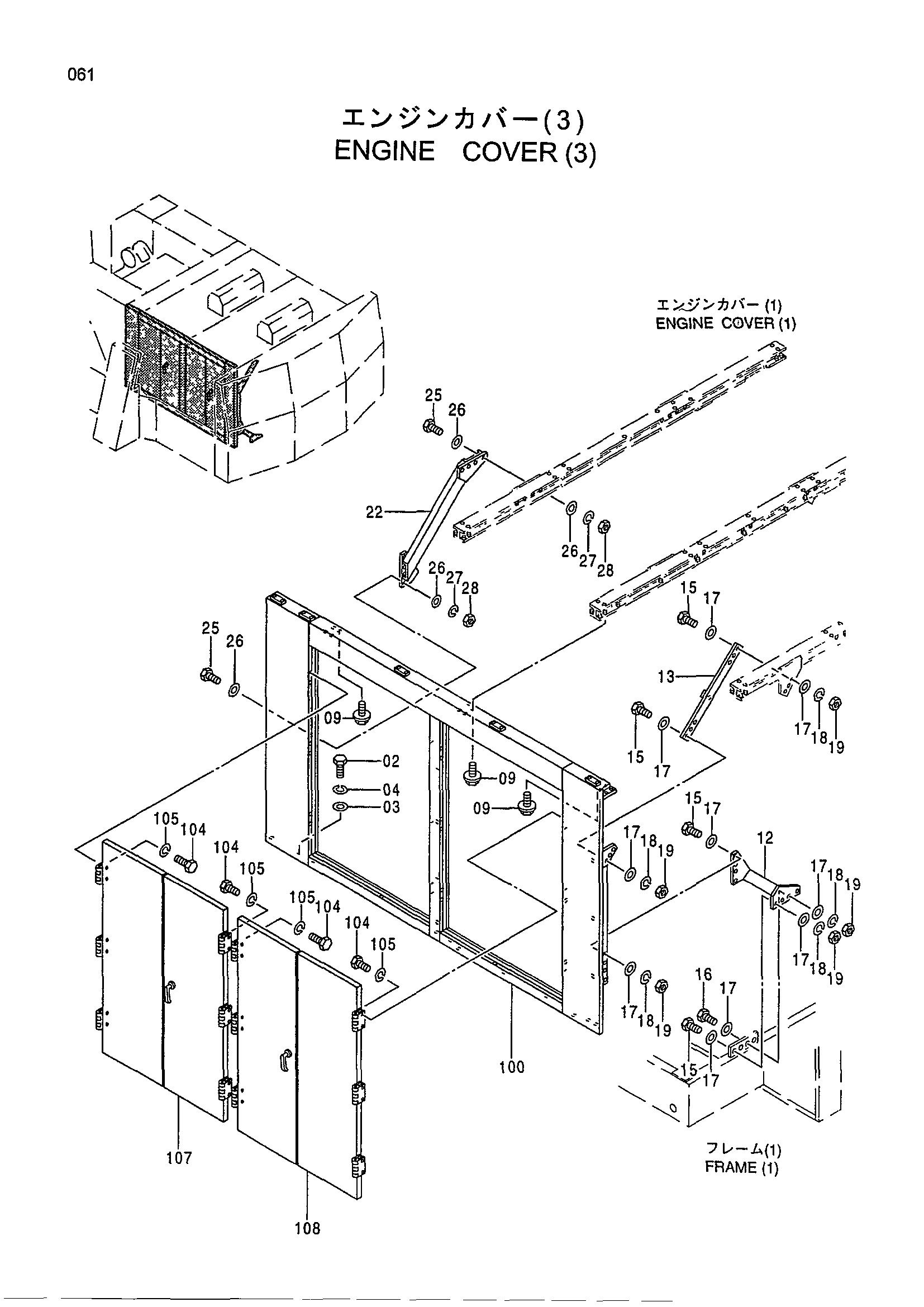

Заводская схема «Крышка двигателя (3)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J931640 | Болт | 7 |
| 03 | 4114405 | Шайба | 7 |
| 04 | A590916 | Пружинная шайба | 7 |
| 09 | J011240 | Болт с шайбой | 12 |
| 12 | 8065782 | Стойка | 1 |
| 13 | 9746432 | Стойка | 1 |
| 15 | J901240 | Болт | 10 |
| 16 | J901245 | Болт | 4 |
| 17 | 449490 | Шайба | 28 |
| 18 | A590912 | Пружинная шайба | 14 |
| 19 | J950012 | Гайка | 14 |
| 22 | 8065784 | Стойка | 1 |
| 25 | J901245 | Болт | 8 |
| 26 | 449490 | Шайба | 16 |
| 27 | A590912 | Пружинная шайба | 8 |
| 28 | J950012 | Гайка | 8 |
| 100 | 5007489 | Крышка | 1 |
| 104 | J900820 | Болт | 24 |
| 105 | A590908 | Пружинная шайба | 24 |
| 107 | 6017784 | Дверь | 1 |
| 108 | 6017783 | Дверь | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
